Bagaimana mengukur unit tenaga hidrolik?

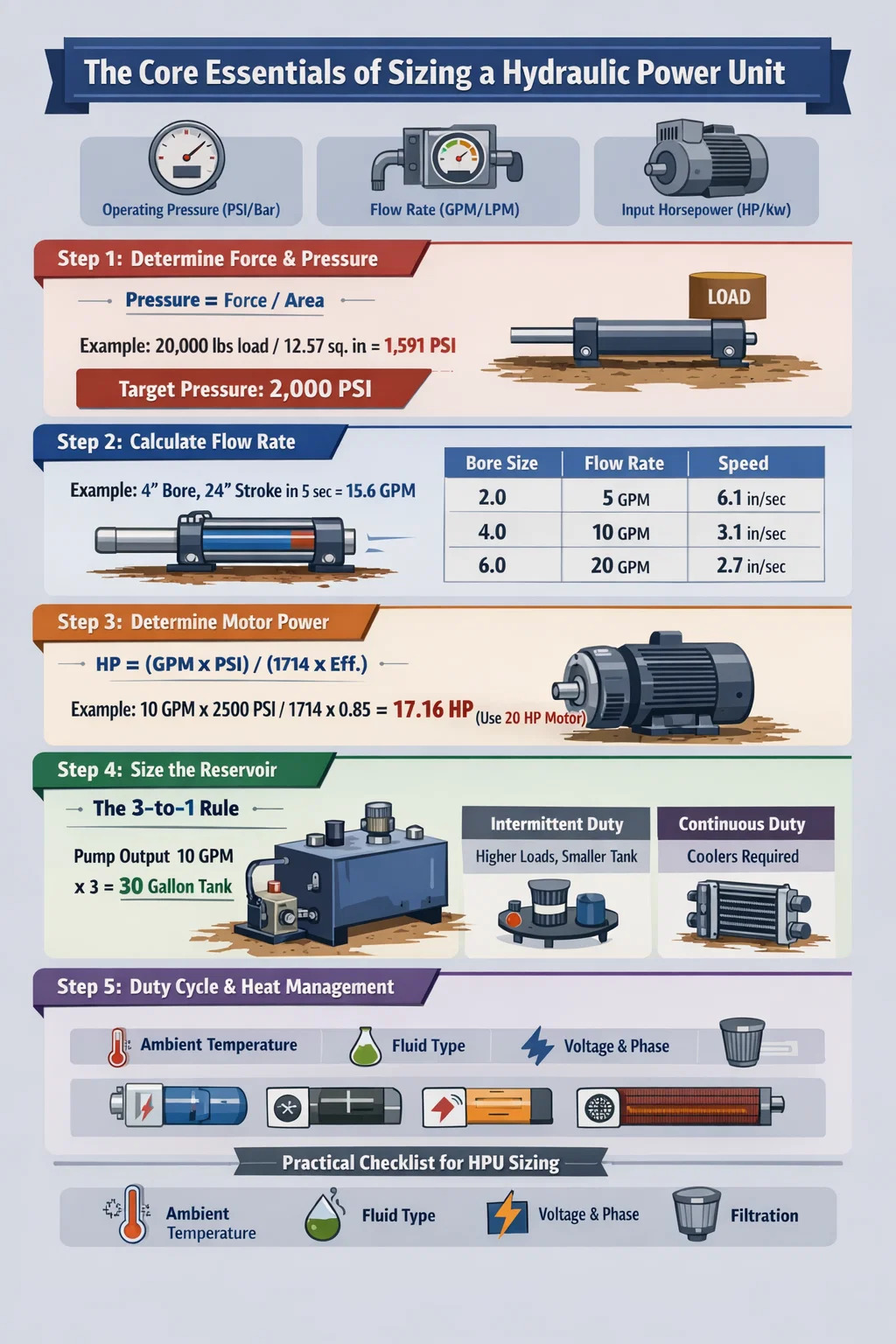

Esensi Inti dalam Mengukur Unit Tenaga Hidraulik

Untuk mengukur dengan benar a unit tenaga hidrolik (HPU), Anda harus menentukan persyaratan keluaran mekanis aplikasi Anda terlebih dahulu. Prosesnya bukan tentang memilih motor generik; ini adalah urutan yang tepat untuk menentukan gaya yang dibutuhkan, kecepatan operasi, dan kebutuhan aliran dan tekanan yang dihasilkan. Jawaban mendasarnya terletak pada tiga perhitungan utama: Tekanan Pengoperasian (PSI/Bar) , Laju Aliran (GPM/LPM) , dan Masukan Tenaga Kuda (HP/kW) .

Tidak cocok unit tenaga hidrolik menyebabkan pemborosan energi dan pembangkitan panas secara ekstrem (jika ukurannya terlalu besar) atau kegagalan dalam menyelesaikan tugas mekanis (jika ukurannya terlalu kecil). Tujuannya untuk menyeimbangkan kinerja pompa hidrolik, kapasitas reservoir, dan kekuatan motor atau mesin listrik.

Langkah 1: Menentukan Persyaratan Gaya dan Tekanan

Tekanan yang dihasilkan oleh unit tenaga hidrolik merupakan akibat langsung dari hambatan beban. Anda tidak memilih tekanan secara sembarangan; Anda menghitungnya berdasarkan luas permukaan aktuator Anda (silinder atau motor).

Rumus Gaya Silinder

Untuk menghitung tekanan yang dibutuhkan, gunakan rumus: Tekanan = Gaya / Luas . Misalnya, jika Anda memerlukan silinder hidrolik untuk mendorong a beban 20.000 pon dan Anda menggunakan silinder dengan a lubang 4 inci (luas = 12,57 inci persegi), tekanan yang dibutuhkan kira-kira 1.591 PSI . Anda biasanya harus menambahkan a Margin keamanan 10-20%. untuk memperhitungkan gesekan dan kerugian garis, artinya milik Anda unit tenaga hidrolik setidaknya harus mampu 2.000PSI .

• Identifikasi beban maksimum yang akan dihadapi sistem.
• Tentukan ukuran lubang silinder hidrolik.
• Perhitungkan gaya "memisahkan diri", yang sering kali lebih tinggi daripada gaya gerak.

Langkah 2: Menghitung Laju Aliran untuk Kecepatan yang Diinginkan

Laju aliran, diukur dalam Galon Per Menit (GPM) atau Liter Per Menit (LPM), menentukan seberapa cepat mesin Anda bergerak. Itu unit tenaga hidrolik harus memindahkan sejumlah minyak tertentu ke dalam silinder untuk memperpanjangnya dalam waktu tertentu.

Contoh: Jika itu sama lubang 4 inci cylinder memiliki pukulan 24 inci dan harus memperluasnya 5 detik , Anda harus menghitung volumenya terlebih dahulu. Volumenya kira-kira 1,3 galon . Untuk memindahkan 1,3 galon dalam 5 detik, itu unit tenaga hidrolik membutuhkan pompa yang mampu bekerja secara kasar 15,6 GPM .

Langkah 3: Menghitung Tenaga Kuda Motor Listrik

Setelah Anda menentukan tekanan dan aliran, Anda dapat menghitung daya masukan yang diperlukan untuk tersebut unit tenaga hidrolik . Aturan praktis standarnya adalah aturan "1 HP untuk 1 GPM pada 1500 PSI", namun perhitungan yang lebih tepat diperlukan untuk efisiensi.

Gunakan rumus: HP = (GPM × PSI) / (1714 × Efisiensi) . Kebanyakan pompa hidrolik memiliki tingkat efisiensi antara 0,85 dan 0,90 . Jika sistem Anda memerlukan 10 GPM pada 2.500 PSI , perhitungannya adalah (10 × 2500) / (1714 × 0,85), sehingga menghasilkan persyaratan kira-kira 17.16HP . Dalam hal ini, Anda akan memilih standar mesin 20 HP untuk Anda unit tenaga hidrolik .

Langkah 4: Mengukur Reservoir Hidraulik (Tangki Minyak)

Reservoir merupakan komponen penting dari unit tenaga hidrolik itu yang sering diabaikan. Itu harus cukup besar untuk memungkinkan ekspansi termal, pendinginan, dan pengendapan kontaminan.

Aturan 3 banding 1

Dalam aplikasi industri standar, reservoir harus tahan tiga kali output GPM pompa . Jika Anda unit tenaga hidrolik memanfaatkan a pompa 10GPM , tangki idealnya harus menampung 30 galon cairan. Hal ini memastikan bahwa oli menghabiskan cukup waktu "diam" untuk menghilangkan panas sebelum disedot kembali ke dalam pompa.

Namun, jika ruang terbatas atau siklus tugasnya terputus-putus, Anda dapat menggunakan a Rasio 1 banding 1 atau 2 banding 1 , asalkan Anda menambahkan pendingin oli untuk mengatur suhu. Panas yang berlebihan adalah penyebab utama segel hidrolik dan umur panjang cairan.

Langkah 5: Siklus Kerja dan Manajemen Panas

Siklus tugas Anda unit tenaga hidrolik secara dramatis berdampak pada desainnya. Unit yang beroperasi selama 10 detik setiap jam memiliki ukuran yang berbeda dengan unit yang beroperasi terus menerus di lantai pabrik.

• Tugas Intermiten: Reservoir yang lebih kecil dan beban motor yang lebih tinggi dapat ditoleransi karena sistem mempunyai waktu untuk melakukan pendinginan di antara siklus.
• Tugas Berkelanjutan: Membutuhkan ukuran penukar panas yang tepat. Anda harus menghitungnya beban panas (kira-kira 20-30% dari HP input) dan pastikan unit tenaga hidrolik dapat menghilangkan energi itu tanpa melampauinya 140°F (60°C) .

Daftar Periksa Praktis untuk Ukuran HPU

Sebelum menyelesaikan pembelian atau pembangunan a unit tenaga hidrolik , verifikasi faktor lingkungan dan mekanis berikut:

1. Suhu Sekitar: Suhu dingin yang ekstrim membutuhkan pemanas; panas yang ekstrim membutuhkan pendingin yang lebih besar.
2. Jenis Cairan: Viskositas mempengaruhi efisiensi pompa dan torsi start motor.
3. Tegangan dan Fase: Pastikan motor listrik menyala unit tenaga hidrolik cocok dengan catu daya fasilitas Anda (misalnya, 230V Fase Tunggal vs. 460V Tiga Fase).
4. Filtrasi: Ukuran filter berdasarkan komponen yang paling sensitif (biasanya katup).

Dengan mengikuti langkah-langkah penghitungan ini secara ketat, Anda memastikan bahwa Anda unit tenaga hidrolik memberikan layanan yang andal dan efisien sepanjang masa pakainya tanpa biaya energi atau kegagalan mekanis yang tidak perlu.
