Apa itu Unit CDU?
A Unit CDU (Unit Penggerak Ringkas) adalah paket tenaga hidrolik mandiri yang mengintegrasikan pompa, motor, reservoir, katup, dan elemen kontrol ke dalam satu wadah. Ini menyalurkan cairan hidrolik bertekanan sesuai permintaan ke aktuator, silinder, atau motor pada peralatan industri, bergerak, dan kelautan. Karakteristik yang menentukan adalah kekompakan: semua komponen hidraulik telah dirakit sebelumnya, disalurkan terlebih dahulu, dan siap dipasang tanpa pekerjaan pemipaan di lokasi di luar port sambungan.
Unit CDU berkaitan erat dengan — dan sering digunakan secara bergantian dengan — istilah tersebut Unit tenaga hidrolik DC , khususnya bila motor penggerak dijalankan dengan arus searah (12 V, 24 V, atau 48 V DC). Hal ini menjadikannya pilihan utama untuk platform bertenaga baterai: kendaraan utilitas, platform kerja udara, tail lift, truk tipper, mesin pertanian, dan stasiun industri off-grid di mana listrik jaringan AC tidak tersedia.
Secara sederhana: jika Anda memerlukan tenaga hidraulik tanpa menjalankan kombinasi pompa motor terpisah dan tanpa mengarahkan saluran hidraulik eksternal melintasi rangka alat berat, unit CDU adalah solusinya. Unit tipikal mengirimkan antara 0,5 L/mnt dan 20 L/mnt pada tekanan mulai dari 100 bar hingga 350 bar , tergantung pada kelas aplikasi.
Komponen Inti Di Dalam Unit CDU
Memahami isi unit CDU membantu menjelaskan mengapa unit tersebut bekerja dengan sangat andal di berbagai lingkungan. Setiap unit — baik yang dipasarkan sebagai unit penggerak kompak atau unit tenaga hidrolik DC — memiliki arsitektur dasar yang sama.
Motor Listrik
Versi DC menggunakan motor magnet permanen atau tanpa sikat dengan tegangan 12 V, 24 V, atau 48 V. Versi AC menggunakan motor induksi satu fasa atau tiga fasa. Tenaga motor berkisar dari 0,3 kW (pengangkatan ekor kecil) hingga 7,5 kW (silinder industri berat). Efisiensi motor secara langsung menentukan konsumsi baterai dalam aplikasi seluler — desain tanpa sikat dapat mencapai hingga 100%. efisiensi 92%. dibandingkan 78–82% untuk motor tipe sikat.
Pompa Hidrolik
Pompa roda gigi mendominasi konfigurasi CDU karena efisiensi biaya dan toleransi terhadap oli dengan viskositas variabel. Pompa piston muncul dalam unit tekanan tinggi melebihi 250 bar. Perpindahan biasanya berkisar dari 0,4 cc/putaran hingga 4,5 cc/putaran. Beberapa desain unit tenaga hidrolik DC menggunakan pompa roda gigi bi-rotasi sehingga pembalikan motor tunggal akan memanjang dan memendekkan silinder tanpa mengganti katup.
waduk
Tangki baja atau aluminium berukuran 0,5 liter hingga 20 liter menampung fluida kerja. Penyekat mencegah aerasi; penutup pernafasan dengan filter pengering menjaga kelembapan. Reservoir yang lebih kecil berfungsi karena unit CDU melakukan siklus secara berkala — unit tersebut tidak bekerja terus menerus seperti stasiun hidrolik pusat.
Blok Manifold dan Katup
Katup kontrol arah, katup pelepas tekanan, katup periksa, dan kartrid yang dioperasikan solenoid semuanya dipindahkan ke manifold mesin aluminium atau besi ulet. Hal ini menghilangkan sambungan selang antar komponen, mengurangi titik kebocoran hingga mendekati nol di dalam unit.
Kontrol Elektronik
Unit CDU tingkat lanjut menggabungkan antarmuka CAN-bus, penggerak katup proporsional, perlindungan arus lebih penginderaan arus, dan penutup termal. Desain unit daya hidraulik DC tingkat awal menggunakan kontrol berbasis relai sederhana. Kedua pendekatan tersebut dapat dihubungkan ke sistem kelistrikan kendaraan yang ada dalam beberapa jam.
Filtrasi
Filter saluran balik dengan nilai 10 mikron (mutlak) menjaga cairan tetap cukup bersih untuk katup kartrid solenoid. Saringan hisap menambahkan tahap pertama yang kasar. Dalam aplikasi bergerak di mana getaran menghilangkan partikulat dari selang dan alat kelengkapan, filtrasi yang baik memperpanjang masa pakai pompa dari kurang dari 2.000 jam menjadi lebih dari itu. 8.000 jam operasional .
Jenis Unit CDU: Bagaimana Klasifikasinya
Unit CDU bukanlah produk tunggal — unit ini mencakup matriks klasifikasi yang luas berdasarkan tegangan suplai, jenis pompa, orientasi pemasangan, dan konfigurasi katup. Tabel di bawah ini merangkum kategori utama yang ditemui pembeli.
| Sumbu Klasifikasi | Varian Umum | Kisaran Tekanan Khas | Aplikasi Utama |
| Tegangan Pasokan | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | Hingga 250 bar | Kendaraan bergerak, stasiun off-grid |
| Tipe Pompa | Gigi / Piston / Baling-Baling | 50–350 batang | Umum / Tekanan tinggi / Tekanan sedang |
| Konfigurasi Katup | Akting tunggal / Akting ganda / Proporsional | Bervariasi | Tipper / Klem / Kontrol servo |
| Tipe Motor | Sikat DC / Induksi DC / AC Tanpa Sikat | T/A (klasifikasi motorik) | Baterai / Sistem bertenaga listrik |
| Orientasi Pemasangan | Vertikal / Horisontal / Terendam | Sama seperti di atas | Instalasi dengan ruang terbatas |
Klasifikasi unit CDU berdasarkan parameter teknis utama
Itu Unit tenaga hidrolik DC Segmen dalam matriks ini merupakan kategori dengan pertumbuhan tercepat, didorong oleh elektrifikasi kendaraan komersial. Data pasar menunjukkan bahwa permintaan unit tenaga hidrolik 24 V dan 48 V DC tumbuh sekitar CAGR 9,4% antara tahun 2018 dan 2024 , dengan sektor tail-lift dan platform kerja udara menyumbang lebih dari 40% volume unit.

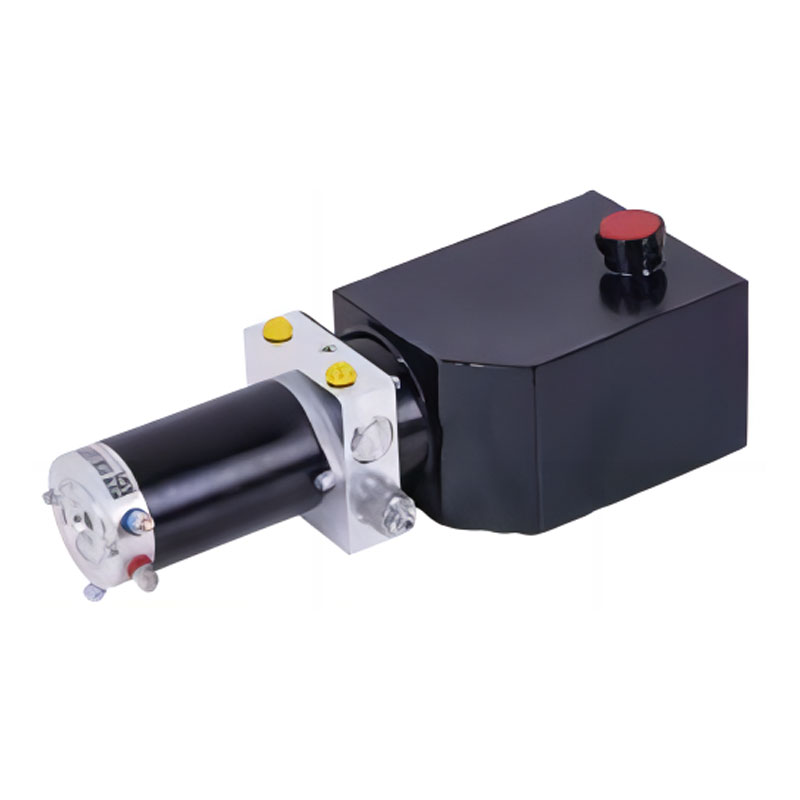

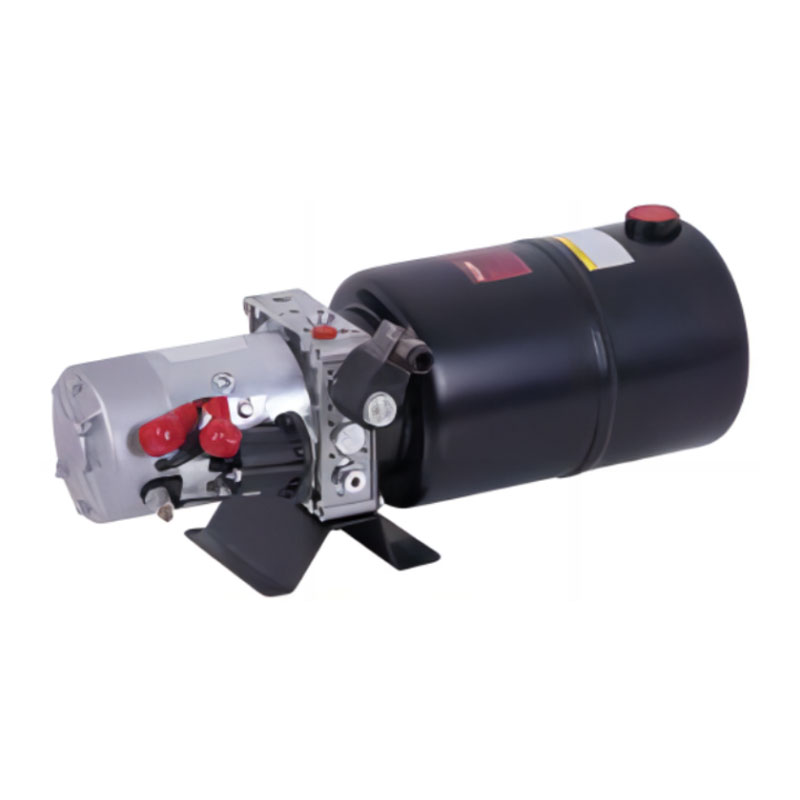

Unit Tenaga Hidraulik DC: CDU Mobile-Ready
Ketika para insinyur menentukan a Unit tenaga hidrolik DC , mereka memilih unit CDU yang dioptimalkan untuk suplai baterai arus searah. Beberapa perbedaan desain membedakan unit DC dari unit AC:
Unit Tenaga Hidraulik DC
- Menarik arus dari bank baterai 12 V / 24 V / 48 V
- Motor dinilai untuk tugas intermiten (siklus S2/S3) daripada berjalan terus menerus
- Iturmal protection critical — motor winding temp monitored via NTC sensor
- Katup solenoid dihubungkan langsung ke panel relai kendaraan atau ECU
- Tidak diperlukan inverter frekuensi
- Kinerja cold-start hingga -30°C dengan oli dengan viskositas rendah
- Ringkas: unit tipikal 24 V / 2,2 kW memiliki berat 12–18 kg

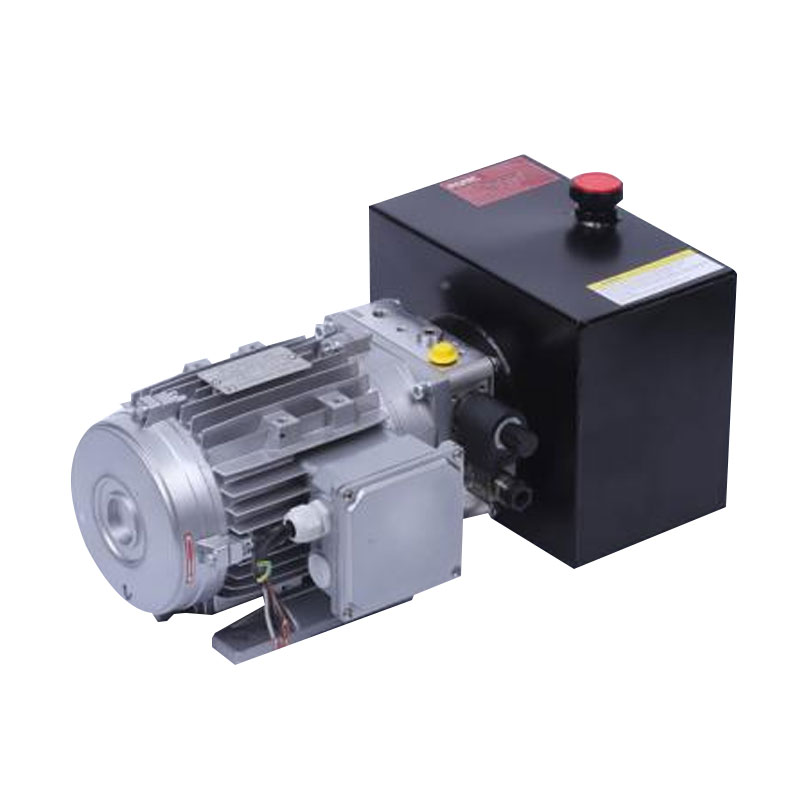

Unit Tenaga Hidraulik AC
- Membutuhkan pasokan jaringan satu atau tiga fase sebesar 110–480 V
- Standar peringkat tugas berkelanjutan (S1) untuk instalasi pabrik
- Iturmal management via motor frame cooling fins and fan
- Penggerak frekuensi variabel (VFD) opsional untuk penghematan energi
- Laju aliran kontinu yang lebih tinggi: umum hingga 60 L/mnt
- Lebih berat: unit daya sebanding berbobot 35–80 kg
- Lebih baik untuk mesin press industri stasioner dan sistem penjepit
Itu practical implication: a Unit tenaga hidrolik 24 V DC di atas truk pengumpul sampah mengangkat tempat sampah dalam waktu sekitar 4 detik, menarik puncak sekitar 180–220 A, lalu diam selama 30–45 detik sementara truk bergerak ke perhentian berikutnya. Siklus kerja inilah yang dirancang untuk belitan motor DC. Menjalankan unit seperti itu terus-menerus akan menyebabkan kegagalan termal dalam hitungan menit — menentukan ukuran motor untuk siklus kerja sebenarnya adalah langkah rekayasa penting yang diabaikan sebagian besar pembeli.
Dimana Unit CDU Digunakan: Penerapan di Dunia Nyata
Unit CDU muncul di berbagai industri. Kombinasi desain mandiri, ukuran kompak, dan — untuk varian DC — kompatibilitas baterai menjadikannya dapat beradaptasi dengan hampir semua aplikasi hidraulik bergerak atau ruang terbatas.
01
Tail Lift dan Platform Truk
Ini adalah pasar tunggal terbesar untuk unit tenaga hidrolik DC secara global. Kendaraan pengantar yang dilengkapi tail lift menggunakan unit CDU 12 V atau 24 V untuk menaikkan dan menurunkan beban hingga 2.500 kg. Unit di sini biasanya diberi peringkat Tekanan kerja 100 bar dengan siklus kerja 60 detik dan interval istirahat 15 menit. Operator armada terkemuka Eropa melaporkan waktu rata-rata antara kegagalan (MTBF) terlampaui 15.000 siklus pada unit berkualitas.
02
Platform Kerja Udara (AWP) dan Lift Gunting
Scissor lift dan boom lift bertenaga baterai hampir sepenuhnya mengandalkan unit daya hidraulik DC untuk fungsi menaikkan/menurunkan dan menggerakkannya. Lift gunting listrik pada umumnya menggunakan a Unit tenaga hidrolik 24 V / 3 kW DC dengan manifold dua bagian: satu sirkuit untuk pengangkatan platform (hingga 200 bar), satu lagi untuk stabilisasi cadik. Ketinggian platform dapat mencapai 12 m dengan sekali pengisian daya baterai menggunakan penurunan regeneratif yang dioptimalkan.
03
Peralatan Pertanian dan Kehutanan
Perlengkapan untuk traktor — pembagi kayu, penggerek pasak, penangan bale — semakin banyak menggunakan unit CDU mandiri dibandingkan memanfaatkan hidrolika yang digerakkan oleh PTO pada traktor. Hal ini menyederhanakan pemasangan sambungan dan memungkinkan peralatan beroperasi secara mandiri. Laju aliran 5–12 L/mnt pada 200 bar merupakan standar di segmen ini.
04
Peralatan Kelautan dan Lepas Pantai
Penutup palka, perangkat kemudi, sirip penstabil, dan sistem mesin kerek jangkar pada kapal yang lebih kecil menggunakan unit CDU berbadan tahan karat atau berlapis epoksi yang dirancang untuk lingkungan laut. Ketahanan terhadap semprotan garam, anodisasi aluminium, dan penyegelan konektor IP67 merupakan persyaratan standar. Unit CDU kelautan khas yang beroperasi pada 24 V DC menyediakan 8–10 L/mnt pada 140 bar untuk aktuasi palka dek.
05
Penjepit Industri dan Perkakas Tekan
Penjepitan perlengkapan pada pusat permesinan CNC sering kali menggunakan unit CDU beraliran rendah dan bertekanan tinggi 1–3 L/mnt pada 300–350 bar — untuk menahan benda kerja selama pemotongan. Desain mandiri menjauhkan oli hidraulik dari perangkat elektronik kontrol CNC dan menyederhanakan penggantian perlengkapan. Unit CDU bertenaga AC mendominasi segmen ini karena perlengkapannya tetap menggunakan peralatan mesin bertenaga jaringan.
06
Peralatan Darurat dan Penyelamatan
Alat pelepas kendaraan (penyebar, pemotong, pendobrak) yang digunakan oleh layanan pemadam kebakaran dan penyelamatan ditenagai oleh unit CDU portabel yang dijalankan dari pasokan 12 V atau 24 V kendaraan. Unit-unit ini harus dapat dinyalakan dengan andal pada suhu -20°C dan mencapai tekanan pengoperasian penuh dalam waktu 5 detik setelah aktivasi. Spesifikasi khas: Tekanan kerja 700 bar, 0,5 L/mnt — tekanan tinggi pada aliran sangat rendah untuk menggerakkan silinder kecil pada alat penyelamat.
Cara Memilih Unit CDU yang Tepat untuk Aplikasi Anda
Memilih unit CDU — atau lebih khusus lagi, menentukan ukuran unit daya hidrolik DC — melibatkan serangkaian keputusan teknis. Jika salah satu di antaranya salah, akan menyebabkan kegagalan dini, kecepatan yang tidak memadai, atau pengurasan baterai yang berlebihan.
- Tentukan kebutuhan beban dan tekanan. Hitung gaya yang dibutuhkan pada aktuator (luas lubang silinder × tekanan yang diinginkan). Tambahkan margin 20% untuk kehilangan tekanan pada selang dan fitting. Ini memberikan setpoint tekanan kerja minimum Anda.
- Tentukan laju aliran yang diperlukan. Laju aliran = volume aktuator waktu siklus yang diinginkan. Silinder bor 50 mm dengan langkah 200 mm membutuhkan 0,393 liter per siklus. Diperlukan waktu perpanjangan sekitar 4 detik 5,9 liter/menit .
- Hitung daya motor. Daya (kW) = (Batang tekanan × Aliran L/mnt) х600 хefisiensi pompa. Pada 150 bar dan 6 L/mnt dengan efisiensi pompa 85%: (150 × 6) х600 х0,85 = 1,76kW . Pilih ukuran motor standar berikutnya (biasanya 2,2 kW).
- Cocokkan dengan tegangan suplai. Untuk sistem DC, hitung arus puncak: 2200 W 24 V 0,85 efisiensi motor ≈ 108 Sebuah puncak . Verifikasikan ukuran kabel, peringkat sekering, dan kapasitas baterai terhadap angka ini.
- Tentukan siklus tugas. Bandingkan rasio on-time/off-time aktual Anda dengan kelas tugas tetapan motor (S2 = pengoperasian tunggal untuk jangka waktu tertentu; S3 = tugas periodik intermiten). Siklus kerja yang tidak sesuai adalah penyebab utama kelelahan motor dini pada unit tenaga hidrolik DC.
- Periksa kisaran suhu lingkungan dan cairan. Peralatan bergerak di iklim dingin memerlukan kekentalan oli pada kisaran VG22 atau VG32 untuk menghindari kavitasi saat penyalaan. Iklim panas mungkin memerlukan VG68 untuk mempertahankan kekuatan film pada suhu pengoperasian 70–80°C.
- Evaluasi konfigurasi katup. Sirkuit kerja tunggal (pengembalian gravitasi) memerlukan satu katup solenoid. Sirkuit kerja ganda (ditenagai di kedua arah) memerlukan katup 4/3 arah atau dua katup 2/2 arah. Katup proporsional memungkinkan kontrol kecepatan tetapi menambah biaya pengontrol.
Pemeliharaan Unit CDU: Apa yang Sebenarnya Dicakup oleh Interval Servis
Unit CDU memiliki perawatan yang rendah dibandingkan dengan stasiun hidrolik pusat, namun "perawatan rendah" bukanlah "tanpa perawatan". Jadwal servis yang sistematis mencegah dua mode kegagalan yang paling umum: kontaminasi cairan dan panas berlebih pada belitan motor.
Setiap 250 Jam atau 6 Bulan
- Periksa level oli reservoir — isi ulang dengan grade yang sesuai
- Periksa semua sambungan selang eksternal terhadap adanya kebocoran
- Verifikasi pengaturan katup pelepas tekanan dengan pengukur yang dikalibrasi
- Periksa kondisi tutup pernafasan dan bersihkan atau ganti
Setiap 1.000 Jam atau Setiap Tahun
- Ganti cairan hidrolik sepenuhnya — tiriskan, siram, isi ulang
- Ganti elemen filter saluran balik (mutlak 10 mikron)
- Kirimkan sampel minyak untuk analisis jumlah partikel (ISO 4406)
- Periksa keausan sikat motor pada unit DC tipe sikat
- Uji waktu respons katup solenoid terhadap garis dasar
Setiap 3.000–5.000 Jam
- Periksa keausan internal pompa — ukur aliran pada tekanan terukur
- Ganti sikat motor pada unit DC tipe sikat (biasanya berkekuatan 3.000–5.000 jam)
- Periksa kelenturan bantalan motor dan bantalan yang berisi gemuk
- Periksa kondisi manifold O-ring pada semua konektor porting
Hasil analisis cairan terkontaminasi — kelas ISO 4406 lebih buruk dari 18/16/13 — menunjukkan sumber kontaminasi aktif (segel rusak, selang rusak, atau filtrasi pernafasan tidak memadai) yang harus dilacak dan diperbaiki sebelum interval servis berikutnya. Mengabaikan laporan jumlah partikel yang buruk adalah satu-satunya jalur tercepat menuju kegagalan pompa roda gigi di dalam unit CDU.
Masalah Umum Unit CDU dan Akar Penyebabnya
Sebagian besar kegagalan lapangan pada unit CDU dan unit tenaga hidrolik DC disebabkan oleh beberapa penyebab utama. Mengetahui pola-pola ini memungkinkan tim pemeliharaan untuk mendiagnosis masalah dalam hitungan menit, bukan jam.
| Gejala | Kemungkinan Besar Akar Penyebabnya | Langkah Diagnostik | Perbaiki |
| Motor berjalan tetapi tidak ada tekanan yang timbul | Katup pelepas macet terbuka/pompa aus | Blokir port outlet — apakah tekanan meningkat? Jika ya: katup pelepas. Jika tidak: pompa. | Ganti kartrid atau pompa pelepas katup |
| Kecepatan aktuator lambat | Keausan pompa mengurangi efisiensi volumetrik | Ukur aliran aktual pada tekanan terukur vs pelat nama | Ganti pompa jika aliran <80% dari nilai terukur |
| Motor terlalu panas dalam <5 menit | Siklus kerja terlampaui / tegangan suplai rendah | Catat arus motor dan tegangan terminal selama pengoperasian | Kurangi frekuensi siklus; periksa penurunan tegangan baterai dan kabel |
| Pengoperasian yang bising (rengek atau kavitasi) | Penelanan udara / pembatasan hisapan / minyak kental dingin | Periksa ketinggian oli, periksa selang hisap apakah ada kekusutan, ukur kevakuman saluran masuk | Minyak hangat sebelum dioperasikan; pembatasan hisapan yang jelas |
| Katup solenoid tidak bergeser | Kontaminasi bersarang pada spool/coil yang terbakar | Berikan tegangan langsung ke koil; mengukur resistansi (harus 6–40 ohm) | Ganti koil atau bersihkan/ganti rakitan spul |
Panduan diagnostik gejala-ke-penyebab untuk pemecahan masalah lapangan unit CDU
Spesifikasi Utama yang Harus Dikonfirmasi Sebelum Membeli Unit CDU
Pemasok mempublikasikan sejumlah angka dalam lembar data unit CDU, dan tidak semuanya sama pentingnya. Spesifikasi berikut memisahkan unit berkualitas tinggi dari unit yang kurang spesifik — periksa masing-masing unit sebelum melakukan pemesanan, khususnya saat mencari unit daya hidraulik DC untuk aplikasi seluler penting.
- Kelas tugas motor (IEC 60034-1): S2 (waktu pendek), S3 (intermiten), atau S1 (kontinu). Sebagian besar unit CDU seluler memiliki rating S2/10 mnt atau S3/25%. Pastikan ini cocok dengan pola penggunaan Anda yang sebenarnya.
- Tekanan terukur vs. tekanan maksimum: Tekanan terukur adalah tekanan kerja terus menerus; tekanan maksimum (puncak) adalah toleransi durasi pendek (biasanya 10–15% lebih tinggi). Jangan memilih unit yang tekanan kerjanya sama dengan tekanan maksimum yang dipublikasikan.
- Aliran pada tekanan pengenal: Beberapa lembar data mencantumkan aliran tanpa beban (pada tekanan nol). Tuntut laju aliran pada tekanan kerja Anda — laju aliran akan menjadi 10–20% lebih rendah karena kehilangan volumetrik.
- Kisaran suhu pengoperasian: Periksa suhu awal minimum dan suhu cairan kontinu maksimum. Unit dengan rating -20°C hingga 60°C sesuai untuk sebagian besar aplikasi seluler di iklim sedang dan dingin.
- Kapasitas reservoir relatif terhadap volume sirkuit: Itu rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- Perlindungan masuknya (peringkat IP): IP54 adalah minimum untuk penggunaan seluler di luar ruangan. Aplikasi kelautan memerlukan IP67 atau lebih tinggi. Pastikan peringkat IP berlaku untuk seluruh unit, bukan hanya motor.
- Tingkat kebisingan: Unit CDU pompa roda gigi biasanya menghasilkan 68–74 dB(A) pada jarak 1 meter. Unit pompa piston bisa lebih senyap (60–65 dB(A)) pada tingkat daya yang sebanding. Untuk instalasi kabin operator, angka ini penting.
Itu Future Direction of CDU Units and DC Hydraulic Power Units
Itu CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
Adopsi arsitektur 48 V: Banyak platform kendaraan komersial bermigrasi dari sistem kelistrikan 24 V ke 48 V. Untuk unit daya hidraulik DC, hal ini membagi dua arus puncak untuk keluaran daya yang sama — unit 3 kW pada 48 V menarik arus puncak 62 A dibandingkan 125 A pada 24 V. Hal ini sangat menyederhanakan perkabelan, mengurangi bobot kabel, dan mengurangi pembuangan panas konektor. Diperkirakan unit daya hidraulik 48 V DC akan menggantikan unit 24 V dalam aplikasi tugas menengah dalam waktu 5–7 tahun.
Integrasi motor DC tanpa sikat: Motor magnet permanen tanpa sikat menghilangkan komponen yang paling rentan aus pada unit daya hidrolik DC. Unit dengan motor tanpa sikat mencapai interval servis sebesar 10.000 jam tanpa perawatan khusus motor. Biaya pengontrol tambahan (sirkuit pergantian elektronik) diperoleh kembali dengan pengurangan waktu henti dalam waktu 18-24 bulan untuk armada dengan pemanfaatan tinggi.
Konektivitas CAN bus dan IoT: Unit Smart CDU kini dikirimkan dengan sensor tertanam yang melaporkan suhu oli, siklus pengoperasian, puncak tekanan, dan penarikan arus motor ke sistem telematika armada melalui CAN-J1939 atau Bluetooth 5.0. Hal ini memungkinkan penjadwalan pemeliharaan prediktif berdasarkan data keausan aktual, bukan interval kalender. Pengguna awal di sektor platform kerja udara melaporkan a Pengurangan 23% pada waktu henti yang tidak direncanakan setelah mengerahkan unit CDU pintar.
Konvergensi aktuator elektro-hidraulik (EHA): Itu boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
