Cara Kerja Unit Tenaga Hidraulik: Panduan Lengkap

Cara Kerja Unit Tenaga Hidraulik: Jawaban Singkat

SEBUAH unit tenaga hidrolik (HPU) bekerja dengan menggunakan motor listrik atau mesin pembakaran untuk menggerakkan pompa hidrolik, yang mengambil cairan dari reservoir dan memberinya tekanan. Cairan bertekanan tersebut kemudian diarahkan melalui katup kontrol ke aktuator – silinder atau motor hidrolik – yang mengubah energi fluida menjadi gaya atau gerak mekanis. Setelah fluida menyelesaikan tugasnya, fluida kembali ke reservoir, tempat ia disaring dan didinginkan sebelum siklus berulang.

Proses loop tertutup ini memungkinkan unit kompak menghasilkan gaya yang sangat besar. HPU industri standar yang beroperasi di 3.000 PSI (207 bar) dapat menghasilkan gaya dorong atau tarikan puluhan ribu pon melalui silinder yang relatif kecil, itulah sebabnya sistem hidrolik tetap menjadi pilihan dominan pada alat berat, mesin press manufaktur, penyangga darat dirgantara, dan aplikasi kelautan.

Komponen Inti a Unit Tenaga Hidraulik

Memahami cara kerja unit tenaga hidrolik dimulai dengan mengetahui fungsi setiap komponen utama. Setiap HPU – mulai dari unit bench-top berkapasitas 1 galon hingga power pack industri berkapasitas 500 galon – berisi elemen dasar yang sama.

Reservoir (Tangki Hidrolik)

Reservoir menyimpan pasokan cairan hidrolik. Ini bukan sekadar wadah pasif. Reservoir yang dirancang dengan baik memungkinkan udara yang masuk keluar dari cairan yang kembali, menyediakan luas permukaan yang cukup untuk pembuangan panas, dan menggunakan penyekat internal untuk memisahkan saluran balik dari saluran masuk hisap pompa. Pemisahan ini mencegah cairan balik yang panas dan diangin-anginkan untuk segera masuk kembali ke pompa. Aturan praktis ukuran tangki menyarankan volume cairan sama dengan tiga sampai lima kali laju aliran pompa per menit , meskipun sistem siklus tugas tinggi seringkali memerlukan lebih banyak.

Prime Mover (Motor atau Mesin Listrik)

Penggerak utama memasok energi mekanik yang menggerakkan pompa. Dalam aplikasi industri dan stasioner, a motor listrik AC tiga fasa adalah standar, biasanya berkisar dari 1 HP untuk mesin press toko kecil hingga lebih dari 200 HP untuk saluran press hidrolik besar atau mesin cetak injeksi. Peralatan bergerak — ekskavator, skid steer, derek — menggunakan mesin diesel kendaraan sebagai penggerak utama, dengan power take-off (PTO) yang menghubungkannya ke pompa hidrolik.

Pompa Hidrolik

Pompa adalah jantung dari unit tenaga hidrolik. Itu tidak menciptakan tekanan — itu menciptakan aliran. Tekanan hanya berkembang ketika aliran itu bertemu dengan hambatan (suatu beban). Tiga jenis pompa mendominasi:

• Pompa roda gigi: Sederhana, terjangkau, dan toleran terhadap kontaminasi. Perpindahan tetap. Biasa digunakan pada pembagi kayu, dump truck, dan power pack berbiaya rendah. Efisiensi tipikal: 80–85%.
• Pompa baling-baling: Pengoperasian lebih tenang dan efisiensi volumetrik yang baik. Digunakan pada peralatan mesin dan peralatan industri yang membutuhkan kinerja halus dan kebisingan rendah.
• Pompa piston: Kemampuan tekanan tinggi (hingga 6.000 PSI atau lebih), opsi perpindahan variabel, dan efisiensi tinggi (90–95%). Pilihan standar untuk aplikasi yang menuntut seperti pengepres hidrolik, cetakan injeksi, dan ruang angkasa.

Katup Kontrol

Katup kontrol mengatur ke mana fluida mengalir, seberapa cepat pergerakannya, dan berapa banyak tekanan yang diperbolehkan. Tiga kategori utama adalah:

• Katup kontrol arah (DCV): Tentukan port aktuator mana yang menerima fluida bertekanan dan mana yang kembali ke tangki. DCV yang dioperasikan dengan solenoid memungkinkan kontrol jarak jauh atau otomatis.
• Katup pengatur tekanan: Termasuk katup pelepas (yang mengatur batas tekanan maksimum sistem), katup pengurang tekanan, dan katup urutan. Katup pelepas (relief valve) adalah perangkat keselamatan yang sangat penting — tanpanya, aktuator yang tersumbat dapat menghasilkan tekanan hingga terjadi kegagalan total.
• Katup pengatur aliran: Mengatur kecepatan aktuator dengan membatasi atau mengukur aliran fluida. Beginilah cara operator mengontrol kecepatan ekstensi dan retraksi silinder.

SEBUAHctuators

SEBUAHctuators are the output devices that convert hydraulic fluid power back into mechanical work. Silinder hidrolik menghasilkan gaya dan gerak linier — memanjangkan atau memendekkan batang. Motor hidrolik menghasilkan gerak putar dan torsi. Pilihannya bergantung sepenuhnya pada jenis gerakan yang dibutuhkan aplikasi.

Sistem Filtrasi

Kontaminasi adalah penyebab nomor satu kegagalan komponen hidrolik — survei industri secara konsisten menyebutkan hal tersebut 70–80% kegagalan hidrolik terhadap kontaminasi cairan. Filter diposisikan pada bagian hisap (untuk melindungi pompa), tekanan (untuk melindungi komponen hilir), dan kembali (untuk membersihkan cairan sebelum masuk kembali ke reservoir). Peringkat filter dinyatakan dalam mikron; sebagian besar sistem menargetkan tingkat kebersihan ISO 4406 Kelas 16/14/11 atau lebih baik.

Penukar Panas atau Pendingin

Sistem hidrolik menghasilkan panas — secara kasar 25–30% dari daya masukan biasanya hilang sebagai panas dalam sistem standar. Cairan yang beroperasi di atas 180°F (82°C) terdegradasi dengan cepat, sehingga mempercepat keausan segel dan oksidasi. Pendingin ledakan udara atau penukar panas berpendingin air biasanya menjaga suhu cairan dalam kisaran pengoperasian yang disarankan 100°F hingga 140°F (38°C hingga 60°C) .

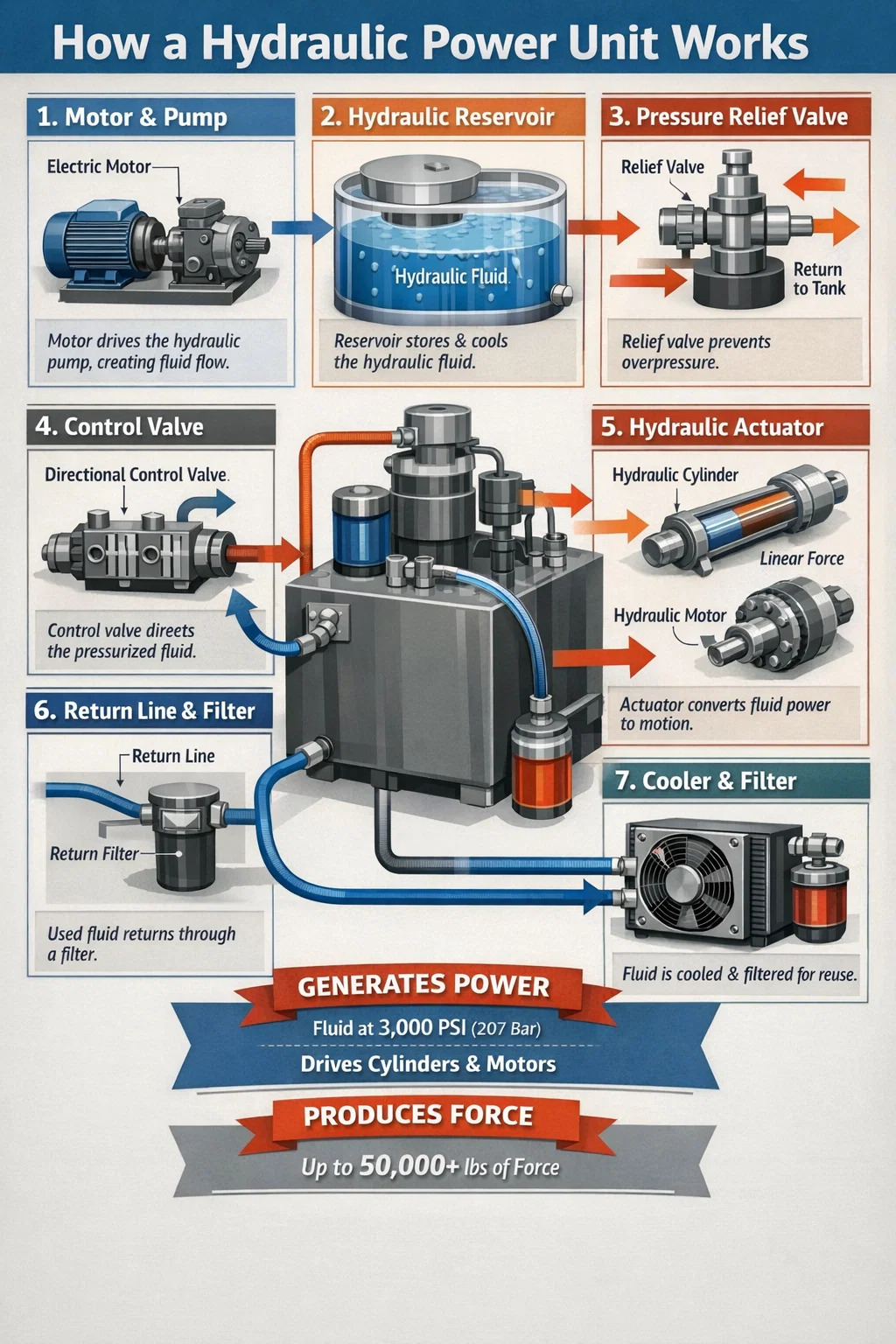

Siklus Operasi Langkah-demi-Langkah Unit Tenaga Hidraulik

Menguraikan siklus pengoperasian memperjelas cara kerja unit daya hidrolik dari awal hingga akhir:

1. Motor hidup, pompa berputar: Penggerak utama memutar pompa. Geometri internal pompa — gigi roda gigi yang menyatu, piston yang berputar, atau baling-baling geser — menciptakan ruang yang mengembang dan berkontraksi yang menarik cairan dari reservoir melalui saluran hisap.
2. Tekanan cairan: Pompa memaksa fluida masuk ke saluran tekanan dengan laju aliran yang ditentukan oleh perpindahan pompa dan RPM. Tekanan terbentuk saat fluida menghadapi hambatan — berat beban, katup tertutup, atau gaya yang diperlukan untuk menggerakkan aktuator.
3. Katup pelepas mempertahankan batas sistem: Jika tekanan melebihi pengaturan katup pelepas (misalnya, 3.000 PSI), katup akan terbuka dan melewati aliran berlebih kembali ke tangki, sehingga melindungi semua komponen.
4. Cairan rute katup arah: SEBUAHn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. SEBUAHctuator moves: Tekanan fluida yang bekerja pada area piston menimbulkan gaya (Gaya = Tekanan × Luas). Silinder bor 4 inci pada 2.500 PSI menghasilkan kira-kira Gaya dorong 31,400 lbf .
6. Cairan kembali mengalir kembali: Cairan yang dipindahkan dari sisi berlawanan dari aktuator mengalir kembali melalui katup pengarah dan saluran balik ke reservoir, melewati filter balik.
7. Cairan didinginkan dan disaring: Di dalam reservoir, fluida mengendap, melepaskan udara yang masuk, dan didinginkan. Kemudian siap untuk ditarik kembali ke jalur hisap untuk siklus berikutnya.

Jenis Unit Tenaga Hidraulik dan Perbedaan Pengoperasiannya

Tidak semua unit tenaga hidrolik bekerja dengan cara yang sama secara internal. Pilihan desain secara signifikan mempengaruhi kinerja, efisiensi, dan kesesuaian aplikasi.

Sistem Pompa Pemindahan Variabel

Dalam HPU perpindahan variabel, pompa secara otomatis menyesuaikan aliran keluarannya untuk memenuhi permintaan sistem. Ketika aktuator berada pada posisi dan tidak diperlukan gerakan apa pun, pompa akan berhenti bekerja dan mengalirkan aliran yang cukup untuk mempertahankan tekanan. Hal ini secara dramatis mengurangi pembangkitan panas dan konsumsi energi dibandingkan dengan sistem perpindahan tetap yang terus menerus melewati aliran berlebih melalui katup pelepas. Sistem perpindahan variabel yang diterapkan dengan baik dapat mengurangi konsumsi energi 30–50% versus desain perpindahan tetap yang sebanding.

HPU Penggerak Kecepatan Variabel

Daripada memvariasikan perpindahan pompa, unit daya hidrolik VSD memvariasikan kecepatan motor melalui penggerak frekuensi variabel (VFD). Ketika permintaan turun, motor akan melambat dan bukannya pompa yang melewati aliran. Sistem ini semakin populer di fasilitas industri modern karena mengurangi biaya energi dan tingkat kebisingan — HPU yang digerakkan oleh VSD saat idle dapat beroperasi pada kecepatan yang sama. di bawah 65 dB(A) , dibandingkan dengan 75–80 dB(A) untuk unit konvensional pada kecepatan penuh.

Cairan Hidraulik: Media Yang Membuat Semuanya Berfungsi

Cairan hidrolik tidak hanya sekedar menyalurkan tekanan. Ini melumasi setiap komponen internal pompa dan motor, menghilangkan panas dari titik gesekan, mencegah korosi, dan menutup celah di antara bagian yang bergerak. Memilih dan memelihara cairan yang tepat sama pentingnya dengan memilih pompa yang tepat.

Viskositas dan Dampaknya

Viskositas adalah satu-satunya sifat fluida yang paling penting dalam sistem hidrolik. ISO VG 46 minyak mineral adalah pilihan paling umum untuk HPU industri yang beroperasi di lingkungan bersuhu normal. Viskositas yang terlalu rendah menyebabkan peningkatan kebocoran internal pompa dan mempercepat keausan. Viskositas yang terlalu tinggi akan meningkatkan resistensi, menghasilkan lebih banyak panas, dan dapat membuat pompa kelaparan saat start dingin. Kebanyakan sistem menentukan kisaran viskositas 25–54 cSt pada suhu pengoperasian .

Jenis Cairan yang Digunakan dalam Unit Tenaga Hidraulik

• Minyak mineral: Standar untuk sebagian besar aplikasi industri dan seluler. Pelumasan yang baik, tersedia secara luas, hemat biaya. Tidak cocok jika risiko kebakaran signifikan.
• Cairan tahan api (HFA, HFB, HFC, HFD): Diperlukan di pabrik baja, operasi die casting, dan lingkungan bersuhu tinggi lainnya. Jenis air-glikol dan ester sintetik adalah yang paling umum.
• Cairan yang dapat terbiodegradasi: Berbasis ester nabati atau polialkilen glikol (PAG). Diamanatkan dalam aplikasi yang sensitif terhadap lingkungan — peralatan kehutanan, anjungan lepas pantai, konstruksi jalur air.
• Cairan ester fosfat: Digunakan dalam sistem hidraulik penerbangan komersial karena ketahanan terhadap api dan stabilitasnya yang sangat baik pada tekanan pengoperasian tinggi (hingga 3.000 PSI dalam sistem pesawat terbang).

Aplikasi Umum Yang Mengandalkan Unit Tenaga Hidraulik

Alasan unit tenaga hidrolik digunakan di banyak industri disebabkan oleh satu keunggulan utama: tidak ada teknologi lain yang memberikan kepadatan gaya sebanding dengan biaya yang sama . Unit tenaga hidrolik 10 HP dapat menghasilkan gaya lebih dari 50.000 lbf melalui silinder sederhana. Aktuator linier listrik dengan kapasitas gaya setara akan memakan biaya beberapa kali lebih banyak dan menempati lebih banyak ruang.

Manufaktur Industri

Mesin press hidrolik adalah tulang punggung stamping, penempaan, dan pembentukan logam. Mesin press hidrolik seberat 500 ton menggunakan HPU yang mengalirkan aliran pada 3.000–5.000 PSI untuk mengembangkan tonase yang dibutuhkan untuk membentuk komponen baja. Mesin cetak injeksi menggunakan HPU untuk menghasilkan gaya penjepitan — umumnya 100 hingga 6.000 ton — yang menyatukan bagian cetakan selama injeksi plastik.

Konstruksi dan Peralatan Bergerak

Setiap ekskavator, buldoser, dan derek mengandalkan tenaga hidrolik. Ekskavator ukuran sedang (kelas 20 ton) biasanya membawa pengiriman HPU 50–80 galon per menit pada 5.000 PSI untuk menggerakkan fungsi boom, arm, bucket, dan swing secara bersamaan. Paket HPU yang ringkas memungkinkan semua tenaga ini dikemas dalam rangka ayun alat berat.

SEBUAHerospace and Defense

Pesawat komersial menggunakan unit daya hidraulik di dalam pesawat — sering disebut paket daya hidraulik — untuk mengoperasikan permukaan kontrol penerbangan, roda pendaratan, dan pembalik dorong. Sistem hidrolik Boeing 737 beroperasi pada 3.000PSI dan menggunakan dua sistem pompa berpenggerak mesin independen ditambah pompa cadangan listrik. Kendaraan militer menggunakan HPU untuk rotasi menara, perataan suspensi, dan penentuan posisi sistem senjata.

Kelautan dan Lepas Pantai

Sistem kemudi kapal (roda kemudi tipe ram hidrolik), derek dek, kaca depan jangkar, dan sistem pencegah ledakan lepas pantai (BOP) semuanya menggunakan HPU khusus. Sistem pengendalian BOP bawah laut menggunakan HPU yang mampu beroperasi pada suhu 5.000PSI , dengan bank akumulator memastikan kemampuan penutupan darurat bahkan jika pasokan listrik utama mati.

Penanganan dan Pengangkatan Material

Perata dermaga, lift gunting, kerekan kendaraan, dan pemadat truk sampah semuanya menggunakan HPU kecil hingga sedang. Lift otomotif dua tiang dengan beban 10.000 lbs biasanya menggunakan a 2 HP, HPU 2 galon beroperasi pada 2.500–3.000 PSI — menunjukkan bagaimana unit sederhana dapat menangani beban besar ketika ukuran silinder yang tepat diterapkan.

Tekanan, Aliran, dan Tenaga: Fisika di Balik Gaya Hidraulik

SEBUAH practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

Hukum Pascal adalah prinsip dasar: tekanan yang diterapkan pada fluida dalam ruang tertutup diteruskan secara merata ke segala arah ke seluruh fluida. Inilah yang memungkinkan pompa kecil menghasilkan gaya yang sangat besar melalui silinder dengan lubang besar — ​​tekanannya sama di saluran keluar pompa dan di permukaan piston silinder, namun gayanya dikalikan dengan luas yang lebih besar.

Rumus hidrolik utama yang mengatur cara kerja unit tenaga hidrolik:

• Gaya (lbf) = Tekanan (PSI) × Luas (dalam²): SEBUAH 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• Aliran (GPM) = Perpindahan (dalam³/putaran) × RPM 231: SEBUAH gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• Tenaga kuda hidrolik = Tekanan (PSI) × Aliran (GPM) 1,714: SEBUAH system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• Kecepatan silinder (in/mnt) = Aliran (in³/mnt) ± Luas (in²): Aliran yang lebih tinggi berarti pergerakan aktuator lebih cepat; silinder dengan lubang yang lebih besar bergerak lebih lambat untuk laju aliran yang sama.

Masalah Umum Unit Tenaga Hidraulik dan Penyebabnya

Bahkan HPU yang dirancang dengan baik pun akan menimbulkan masalah seiring berjalannya waktu. Mengetahui gejala dan akar penyebabnya akan mempercepat diagnosis dan mengurangi waktu henti.

Terlalu panas

Suhu cairan melebihi 180°F (82°C) adalah masalah operasional yang paling umum. Penyebabnya antara lain ukuran pendingin yang terlalu kecil, sirip pendingin yang tersumbat, kebocoran internal yang berlebihan pada komponen yang aus (yang mengubah energi tekanan menjadi panas), atau katup pelepas yang dipasang terlalu tinggi untuk pengoperasian terus-menerus. Setiap kenaikan 18°F (10°C) di atas kisaran suhu yang direkomendasikan secara kasar akan menggandakan laju oksidasi cairan dan degradasi segel.

Kinerja Aktuator Lambat atau Lemah

Perpanjangan silinder yang lambat dikombinasikan dengan tekanan sistem normal biasanya menunjukkan masalah aliran — pompa yang aus, saringan hisap tersumbat, atau katup penutup hisap yang tertutup sebagian. Gaya yang lemah pada aliran normal menunjukkan tekanan yang tidak mencukupi — periksa pengaturan katup pelepas dan cari bypass silinder internal (seal piston aus). Sebuah pompa memberikan kurang dari 85% aliran pengenalnya pada tekanan operasi biasanya diperlukan penggantian atau pembangunan kembali.

Kebisingan Berlebihan

Kavitasi – dimana pompa tidak dapat menerima pasokan cairan yang cukup – menghasilkan suara jeritan atau suara gerinda yang khas. Ini menyebabkan kerusakan pompa yang cepat. Penyebabnya antara lain filter hisap tersumbat, viskositas fluida terlalu tinggi untuk kondisi tersebut (terutama pada start dingin), atau saluran hisap yang terlalu kecil atau terlalu panjang. Aerasi, yang disebabkan oleh udara yang masuk melalui alat yang longgar di sisi hisap, menghasilkan suara yang berbeda — lebih mirip rengekan atau gemeretak — dan menyebabkan perilaku aktuator seperti spons.

Kebocoran Eksternal

Kebocoran cairan hidrolik merupakan masalah pemeliharaan dan bahaya keselamatan. Segel mengeras dan retak bila terkena panas dan cairan yang terkontaminasi. Cairan hidrolik bertekanan tinggi yang diinjeksikan melalui kulit dari kebocoran lubang jarum pada selang adalah a darurat medis — dapat menyebabkan kerusakan jaringan yang serius meskipun luka awalnya tampak kecil. Inspeksi dan penggantian selang secara rutin dan terjadwal (biasanya setiap 4–6 tahun, apa pun penampilannya) merupakan praktik standar dalam program pemeliharaan yang bertanggung jawab.

Tekanan Tidak Membangun ke Titik Setel

Jika sistem tidak dapat mencapai pengaturan tekanannya, katup pelepas mungkin macet saat terbuka, pengaturannya salah, atau aus. Keausan pompa internal yang menyebabkan bypass berlebihan adalah penyebab umum lainnya. Periksa katup pelepas terlebih dahulu secara sistematis — isolasikan dan uji tekanan saluran keluar pompa secara langsung. Pompa yang baik harus dengan mudah mencapai 110–120% dari tekanan terukur sistem dalam uji deadhead sebelum katup pelepas terbuka.

Perawatan Unit Tenaga Hidraulik: Yang Sebenarnya Memperpanjang Umur Servis

SEBUAH properly maintained hydraulic power unit can deliver 20,000 jam masa pakai untuk reservoir, katup, dan komponen struktural utama. Pompa dalam sistem bersih dengan cairan yang terpelihara dengan baik secara rutin mencapai 10.000–15.000 jam. Sistem yang terabaikan bisa gagal total dalam waktu 2.000 jam.

• Pengambilan sampel dan analisis cairan: Ambil sampel minyak setiap 500–1.000 jam dan serahkan ke laboratorium analisis cairan. Jumlah partikel, kadar air, viskositas, dan konsentrasi logam yang aus menunjukkan adanya masalah berminggu-minggu atau berbulan-bulan sebelum menjadi bencana besar. Ini adalah satu-satunya praktik pemeliharaan ROI tertinggi yang tersedia.
• Penggantian penyaring: Ganti filter balik dan filter tekanan sesuai interval yang direkomendasikan pabrikan atau ketika indikator tekanan diferensial menunjukkan pembatasan — mana saja yang lebih dulu. Jangan pernah melewati filter untuk memperpanjang interval perubahan.
• Perawatan pernafasan: Pernapasan reservoir mencegah debu atmosfer memasuki tangki saat level cairan berubah. Nafas yang tersumbat sebenarnya dapat membuat pompa menjadi kavitasi dengan menciptakan ruang hampa di dalam reservoir. Ganti pernafasan pada setiap penggantian oli lainnya.
• Interval penggantian cairan: Dalam layanan industri pada umumnya dengan oli mineral, penggantian cairan secara menyeluruh setiap 2.000–4.000 jam merupakan hal yang wajar. Lingkungan bersuhu tinggi atau kontaminasi tinggi memerlukan perubahan yang lebih sering. Biarkan data analisis yang lancar mengatur jadwal, bukan interval kalender yang tetap.
• Rutinitas inspeksi visual: Pemeriksaan mingguan harus mencakup ketinggian cairan, pengukur suhu, indikator pembatasan filter, dan pemindaian visual pada semua perlengkapan eksternal dan selang untuk mengetahui adanya cairan yang merembes. Menangkap fitting yang menangis lebih awal akan mencegah kegagalan selang dan kontaminasi sistem secara menyeluruh.

Mengukur Unit Tenaga Hidraulik untuk Aplikasi Anda

Pengukuran HPU yang benar memerlukan pengerjaan melalui empat parameter yang saling berhubungan: gaya yang diperlukan, kecepatan yang diperlukan, siklus kerja, dan tekanan pengoperasian. Melewatkan salah satu dari hal ini akan menghasilkan unit berukuran kecil yang tidak dapat memenuhi target kinerja atau unit berukuran terlalu besar sehingga membuang-buang modal dan energi.

Langkah 1: Tentukan Gaya yang Dibutuhkan dan Pilih Tekanan Kerja

Mulailah dengan beban maksimum yang harus ditangani oleh aktuator. Tambahkan 25% untuk kerugian gesekan dan tekanan balik. Pilih tekanan kerja — biasanya 1.500–3.000 PSI untuk pekerjaan industri umum — dan hitung lubang silinder yang diperlukan: SEBUAHrea = Force ÷ Pressure . Tekanan kerja yang lebih tinggi memungkinkan silinder yang lebih kecil dan struktur yang lebih ringan namun memerlukan penyegelan yang lebih baik dan filtrasi yang lebih ketat.

Langkah 2: Tentukan Laju Aliran yang Dibutuhkan

Aliran yang dibutuhkan (GPM) = Luas silinder (dalam²) × Kecepatan yang dibutuhkan (dalam/mnt) 231. Jika silinder harus memanjang 12 inci dalam 4 detik (180 in/mnt) dengan lubang 3 inci (luas = 7,07 in²), aliran yang dibutuhkan kira-kira 5,5 GPM . Tambahkan 10–15% untuk kehilangan katup dan kebocoran internal.

Langkah 3: Hitung Tenaga Kuda Motor

HP = (PSI × GPM) (1.714 × efisiensi keseluruhan). Untuk sistem pada 2.500 PSI, 5,5 GPM, dan efisiensi 85%, HP motor yang dibutuhkan kira-kira 9,4 HP . Bulatkan ke ukuran rangka motor standar berikutnya — dalam hal ini, motor 10 HP.

Langkah 4: Ukur Reservoir dan Cooler untuk Duty Cycle

SEBUAH machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at lima kali aliran pompa per menit dan menyertakan pendingin aktif yang mampu menolak setidaknya 25% daya input sebagai panas.
