Apa tujuan dari unit tenaga hidrolik?

Tujuan Inti Unit Tenaga Hidraulik

SEBUAH unit tenaga hidrolik (HPU) ada untuk satu tujuan mendasar: untuk mengubah energi listrik atau mekanik menjadi tenaga hidrolik yang terkendali — cairan bertekanan — yang dapat ditransmisikan, diarahkan, dan digunakan untuk melakukan pekerjaan mekanis yang berguna dari jarak jauh. Ini adalah sumber energi pusat dari setiap sistem hidrolik, menghasilkan aliran dan tekanan yang dibutuhkan aktuator, motor, dan silinder untuk memindahkan beban, menahan posisi, atau menerapkan gaya yang tidak praktis atau tidak mungkin dilakukan dengan alat mekanis atau elektrik murni.

Dalam istilah praktisnya, unit tenaga hidrolik mengambil tenaga listrik dari motor, menggunakan pompa untuk memberi tekanan pada cairan hidrolik, dan menyalurkan cairan tersebut melalui katup kontrol ke mana pun pekerjaan perlu dilakukan — baik itu mengangkat mesin press seberat 500 ton, mengemudikan ekskavator konstruksi, menjepit bagian mesin, atau memanjangkan roda pendaratan pesawat komersial. HPU tidak melaksanakan pekerjaannya sendiri; ia menyediakan infrastruktur daya dan kontrol yang memungkinkan pekerjaan tersebut.

Tanpa unit tenaga hidrolik, aktuator, silinder, dan motor hidrolik dalam suatu sistem tidak akan memiliki sumber energi. HPU bagi sirkuit hidrolik sama dengan catu daya ke sistem elektronik — HPU menentukan cakupan daya yang tersedia, menetapkan rentang tekanan pengoperasian, dan menentukan seberapa cepat dan akurat sistem dapat merespons.

Apa Sebenarnya Fungsi Unit Tenaga Hidraulik: Kerusakan Fungsional

Tujuan dari unit tenaga hidrolik dapat dipecah menjadi beberapa peran fungsional berbeda yang dijalankan secara bersamaan dalam sistem hidrolik apa pun.

Konversi Energi

Tugas utama HPU adalah konversi energi. Motor listrik — biasanya diberi daya di mana saja 0,5 kW untuk unit bangku kecil hingga lebih dari 1.000 kW untuk sistem industri besar — menggerakkan pompa hidrolik. Pompa mengubah energi mekanik putaran motor menjadi energi hidrolik dalam bentuk aliran pada tekanan. Energi ini kemudian dapat diangkut melalui selang dan pipa dalam jarak yang cukup jauh dan diubah kembali menjadi kerja mekanis bila diperlukan.

Penyimpanan dan Pengkondisian Cairan

waduk yang terintegrasi ke dalam unit tenaga hidrolik menyimpan fluida kerja — biasanya di antaranya 10 dan 2.000 liter tergantung pada ukuran sistem — dan memungkinkannya menjadi dingin, deaerasi, dan mengendap sebelum dimasukkan kembali ke pompa. HPU juga menampung sistem filtrasi yang menjaga cairan tetap bersih, dan seringkali merupakan penukar panas untuk menjaga suhu cairan optimal. Peran pengkondisian ini sangat penting: kebersihan dan suhu fluida secara langsung mempengaruhi masa pakai setiap komponen hilir.

Regulasi dan Keamanan Tekanan

HPU berisi katup pelepas tekanan yang membatasi tekanan sistem maksimum, mencegah kerusakan akibat kelebihan beban pada pompa, katup, aktuator, dan pipa. Di sebagian besar sistem hidrolik industri, tekanan maksimum ini diatur antara 150 dan 350 batang , meskipun sistem tekanan tinggi di ruang angkasa, pengujian, dan aplikasi khusus bisa melebihi itu 700 batang . Fungsi pengaturan tekanan memastikan bahwa sistem tidak dapat melampaui batas desainnya, apa pun yang diminta oleh sirkuit hilir.

Kontrol Aliran dan Distribusi

Unit tenaga hidrolik modern menggabungkan katup kontrol arah, katup proporsional, atau katup servo yang mendistribusikan cairan bertekanan ke aktuator tertentu dalam urutan tertentu dan pada laju aliran terkendali. Fungsi kendali ini menentukan kecepatan, gaya, dan arah setiap gerak dalam sistem. Satu HPU dapat menyuplai beberapa sirkuit secara bersamaan, masing-masing dengan kebutuhan tekanan dan aliran independen, menggunakan blok manifold dan rakitan katup yang dipasang langsung pada unit.

Mengapa Unit Tenaga Hidraulik Digunakan Daripada Teknologi Tenaga Lainnya

Tujuan dari unit tenaga hidrolik menjadi lebih jelas ketika Anda memahami mengapa hidrolika lebih dipilih daripada aktuator listrik, pneumatik, atau penggerak mekanis murni untuk aplikasi tertentu. Setiap teknologi memiliki domainnya masing-masing, dan hidraulik — khususnya sistem yang digerakkan oleh HPU — mendominasi di mana pun kepadatan gaya tinggi, kontrol presisi, dan keandalan di bawah beban berat diperlukan secara bersamaan.

Kepadatan Gaya dan Daya

Sistem hidrolik menghasilkan gaya yang sulit atau tidak praktis untuk ditandingi dengan motor listrik dengan ukuran dan berat yang sebanding. Sebuah silinder hidrolik dengan a Lubang 100 mm yang beroperasi pada 250 bar menghasilkan gaya sekitar 196 kN (sekitar 20 ton) dari komponen yang beratnya beberapa kilogram. Aktuator linier listrik yang menghasilkan gaya yang sama akan jauh lebih berat dan lebih besar. Kepadatan gaya inilah yang menjadi alasan unit tenaga hidrolik menjadi standar dalam aplikasi seperti pengepres logam, mesin cetak injeksi, dan peralatan konstruksi berat.

Penahan Beban Tanpa Konsumsi Daya Berkelanjutan

SEBUAH hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

Perlindungan Kelebihan Beban

Katup pelepas tekanan pada unit daya hidraulik memberikan perlindungan terhadap beban berlebih. Jika sistem menghadapi beban yang melebihi tekanan yang disetel, katup pelepas akan terbuka dan aktuator berhenti bekerja — tidak ada komponen yang rusak. Motor listrik dan penggerak mekanis biasanya memerlukan skema perlindungan yang lebih kompleks untuk mencapai tingkat toleransi kesalahan yang sama.

Transmisi Daya Jarak Jauh

Satu HPU dapat memberi daya pada aktuator yang terletak beberapa meter jauhnya melalui selang fleksibel, sehingga memungkinkan penempatan sumber listrik di lokasi yang nyaman dan terlindungi sementara aktuator beroperasi di lingkungan yang keras, tidak dapat diakses, atau berisiko ledakan. Di rig pengeboran lepas pantai, misalnya, satu unit tenaga hidrolik di dek utama dapat mengontrol katup dan aktuator di dasar laut. ratusan meter di bawah permukaan melalui selang pusar yang panjang.

Industri dan Aplikasi Dimana Unit Tenaga Hidraulik Melayani Tujuan Kritis

Unit tenaga hidrolik adalah salah satu peralatan industri yang paling banyak diterapkan secara universal di hampir setiap sektor yang melibatkan mesin berat, gerakan presisi, atau pembangkitan gaya besar. Memahami di mana HPU dikerahkan memperjelas mengapa tujuannya sangat relevan.

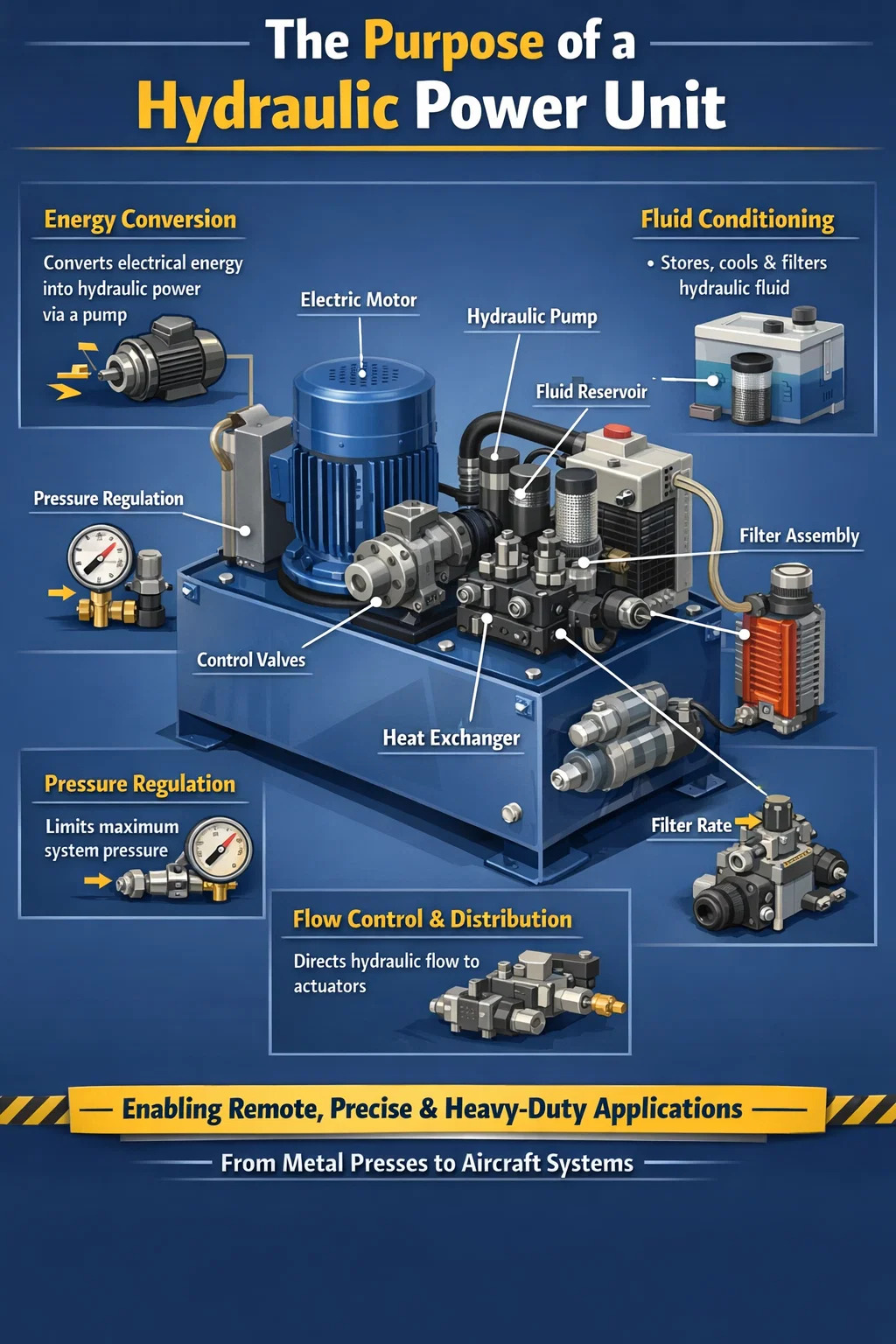

Tujuan Setiap Komponen Utama Di Dalam Unit Tenaga Hidraulik

Unit tenaga hidrolik mencapai tujuannya melalui serangkaian komponen yang terintegrasi secara cermat. Masing-masing memiliki peran spesifik, dan memahaminya akan membantu menjelaskan mengapa HPU dirancang seperti itu.

Motor Listrik

Motor menyediakan energi penggerak utama. Sebagian besar HPU industri menggunakan motor induksi AC tiga fase karena keandalan, kesederhanaan, dan ketersediaannya dalam rentang daya yang luas. Poros keluaran motor berpasangan langsung dengan pompa. Ukuran motor menentukan daya hidrolik maksimum yang dapat dihasilkan unit. Dalam desain modern yang hemat energi, penggerak kecepatan variabel mengontrol motor untuk menyesuaikan keluaran dengan permintaan waktu nyata, sehingga secara signifikan mengurangi pemborosan energi pada beban parsial.

Pompa Hidrolik

Pompa adalah jantung dari unit tenaga hidrolik. Ini menarik cairan dari reservoir dan mendorongnya ke dalam sirkuit sistem di bawah tekanan. Pompa roda gigi digunakan dalam aplikasi bertekanan rendah dan sensitif terhadap biaya. Pompa baling-baling menghasilkan pengoperasian yang lebih senyap. Pompa piston — baik tipe aksial maupun radial — digunakan dalam aplikasi tekanan tinggi, efisiensi tinggi, atau perpindahan variabel. Perpindahan pompa ditentukan dalam sentimeter kubik per putaran (cc/rev), dan pada kecepatan poros tertentu, hal ini secara langsung menentukan laju aliran yang dapat disuplai oleh HPU.

Reservoir

Reservoir menyimpan cairan hidrolik dan memiliki beberapa tujuan sekunder: memungkinkan gelembung udara keluar, menyediakan penyangga termal untuk menyerap panas dari sistem, dan memberikan waktu bagi kontaminasi partikulat untuk mengendap sebelum cairan bersirkulasi kembali. Aturan praktis standarnya adalah mengukur reservoir pada 3 hingga 5 kali laju aliran pompa per menit , meskipun aplikasi dengan panas tinggi mungkin memerlukan tangki yang lebih besar atau pendinginan tambahan.

Katup Pelepas Tekanan

Katup ini adalah perangkat keselamatan utama sistem. Ini terbuka secara otomatis ketika tekanan melebihi batas yang telah ditentukan, mengalihkan aliran berlebih kembali ke reservoir. Tanpanya, aktuator yang tersumbat atau silinder yang terhenti akan menyebabkan tekanan naik hingga pipa, selang, atau komponen rusak. Katup pelepas bukan merupakan komponen kontrol — ini adalah perangkat perlindungan — dan HPU yang dirancang dengan baik jarang dapat mengaktifkannya selama pengoperasian normal.

Rakitan Filter

Kebersihan cairan hidrolik adalah salah satu faktor terpenting dalam umur panjang sistem. Filter di HPU — biasanya di saluran balik, saluran tekanan, atau keduanya — menghilangkan kontaminasi partikulat sebelum dapat merusak internal pompa, spul katup, dan segel silinder. Sebagian besar HPU industri menargetkan tingkat kebersihan cairan ISO 4406 kelas 16/14/11 hingga 18/16/13 , menggunakan filter dengan peringkat absolut 3–10 mikron.

Penukar Panas

Kehilangan energi dalam sistem hidrolik bermanifestasi sebagai panas dalam fluida. Tanpa penukar panas, suhu fluida akan terus meningkat hingga segel menurun, viskositas turun, dan keausan komponen semakin cepat. Penukar panas berpendingin udara atau berpendingin air berukuran untuk menghilangkan beban panas yang diharapkan — biasanya 25% hingga 40% daya masukan dalam sirkuit pompa tetap konvensional — dan menjaga suhu cairan antara 40°C dan 60°C.

Katup Kontrol dan Blok Manifold

Katup pengatur arah, katup proporsional, katup pengurang tekanan, dan katup pengatur aliran sering kali dipasang pada blok manifold yang terintegrasi ke dalam HPU. Komponen-komponen ini mengarahkan fluida bertekanan ke aktuator yang benar pada tekanan dan laju aliran yang benar berdasarkan perintah dari PLC, kontrol manual, atau pengontrol urutan otomatis. Pendekatan pemasangan manifold mengurangi sambungan pipa, meminimalkan titik kebocoran, dan menjaga sistem tetap kompak.

Bagaimana Unit Tenaga Hidraulik Melayani Tujuan Presisi dan Otomatisasi

Selain aplikasi brute force, unit daya hidraulik juga memiliki tujuan presisi dalam manufaktur otomatis dan kontrol proses. Dengan teknologi katup proporsional atau servo, sistem yang digerakkan oleh HPU dapat mengontrol posisi aktuator hingga ke dalam ±0,01mm dan memaksa ke dalam 1% dari titik setel — tingkat kinerja yang membuat hidraulik bersaing dengan penggerak servo elektrik dalam banyak aplikasi yang memerlukan banyak tenaga.

Dalam sistem servo-hidraulik modern, pengontrol loop tertutup secara terus menerus membandingkan posisi aktuator aktual (diukur dengan transduser linier) dengan posisi yang diperintahkan dan menyesuaikan bukaan katup servo, mengoreksi gangguan beban dan variasi aliran secara real time. Kemampuan loop tertutup ini digunakan di:

• Mesin pengujian material yang harus menerapkan profil gaya yang tepat pada benda uji
• Simulator penerbangan yang meniru isyarat gerakan untuk pelatihan pilot
• Rig uji seismik yang mengguncang komponen struktural untuk mensimulasikan beban gempa
• SEBUAHutomotive fatigue test stands that apply road load spectra to vehicle components
• Mesin penempa industri dengan posisi ram dan profil gaya yang dapat diprogram

Dalam setiap aplikasi ini, unit tenaga hidroliklah yang memungkinkan terjadinya gaya dan gerak. Katup servo dan pengontrol menentukan presisi; HPU menentukan kapasitas daya.

Unit Tenaga Hidraulik Terpusat vs. Terdesentralisasi: Tujuan Berbeda untuk Arsitektur Berbeda

Cara unit tenaga hidrolik digunakan dalam suatu fasilitas atau mesin bergantung pada tujuan spesifik yang perlu dilayaninya. Ada dua pendekatan arsitektur mendasar, masing-masing disesuaikan dengan kebutuhan berbeda.

Unit Tenaga Hidraulik Terpusat

SEBUAH single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 kW atau lebih , memasok lusinan stasiun pengelasan dan penjepit. Dampaknya adalah kegagalan mempengaruhi semua mesin hilir secara bersamaan, dan pipa yang panjang menyebabkan hilangnya tekanan.

Unit Tenaga Hidraulik Terdesentralisasi (Dipasang di Mesin).

Setiap mesin atau sel proses memiliki HPU khusus, yang berukuran khusus untuk kebutuhan mesin tersebut. Ini adalah pengaturan yang lebih umum dalam manufaktur modern karena memberikan kemandirian — kegagalan HPU pada satu mesin tidak memengaruhi mesin lainnya — dan memungkinkan setiap unit dioptimalkan untuk siklus tugas dan persyaratan tekanan tertentu. HPU kompak dalam kategori ini berkisar dari Unit bangku atas 0,5 kW untuk perlengkapan tes kecil hingga unit 200kW untuk mesin cetak injeksi atau die casting besar.

Unit Tenaga Hidraulik Portabel dan Sewa

HPU portabel memiliki tujuan khusus dalam pemeliharaan, konstruksi, dan tanggap darurat: menyediakan tenaga hidrolik sesuai permintaan ketika tidak ada instalasi tetap. Alat penyelamat hidraulik ("rahang kehidupan") ditenagai oleh HPU portabel. Kru konstruksi pipa menggunakan unit portabel untuk menggerakkan pembengkok dan crimper pipa hidrolik. Tim pemeliharaan menggunakannya untuk mengoperasikan kunci torsi hidrolik pada sambungan flensa besar di mana listrik tidak tersedia. Unit-unit ini biasanya menggunakan mesin diesel atau bensin, bukan listrik, sehingga memungkinkan pengoperasian di lokasi terpencil atau di luar jaringan listrik.

Tujuan Unit Tenaga Hidraulik dalam Sistem Kritis Keselamatan

Dalam aplikasi yang kritis terhadap keselamatan, unit daya hidraulik memiliki tujuan yang lebih dari sekadar menggerakkan gerakan — unit ini harus memberikan jaminan pengoperasian yang aman dari kegagalan dalam kondisi rusak. Hal ini sangat penting dalam tiga bidang.

Sistem Shutdown Darurat di Minyak dan Gas

Unit tenaga hidrolik di fasilitas minyak dan gas menggerakkan katup pematian darurat (ESD) dan sistem pencegah ledakan (BOP). HPU ini harus mampu menggerakkan katup besar dengan cepat dan andal dalam kondisi gangguan — termasuk saat listrik padam. Bank akumulator yang diisi oleh HPU menyimpan energi hidraulik yang cukup untuk mengoperasikan semua katup darurat beberapa kali meskipun sumber listrik utama terputus. Pada instalasi lepas pantai, HPU pengendali BOP dirancang untuk SEBUAHPI 16D atau standar setara dengan redundansi penuh.

SEBUAHircraft Hydraulic Systems

Pesawat komersial membawa beberapa unit tenaga hidrolik independen — biasanya dua atau tiga sistem, masing-masing dengan pompa sendiri (yang digerakkan oleh mesin, listrik, atau udara), reservoir, dan sirkuit — sehingga kegagalan dalam satu sistem tidak mengganggu kendali penerbangan. Boeing 737, misalnya, memiliki dua sistem hidrolik independen, yang masing-masing mampu mengoperasikan kontrol penerbangan utama secara independen. Tujuan dari setiap HPU dalam konteks ini adalah tentang redundansi dan toleransi kegagalan dan juga tentang pembangkitan listrik.

Rem Pers Industri dan Guillotine

Rem tekan hidrolik dan mesin geser menggunakan HPU untuk menggerakkan domba jantan dengan kekuatan yang dapat menyebabkan cedera serius jika tidak dikendalikan. HPU pada mesin ini dilengkapi katup penyeimbang, sistem katup pengaman saluran ganda, dan pemantauan posisi untuk memastikan ram hanya dapat bergerak dengan kecepatan terkendali dan tidak dapat jatuh bebas jika terjadi kegagalan selang atau kerusakan katup. Fungsi kendali keselamatan HPU sama pentingnya dengan fungsi penyaluran dayanya.

Yang Menentukan Ukuran dan Spesifikasi Unit Tenaga Hidraulik

Memilih unit daya hidrolik untuk tujuan tertentu memerlukan penyesuaian spesifikasi unit dengan tuntutan aplikasi. Parameter utama yang menentukan apa yang perlu disampaikan oleh HPU adalah:

• Tekanan operasi: Tekanan sistem maksimum yang diperlukan oleh aktuator yang paling menuntut, ditambah margin 10–15%. Kebanyakan sistem industri berada pada tekanan antara 150 dan 350 bar.
• Laju aliran: Total permintaan aliran simultan dari semua aktuator aktif. Jika silinder dengan lubang 100 mm perlu diperpanjang dengan kecepatan 100 mm/s, maka diperlukan aliran sekitar 47 L/mnt.
• Siklus tugas: Seberapa sering dan berapa lama sistem berada dalam beban penuh. HPU tugas kontinu memiliki ukuran dan pendinginan yang berbeda dari HPU yang digunakan dalam waktu singkat dengan periode idle yang lama.
• Jumlah sirkuit: Berapa banyak aktuator atau fungsi independen yang harus dilayani oleh HPU secara bersamaan, dan apakah keduanya memiliki persyaratan tekanan atau aliran yang berbeda.
• Lingkungan: Kisaran suhu pengoperasian, paparan air, debu, atau atmosfer korosif, dan apakah unit harus memenuhi ATEX atau klasifikasi area berbahaya lainnya.
• Persyaratan kontrol: Apakah HPU memerlukan kontrol hidup/mati sederhana, kontrol tekanan dan aliran proporsional, atau kontrol servo loop tertutup penuh dengan umpan balik posisi dan gaya.

Mendapatkan spesifikasi ini dengan benar merupakan hal mendasar agar HPU dapat memenuhi tujuannya dengan andal. Unit berukuran kecil akan menjadi terlalu panas dan rusak sebelum waktunya. Unit yang terlalu besar membuang-buang energi dan modal. Rekayasa spesifikasi HPU yang tepat adalah dasar dari sistem hidrolik yang sukses.

Perkembangan Tujuan Unit Tenaga Hidraulik di Industri Modern

Tujuan dari unit tenaga hidrolik tetap konstan — mengubah dan menghasilkan tenaga hidrolik yang terkendali — namun cara memenuhi tujuan tersebut telah berkembang secara signifikan seiring dengan kemajuan dalam bidang elektronik, material, dan teknologi fluida.

HPU modern semakin banyak menggunakan sensor berkemampuan IoT yang terus memantau suhu fluida, tekanan, keluaran aliran pompa, menyaring tekanan diferensial, dan penarikan arus motor. Data ini dimasukkan ke dalam algoritme pemeliharaan prediktif yang dapat mendeteksi keausan pompa, penyumbatan filter, atau kontaminasi cairan beberapa minggu sebelum menyebabkan kegagalan. Sebuah pabrik dengan 50 HPU yang terhubung ke sistem pemantauan pusat dapat mencapainya Pengurangan 40–60% pada waktu henti yang tidak direncanakan dibandingkan dengan jadwal pemeliharaan berbasis waktu.

Aktuator elektro-hidraulik (EHA) — unit mandiri yang menggabungkan motor listrik kecil, pompa, dan aktuator dalam satu paket — mulai menggantikan sirkuit konvensional yang diberi makan HPU dalam beberapa aplikasi, khususnya pada mesin dirgantara dan bergerak yang bobot dan ruang pemasangannya sangat mahal. Namun, untuk aplikasi industri berdaya tinggi, multi-aktuator, atau tugas berkelanjutan, unit daya hidrolik terpusat tetap menjadi solusi paling praktis dan hemat biaya dan diperkirakan akan tetap demikian di masa mendatang.

Pengenalan air-glikol, ester sintetik, dan cairan hidrolik tahan api juga telah memperluas lingkungan di mana HPU dapat beroperasi dengan aman — khususnya di pabrik pengecoran logam, fasilitas die casting, dan pertambangan bawah tanah di mana risiko kebakaran membuat minyak mineral tidak cocok. Dalam pengaturan ini, HPU memiliki tujuan dasar yang sama namun dengan spesifikasi cairan yang dipilih untuk memenuhi peraturan keselamatan tanpa mengorbankan kinerja.
