Bagaimana Cara Kerja Sistem Hidraulik? Panduan Lengkap

Cara Kerja Sistem Hidraulik: Jawaban Singkat

Sistem hidrolik bekerja dengan menggunakan fluida bertekanan — hampir selalu oli — untuk menyalurkan gaya dari satu titik ke titik lainnya. Ketika pompa memberi tekanan pada fluida, tekanan tersebut bekerja sama ke segala arah di seluruh sirkuit tertutup. Aktuator seperti silinder atau motor mengubah tekanan fluida tersebut kembali menjadi gaya atau gerak mekanis. Hasilnya adalah sebuah sistem yang mampu memindahkan beban yang sangat besar dengan kontrol yang presisi, menggunakan komponen yang relatif kompak.

Prinsip ini didasarkan pada Hukum Pascal, yang menyatakan bahwa tekanan yang diberikan pada fluida dalam ruang tertutup diteruskan ke segala arah tanpa berkurang. Sebuah kekuatan yang adil 100 N diterapkan pada 1 cm² menciptakan tekanan sebesar 10 MPa — dan tekanan yang sama yang bekerja pada permukaan silinder berukuran 100 cm² menghasilkan gaya keluaran sebesar 100.000 N. Penggandaan gaya inilah yang menyebabkan hidrolika mendominasi industri berat, peralatan konstruksi, ruang angkasa, dan manufaktur.

Setiap sistem hidrolik, mulai dari bengkel sederhana hingga mekanisme roda pendaratan pesawat yang rumit, memiliki arsitektur dasar yang sama: sumber tenaga, pompa, reservoir fluida, katup kontrol, aktuator, dan jalur balik. Memahami setiap elemen menjelaskan mengapa sistem hidrolik sangat andal dan mengapa sistem ini tetap menjadi solusi pilihan ketika kepadatan gaya tinggi dan kemampuan pengendalian diperlukan.

Peran dari Unit Tenaga Hidraulik

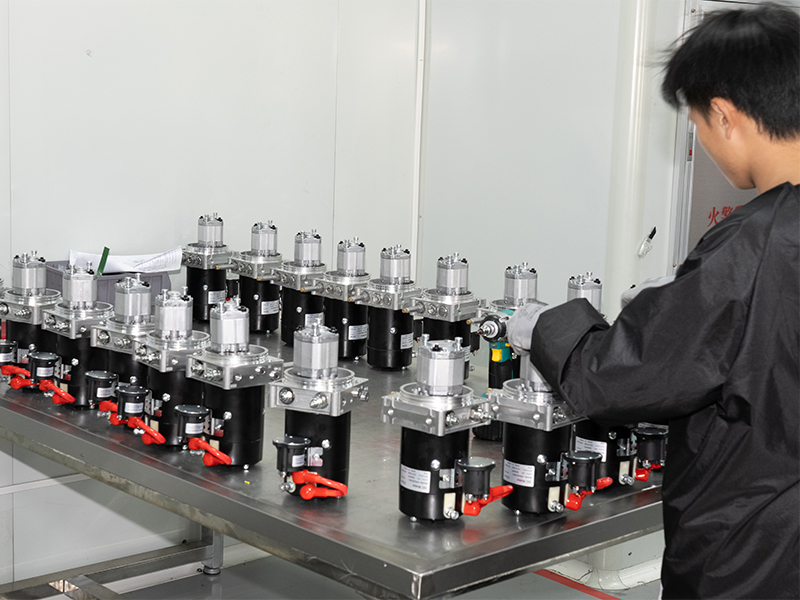

Itu Unit Tenaga Hidrolik (HPU) adalah jantung dari setiap sistem hidrolik. Ini adalah rakitan mandiri yang menghasilkan, mengkondisikan, dan memasok cairan hidrolik bertekanan ke seluruh sirkuit. Unit Tenaga Hidraulik standar menggabungkan reservoir fluida, motor listrik atau mesin pembakaran, pompa hidrolik, katup pelepas tekanan, filter, dan instrumentasi — semuanya dipasang pada satu pelat dasar atau rangka.

Saat motor menggerakkan pompa, fluida diambil dari reservoir dan diberi tekanan sebelum dikirim ke jalur suplai sistem. Katup pelepas bertindak sebagai plafon pengaman, mencegah tekanan melebihi nilai desain sistem — biasanya di antara keduanya 150 bar (2.175 psi) dan 350 bar (5.075 psi) untuk HPU industri, meskipun unit khusus dapat mencapai 700 bar atau lebih. Jika permintaan aktuator turun, pompa dengan kompensasi tekanan mengurangi outputnya secara otomatis, menghemat energi dan mengurangi pembangkitan panas.

Itu reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at dua hingga tiga kali laju aliran pompa per menit — jadi pompa 20 L/mnt akan dipasangkan dengan reservoir 40–60 L sebagai dasar. Beban termal yang lebih besar atau aplikasi siklus tugas tinggi mendorong rasio tersebut lebih tinggi.

Unit Tenaga Hidraulik modern semakin banyak menggunakan motor penggerak kecepatan variabel (VSD). Dengan menyesuaikan kecepatan motor dengan permintaan sistem aktual, HPU yang dilengkapi VSD dapat mengurangi konsumsi energi sebesar 30 hingga 60 persen dibandingkan dengan unit berkecepatan tetap yang bekerja pada tekanan konstan. Untuk fasilitas yang menjalankan sistem hidrolik dengan beberapa shift per hari, hal ini menghasilkan penghematan biaya operasional yang signifikan selama masa pakai alat berat.

Komponen Utama Ditemukan Di Dalam Unit Tenaga Hidraulik

• Waduk: Menyimpan cairan, memungkinkan pemisahan udara, dan membantu manajemen termal.
• Pompa: Mengubah energi mekanik menjadi aliran dan tekanan fluida — jenis roda gigi, baling-baling, atau piston bergantung pada kebutuhan tekanan dan aliran.
• Penggerak utama: Motor atau mesin listrik yang menggerakkan poros pompa.
• Katup pelepas tekanan: Terbuka untuk mengalihkan aliran berlebih kembali ke tangki ketika tekanan sistem melebihi titik setel.
• Rakitan penyaring: Menghilangkan kontaminasi partikulat, biasanya berukuran 10–25 mikron untuk tugas industri standar.
• Penukar panas (opsional): Unit berpendingin udara atau berpendingin air yang menjaga suhu cairan dalam kisaran pengoperasian yang disarankan, biasanya 40–60 °C.
• Instrumentasi: Pengukur tekanan, sensor suhu, indikator level, dan indikator tekanan diferensial filter memberikan visibilitas real-time kepada operator.

Hukum Pascal: Fisika di Balik Setiap Sistem Hidraulik

Blaise Pascal merumuskan prinsipnya pada abad ke-17, dan prinsip tersebut tetap menjadi dasar fisika setiap sistem hidrolik yang beroperasi saat ini. Hukum tersebut menyatakan: tekanan yang diberikan di suatu tempat dalam fluida tak dapat dimampatkan diteruskan secara merata dan tidak berkurang ke segala arah ke seluruh fluida.

Secara praktis, ini berarti pompa dan motor kecil dapat menghasilkan tekanan saluran yang cukup untuk menggerakkan silinder dengan luas permukaan ratusan kali lebih besar. Perhatikan contoh dasar: sebuah pompa menyalurkan cairan pada tekanan 200 bar (20 MPa). Sebuah silinder dengan diameter lubang 100 mm mempunyai luas piston kira-kira 78,5 cm². Keluaran gaya sama dengan tekanan dikalikan luas — 20 MPa × 78,5 cm² = 157.000 N, atau kira-kira 16 ton gaya dorong . Silinder itu mungkin hanya berbobot 15 kg dan muat di ruang yang lebih kecil dari koper jinjing.

Rasio gaya terhadap ukuran ini tidak tertandingi oleh alternatif pneumatik atau elektromekanis pada beban yang setara. Aktuator linier elektrik dengan nilai serupa akan membutuhkan rakitan kotak roda gigi motor yang jauh lebih berat dan lebih besar. Silinder pneumatik yang beroperasi pada tekanan udara bengkel biasa (6–8 bar) memerlukan diameter lubang berkali-kali lipat lebih besar untuk mencapai gaya keluaran yang sama. Keunggulan kepadatan hidraulik menjadi alasan mengapa ekskavator, mesin cetak injeksi, kontrol penerbangan pesawat terbang, dan mesin press hidraulik tetap menggunakan tenaga hidraulik selama beberapa dekade setelah alternatif listrik dapat digunakan untuk tugas yang lebih ringan.

Jenis Pompa Hidrolik dan Cara Menghasilkan Tekanan

Itu pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

Pompa Roda Gigi

Pompa roda gigi eksternal adalah pompa hidrolik yang paling sederhana dan hemat biaya. Dua roda gigi meshing berputar di dalam rumah dengan toleransi yang dekat. Cairan mengisi ruang di antara gigi-gigi roda gigi pada sisi saluran masuk, terbawa ke sekeliling rumah, dan terjepit keluar pada sisi saluran keluar saat gigi-gigi tersebut menyatu kembali. Pompa roda gigi adalah perangkat dengan perpindahan tetap — pompa ini menggerakkan volume yang sama per putaran, berapa pun tekanannya. Mereka beroperasi dengan andal hingga sekitar 250 batang dan banyak digunakan pada mesin pertanian, pembagi kayu, dan peralatan bergerak yang mengutamakan biaya dan kesederhanaan.

Pompa Baling-Baling

Pompa baling-baling menggunakan baling-baling bermuatan pegas atau bertekanan yang dapat masuk dan keluar dari slot pada rotor yang berputar. Saat rotor berputar di dalam cincin bubungan eksentrik, ruang antar baling-baling mengembang pada sisi saluran masuk (menarik cairan) dan berkontraksi pada sisi saluran keluar (mengeluarkan cairan). Pompa baling-baling menghasilkan aliran yang lebih halus dan lebih sedikit kebisingan dibandingkan pompa roda gigi dan umum digunakan pada peralatan mesin dan mesin press industri yang beroperasi pada suhu yang sama. hingga 175 bar .

Pompa Piston

Pompa piston aksial dan radial adalah alat kerja hidrolik industri dan bergerak berkinerja tinggi. Beberapa piston yang disusun mengelilingi poros tengah melakukan gerakan bolak-balik saat poros berputar, menarik cairan pada gaya punggung dan mengeluarkannya pada gaya maju. Pompa piston aksial dengan perpindahan variabel dapat menyesuaikan outputnya dengan mengubah sudut pelat swash, menjadikannya ideal untuk sirkuit sensor beban dan kompensasi tekanan. Mereka beroperasi dengan andal di 350–500 batang dan menawarkan efisiensi volumetrik di atas 95 persen. Produk ini merupakan pilihan standar untuk ekskavator, mesin cetak injeksi, dan instalasi Unit Tenaga Hidraulik yang memerlukan kontrol presisi.

Katup Hidraulik: Mengontrol Arah, Tekanan, dan Aliran

Katup mengatur apa yang terjadi antara Unit Tenaga Hidraulik dan aktuator. Mereka menentukan aktuator mana yang menerima aliran, pada tekanan berapa, dan pada laju berapa. Tanpa katup, sistem hidraulik tidak akan dapat dikendalikan — hanya ada gaya mentah yang tidak terarah.

Katup Kontrol Arah

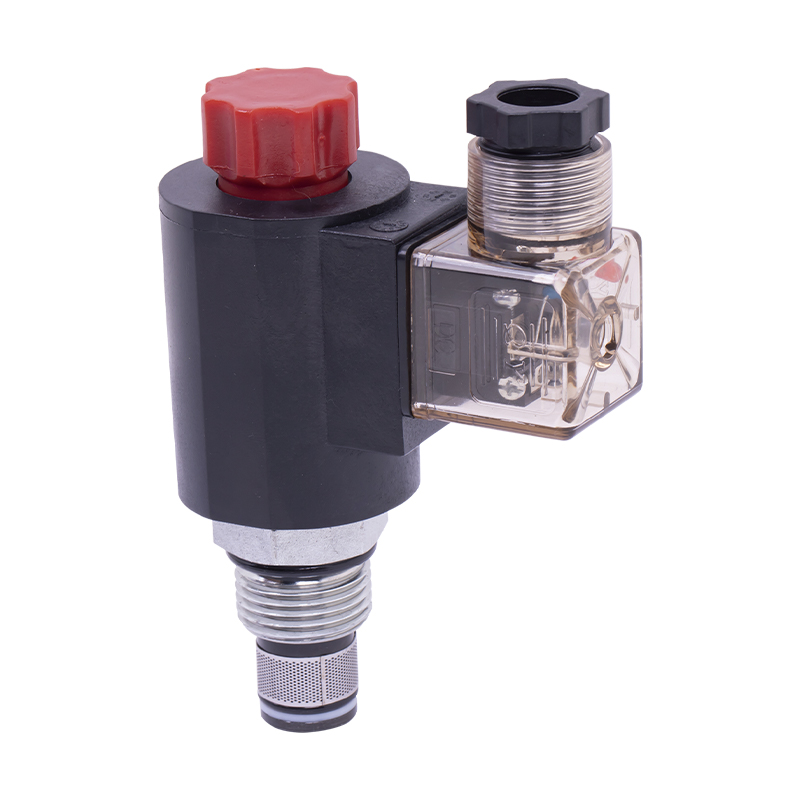

Katup kontrol arah (DCV) mengarahkan cairan bertekanan ke port silinder atau motor yang diinginkan. Katup arah 4/3 — empat port, tiga posisi — adalah jenis yang paling umum dalam hidrolika industri. Pada posisi tengah (netral), aliran dapat diblokir, diarahkan ke tangki, atau dibiarkan mengapung, tergantung konfigurasi pusat yang dipilih. DCV yang dioperasikan dengan solenoid masuk 15–50 milidetik , sehingga cocok untuk siklus otomatis yang cepat dan berulang. DCV proporsional memodulasi posisi spul secara terus menerus, memungkinkan kontrol kecepatan yang mulus daripada peralihan hidup/mati secara tiba-tiba.

Katup Kontrol Tekanan

Katup pelepas mengatur batas atas tekanan sistem maksimum. Katup pereduksi mempertahankan tekanan yang lebih rendah dan konstan di sirkuit sekunder. Katup urutan memicu aktuator kedua hanya setelah sirkuit pertama mencapai tekanan yang disetel — berguna dalam menjepit dan membentuk rangkaian. Katup penyeimbang menahan beban pada posisinya dengan memerlukan tekanan pilot minimum sebelum membiarkan aktuator turun, mencegah penurunan yang tidak terkendali karena gravitasi.

Katup Kontrol Aliran

Katup pengatur aliran membatasi aliran fluida untuk mengatur kecepatan aktuator. Katup jarum sederhana menciptakan lubang yang dapat disesuaikan. Kontrol aliran dengan kompensasi tekanan mempertahankan laju aliran konstan terlepas dari variasi beban — jika beban meningkat dan tekanan sistem meningkat, kompensator secara otomatis menyesuaikan untuk menjaga aliran (dan kecepatan aktuator) tetap konstan. Hal ini penting dalam aplikasi seperti sumbu umpan tekan atau penggerak konveyor yang mengutamakan kecepatan yang konsisten terlepas dari fluktuasi beban.

Aktuator Hidraulik: Mengubah Tekanan Cairan Menjadi Kerja

Aktuator adalah tempat energi hidrolik menjadi kerja mekanis yang berguna. Dua kategori utama mencakup sebagian besar aplikasi: aktuator linier (silinder) dan aktuator putar (motor hidrolik).

Silinder Hidrolik

Silinder hidrolik mengubah tekanan fluida menjadi gaya dan gerak linier. Cairan bertekanan memasuki ujung tutup, mendorong piston dan memanjangkan batang. Untuk menarik kembali, cairan memasuki ujung batang. Karena batang menempati sebagian area ujung batang, gaya ekstensi selalu melebihi gaya retraksi pada tekanan yang sama — pertimbangan desain yang harus diperhitungkan dalam aplikasi penjepitan, pembentukan, dan pengangkatan.

Jenis silinder mencakup silinder tie-rod (mudah diservis, tersedia secara luas dalam ukuran lubang standar dari 25 mm hingga 200 mm), silinder yang dilas (kompak, peringkat tekanan lebih tinggi), dan silinder teleskopik (beberapa tahapan bertingkat untuk langkah panjang dalam panjang keruntuhan pendek, umum pada truk sampah dan trailer tipper). Silinder tugas berat yang digunakan dalam pengepres hidrolik ditangani secara rutin kekuatan melebihi 500 ton .

Motor Hidrolik

Motor hidrolik mengubah aliran dan tekanan fluida menjadi gerakan berputar terus menerus. Motor roda gigi, motor baling-baling, dan motor piston mencerminkan desain pompanya tetapi beroperasi dalam konversi energi terbalik. Motor piston radial torsi tinggi dan kecepatan rendah digunakan pada penggerak roda, derek, dan penggerak konveyor di mana sambungan langsung ke beban menghilangkan kotak roda gigi. Motor roda pada truk pengangkut pertambangan besar mungkin dapat mengirimkan barang torsi lebih dari 10.000 Nm dari paket yang pas di dalam hub roda itu sendiri.

Cairan Hidraulik: Mengapa Ini Lebih Penting Dari Yang Disadari Kebanyakan Orang

Cairan hidraulik bukan sekadar media yang membawa tekanan — ia juga merupakan pelumas untuk setiap pompa, katup, dan aktuator di sirkuit. Pemilihannya secara langsung mempengaruhi efisiensi sistem, umur komponen, dan risiko kegagalan. Penggunaan fluida yang salah, atau membiarkan fluida yang baik terdegradasi, merupakan salah satu penyebab utama kegagalan sistem hidrolik di lapangan.

Cairan berbahan dasar minyak mineral (nilai ISO VG 46 dan ISO VG 68 adalah yang paling umum) digunakan di sebagian besar sistem hidraulik industri dan bergerak. Mereka menawarkan pelumasan yang sangat baik, stabilitas termal yang baik, dan ketersediaan komersial yang luas. ISO VG 46 adalah pilihan default untuk sebagian besar instalasi HPU industri yang beroperasi pada suhu ambien antara 20–50 °C.

Dalam aplikasi di dekat api terbuka, permukaan panas, atau di lingkungan di mana risiko kebakaran menjadi perhatian peraturan – pabrik baja, die casting, penambangan bawah tanah – cairan tahan api diwajibkan. Pilihannya mencakup campuran air-glikol (HFC), ester fosfat (HFD), dan cairan nabati yang dapat terbiodegradasi. Masing-masing dilengkapi dengan persyaratan kompatibilitas khusus untuk segel, pelapis, dan logam. Cairan ester fosfat, misalnya, menyerang seal poliuretan dan memerlukan sistem pembilasan dan penggantian seal secara menyeluruh saat beralih dari oli mineral.

Kontaminasi cairan menyebabkan sekitar 70–80 persen kegagalan sistem hidrolik. Kontaminasi partikulat — serpihan keausan logam, kotoran yang tertelan, pasir pengecoran — bertindak sebagai bahan abrasif pada jarak bebas pompa dan katup yang diukur dalam mikron. Kode kebersihan ISO (ISO 4406) mengklasifikasikan tingkat kontaminasi berdasarkan jumlah partikel per mililiter dalam tiga rentang ukuran. Kebanyakan produsen pompa piston memerlukan kebersihan cairan ISO 16/14/11 atau lebih baik untuk menjaga keabsahan garansi. Untuk mencapai dan mempertahankan tingkat tersebut memerlukan filter saluran balik dengan efisiensi tinggi, filter pernafasan pada titik pengisian reservoir, dan program pengambilan sampel oli secara teratur.

Cara Kerja Sirkuit Hidraulik Lengkap Langkah demi Langkah

Menelusuri fluida melalui sirkuit kerja yang lengkap membuat interaksi antara semua komponen menjadi jelas. Berikut ini penjelasan tentang sistem hidraulik industri pusat terbuka yang ditenagai oleh Unit Tenaga Hidraulik yang menggerakkan silinder kerja ganda.

1. Cairan diam di reservoir. Itu HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. Motor hidup, pompa mengambil cairan. Itu electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. Pompa memberi tekanan pada jalur suplai. Itu pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. Operator atau sistem kontrol memberi sinyal pada katup pengarah. Solenoida menggeser spul katup, menghubungkan jalur suplai pompa ke port ujung tutup silinder dan menghubungkan port ujung batang ke jalur balik.
5. Silinder memanjang saat diberi beban. Cairan bertekanan memasuki ujung tutup, membangun gaya pada permukaan piston. Silinder memanjang, memindahkan cairan dari ujung batang kembali melalui katup dan ke saluran balik.
6. Tekanan sistem meningkat untuk memenuhi resistensi beban. Jika bebannya berat, tekanan sistem akan naik hingga keseimbangan gaya terpenuhi. Jika permintaan melebihi titik setel katup pelepas, katup pelepas akan terbuka dan mengalihkan aliran berlebih ke tangki, mencegah tekanan berlebih.
7. Cairan kembali melewati filter dan penukar panas. Cairan yang kembali dari aktuator melewati filter saluran balik, menghilangkan kontaminasi yang diperoleh selama siklus kerja. Jika penukar panas dipasang, suhu fluida diatur di sini.
8. Cairan kembali ke reservoir, siklus berulang. Fluida yang telah dikondisikan masuk kembali ke dalam reservoir, udara dipisahkan, dan fluida siap untuk kebutuhan berikutnya.

Sistem Hidraulik Pusat Terbuka vs. Pusat Tertutup

Itu terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

Sistem Pusat Terbuka

Dalam sistem pusat terbuka, aliran pompa bersirkulasi kembali ke reservoir melalui jalur tengah terbuka dari katup pengarah ketika tidak ada aktuator yang digunakan. Pompa bekerja pada tekanan rendah dalam keadaan siaga, mengurangi timbulnya panas dan keausan pompa. Pompa roda gigi dengan perpindahan tetap sangat cocok untuk sirkuit pusat terbuka. Ini adalah arsitektur dominan pada traktor pertanian, forklift, dan peralatan bergerak yang lebih sederhana.

Sistem Pusat Tertutup

Dalam sistem pusat tertutup, semua port katup diblokir pada posisi netral. Pompa harus berkapasitas variabel (atau menggunakan akumulator) untuk menghindari deadheading pada tekanan penuh terhadap port yang tersumbat. Pompa piston variabel dengan kompensasi tekanan merupakan pasangan standar — pompa ini mengurangi aliran hingga mendekati nol ketika tidak ada permintaan aktuator, mempertahankan tekanan yang disetel dengan biaya energi minimal. Sistem pusat tertutup mendukung beberapa aktuator independen yang beroperasi secara bersamaan pada tekanan berbeda, menjadikannya standar dalam mesin industri yang kompleks, sistem pengujian servo-hidraulik, dan desain Unit Tenaga Hidraulik yang canggih untuk otomatisasi manufaktur.

Aplikasi Dunia Nyata yang Bergantung pada Sistem Hidraulik

Itu diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

Peralatan Konstruksi dan Pemindahan Tanah

Ekskavator seberat 30 ton dapat memiliki lima atau lebih sirkuit hidraulik yang dikontrol secara independen — boom, arm, bucket, swing, dan travel — semuanya disuplai oleh satu atau dua HPU yang menghasilkan aliran gabungan lebih dari 400 L/mnt pada 350 bar . Sistem hidraulik memungkinkan operator mengayunkan struktur atas secara bersamaan sambil menurunkan boom dan menggulung bucket — gerakan terkoordinasi tiga sumbu yang hampir tidak mungkin dilakukan dengan hubungan mekanis. Dozer perayap, wheel loader, motor grader, dan pemecah batu hidraulik semuanya bergantung pada prinsip inti hidraulik yang sama.

Mesin Press dan Pembentuk Industri

Mesin press stamping logam, palu tempa, mesin press deep-draw, dan mesin cetak kompresi karet semuanya mengandalkan sistem hidrolik untuk menghasilkan gaya utamanya. Mesin tempa hidrolik yang besar dapat berkembang 80.000 kN (8.000 ton) dari kekuatan pembentuk. Unit Tenaga Hidraulik untuk mesin press semacam itu merupakan instalasi yang besar — ​​sering kali merupakan beberapa rakitan pompa dengan daya motor gabungan yang melebihi 1.000 kW — namun kecepatan dan gaya langkah mesin press dapat dikontrol dengan presisi tingkat milimeter melalui sirkuit katup proporsional servo.

Mesin Cetak Injeksi

Mesin cetak injeksi hidrolik konvensional menggunakan HPU pusat untuk menggerakkan rangkaian penjepitan, injeksi, putaran sekrup, dan ejeksi. Mesin gaya penjepit seberat 1.000 ton memerlukan sistem hidraulik yang mampu menghasilkan gaya tersebut berulang kali pada waktu siklus sesingkat 10–15 detik. HPU pompa perpindahan variabel dengan sumbu injeksi katup servo menghasilkan kombinasi gaya penjepitan tinggi dan profil kecepatan injeksi presisi yang menuntut kualitas komponen plastik modern.

Sistem Dirgantara dan Pesawat Terbang

Pesawat komersial menggunakan sistem hidrolik yang beroperasi di 3.000–5.000 psi (207–345 bar) untuk menggerakkan permukaan kontrol penerbangan, roda pendaratan, rem roda, dan pembalik dorong. Boeing 737 memiliki tiga sistem hidrolik independen dengan kapasitas cairan gabungan sekitar 90 liter. Arsitektur redundansi memastikan bahwa tidak ada kegagalan yang dapat menghilangkan tenaga hidrolik pesawat untuk mencapai permukaan kritis. HPU pesawat (disebut paket tenaga hidrolik dalam penerbangan) menggunakan pompa yang digerakkan oleh mesin, pompa motor listrik, dan turbin ram udara sebagai sumber cadangan.

Aplikasi Lepas Pantai dan Kelautan

Pencegah ledakan bawah laut (BOP) di sumur minyak dan gas menggunakan akumulator hidraulik yang telah diisi sebelumnya untuk menutup elemen penyekat ram dan annular yang besar dalam keadaan darurat. Sistem hidraulik pada derek lepas pantai, derek tambat, dan tensioner pemasangan pipa beroperasi dalam semprotan garam, getaran, dan suhu ekstrem yang akan dengan cepat menurunkan kualitas alternatif listrik. Sifat cairan hidraulik yang dapat melumasi sendiri dan toleransi komponen hidraulik terhadap beban kejut menjadikan hidraulik satu-satunya pilihan praktis di lingkungan ini.

Kesalahan Umum Sistem Hidraulik dan Cara Mendiagnosisnya

Bahkan sistem hidrolik yang dirawat dengan baik pun dapat mengalami kesalahan. Mengetahui gejala mana yang menunjukkan akar permasalahan akan mempersingkat waktu pemecahan masalah secara drastis.

Kinerja Aktuator Lambat atau Lemah

Jika silinder memanjang perlahan atau motor berjalan di bawah kecepatan tetapan, periksa aliran dan tekanan keluaran pompa terlebih dahulu. Pompa roda gigi yang aus mungkin hilang 15–25 persen dari aliran terukurnya melalui kebocoran internal sebelum operator menyadari gejala yang jelas. Pembacaan pengukur tekanan yang lebih rendah dari titik setel katup pelepas di bawah beban menunjukkan keausan pompa atau katup pelepas terbuka sebagian. Kebocoran internal dalam silinder (melewati segel piston) menyebabkan mulur di bawah beban berkelanjutan — dapat diuji dengan menerapkan tekanan penuh dan mengukur apakah silinder melayang dengan katup arah diblokir.

Timbulnya Panas Berlebihan

Suhu pengoperasian di atas 60–70 °C mempercepat degradasi cairan, kerusakan seal, dan keausan pompa. Penyebab umumnya termasuk katup pelepas yang dipasang terlalu dekat dengan tekanan kerja (menyebabkan pembuangan aliran berlebih secara terus-menerus), penukar panas yang tersumbat atau berukuran terlalu kecil, volume reservoir yang tidak mencukupi, atau cairan yang terkontaminasi dengan viskositas yang menurun. Sebuah sistem yang berjalan dalam keadaan panas secara terus-menerus akan menggunakan satu set segel dalam waktu yang sangat singkat dibandingkan masa pakai normalnya.

Pengoperasian Pompa Berisik

Kavitasi — pembentukan dan keruntuhan gelembung uap di saluran masuk pompa — menghasilkan bunyi berderak atau bunyi gerinda yang khas dan menyebabkan kerusakan erosi yang parah pada bagian dalam pompa. Hal ini disebabkan oleh saluran hisap yang terbatas, saringan hisap yang tersumbat, cairan yang terlalu dingin dan kental, atau ketinggian reservoir yang terlalu rendah. Aerasi, dimana udara tertelan melalui segel poros yang bocor atau alat pengisap yang longgar, menghasilkan suara rengekan atau busa yang lebih tinggi di dalam reservoir. Kedua kondisi tersebut harus segera diperbaiki untuk menghindari kerusakan pompa.

Kebocoran Eksternal

Kebocoran cairan hidrolik merupakan masalah operasional dan bahaya lingkungan serta kebakaran. Kebocoran pemasangan sering kali disebabkan oleh perakitan yang tidak tepat — sambungan ulir dengan torsi berlebih atau torsi rendah, permukaan segel yang rusak, atau bentuk ulir yang salah (misalnya pencampuran NPT dan BSP). Kebocoran segel batang silinder menunjukkan segel batang yang aus atau rusak, permukaan batang yang tergores, atau pembebanan lateral yang berlebihan pada batang. Dalam setiap kasus, perbaikan dapat dilakukan dengan mudah setelah sumbernya diidentifikasi dengan benar.

Praktik Terbaik Perawatan Sistem Hidraulik

Itu majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• Pengambilan sampel dan analisis minyak: Ambil sampel cairan dari titik turbulen aktif di sirkuit setiap 500–1.000 jam pengoperasian. Analisis laboratorium melaporkan jumlah partikel, viskositas, kadar air, bilangan asam, dan keausan unsur logam. Hasil tren pada beberapa sampel mendeteksi masalah sebelum menyebabkan kegagalan.
• Penggantian filter sesuai jadwal: Ikuti interval pabrikan atau, lebih baik, ganti filter pada kondisi indikator tekanan diferensial. Indikator bypass yang menyala berarti cairan yang terkontaminasi telah bersirkulasi tanpa filter – suatu kejadian serius yang memerlukan penyelidikan penyebab utama.
• Ketinggian reservoir dan pemeliharaan pernafasan: Periksa level setiap hari pada mesin siklus tugas tinggi. Ganti filter pernafasan reservoir sesuai jadwal pabrikan — pernafasan yang tersumbat menciptakan ruang hampa di reservoir yang membantu kavitasi. Kebanyakan alat bantu pernapasan harus diganti setiap saat 1.000–2.000 jam dalam lingkungan industri normal.
• Kopling dan penyelarasan motor: Ketidaksejajaran antara motor HPU dan pompa menimbulkan beban samping radial pada bantalan poros pompa, yang tidak dirancang untuknya. Bahkan ketidaksejajaran paralel sebesar 0,1 mm dapat mengurangi separuh umur bantalan. Penyelarasan laser selama pemasangan dan setelah penggantian motor atau pompa adalah praktik terbaik.
• Pemeriksaan selang dan fitting: Selang hidrolik memiliki masa pakai yang terbatas, apa pun tampilannya. Banyak produsen merekomendasikan penggantian selang pada a siklus enam tahun dalam aplikasi industri. Periksa selang setiap tiga bulan terhadap adanya abrasi, kekusutan, retak penutup, dan keutuhan swage. Kegagalan selang pada tekanan 350 bar merupakan kejadian keselamatan yang serius.
• Verifikasi katup pelepas: Verifikasi tekanan retak katup pelepas setiap tahun menggunakan pengukur uji dan pengukur aliran yang dikalibrasi. Katup pelepas yang berada di bawah titik setelnya akan membatasi gaya sistem maksimum; salah satu yang terbuka akan mencegah penumpukan tekanan sama sekali.

Hidraulik vs. Pneumatik vs. Elektromekanis: Kapan Memilih Masing-Masing

Ketiga teknologi tersebut mentransmisikan dan mengontrol daya, namun masing-masing memiliki batasan kinerja yang jelas lebih unggul dibandingkan yang lain.

Sistem pneumatik menggunakan udara bertekanan pada 6–12 bar dan ideal untuk aktuasi linier tugas ringan bersiklus tinggi: penjepitan, pemindahan komponen, pengepresan kecil, dan alat pneumatik. Keunggulannya adalah bersih (tidak terkontaminasi oli), waktu siklus cepat, dan biaya komponen rendah. Keterbatasannya adalah keluaran gaya — silinder pneumatik berdiameter 63 mm pada 6 bar menghasilkan sekitar 1.870 N, sebagian kecil dari kemampuan hidrauliknya pada ukuran lubang yang sama.

Aktuator elektromekanis (sekrup bola motor servo atau kotak roda gigi motor servo) menawarkan akurasi posisi tertinggi dan pemantauan energi paling mudah. Mereka semakin kompetitif dengan hidrolika dalam rentang kekuatan hingga sekitar 200 kN untuk sumbu linier. Di atas ambang batas tersebut, ukuran motor dan girboks menjadi tidak praktis, dan silinder hidrolik tetap unggul secara teknis dan ekonomis.

Hidraulik tetap menjadi pilihan yang tepat ketika kebutuhan gaya melebihi 200 kN, ketika beban kejut dan toleransi beban berlebih sangat penting, ketika aktuator harus mempertahankan posisi di bawah beban berkelanjutan tanpa penarikan daya terus-menerus, atau ketika lingkungan pengoperasian — panas, getaran, pencucian, risiko ledakan — mengecualikan atau mempersulit solusi kelistrikan. Kemampuan Unit Tenaga Hidraulik untuk menyuplai banyak aktuator pada tekanan dan aliran berbeda dari satu sumber daya juga memberikan keunggulan arsitektur sistem yang sulit ditiru dengan penggerak elektromekanis terdistribusi.
