Cara Kerja Hidraulik: Prinsip, Komponen & Sistem

Cara Kerja Hidraulik: Prinsip Inti

Hidraulik bekerja dengan menggunakan fluida bertekanan — hampir selalu oli — untuk menyalurkan gaya dan gerakan dari satu titik ke titik lainnya. Fisika yang mendasarinya berasal dari Hukum Pascal, yang menyatakan bahwa tekanan yang diterapkan pada fluida dalam ruang tertutup diteruskan secara merata ke segala arah ke seluruh fluida. Sederhananya: dorong salah satu ujung sistem yang tertutup rapat dan berisi cairan, dan gaya tersebut akan bergerak seketika dan seragam ke mana pun SEBUAHnda mengarahkannya.

Hal ini membuat hidrolika sangat berguna. Gaya yang relatif kecil yang diterapkan pada area yang luas dapat menghasilkan gaya keluaran yang sangat besar pada area yang lebih kecil — atau gaya yang sama dapat menggerakkan beban melintasi jarak yang jauh dengan kontrol yang baik. Kombinasi itu perkalian gaya, presisi, dan kekompakan Inilah sebabnya mengapa sistem hidraulik menggerakkan ekskavator, roda pendaratan pesawat terbang, mesin press industri, dan ratusan alat berat lainnya yang perlu menangani beban serius tanpa hubungan mekanis yang sangat besar.

Inti dari sebagian besar instalasi hidrolik modern terletak pada a Unit Tenaga Hidraulik (HPU) — rakitan mandiri yang menghasilkan, mengkondisikan, dan menyalurkan fluida bertekanan ke aktuator yang melakukan pekerjaan sebenarnya. Memahami bagaimana fungsi sistem secara keseluruhan berarti memahami apa yang terjadi pada setiap tahap, dari reservoir ke silinder dan kembali lagi.

Hukum Pascal dan Fisika Dibalik Perkalian Gaya

Blaise Pascal merumuskan prinsipnya pada tahun 1650-an, namun penerapan tekniknya mulai berkembang selama Revolusi Industri. Hukumnya jelas: dalam fluida statis, setiap perubahan tekanan pada satu titik diteruskan tanpa kehilangan ke setiap titik lain dalam fluida. Tidak ada pengaruh mekanis atau pengurangan gigi — cairan itu sendiri yang membawa sinyal.

Hasil praktisnya adalah persamaan sederhana namun kuat:

Gaya = Tekanan × Luas

Jika Anda memberikan tekanan 100 bar pada silinder dengan luas piston 50 cm², gaya keluarannya adalah 50.000 N — kira-kira 5 ton. Tingkatkan area piston hingga 500 cm² pada tekanan yang sama dan Anda mendapatkan 500.000 N, atau 50 ton. Pompa yang menghasilkan 100 bar tidak berubah; hanya ukuran silinder yang mengubah gaya keluaran. Skalabilitas ini tidak mungkin ditandingi dengan sistem mekanis murni dengan kekompakan yang sebanding.

Namun ada trade-off. Anda tidak bisa mendapatkan sesuatu dengan cuma-cuma. Silinder yang lebih besar yang memberikan gaya lebih besar akan bergerak lebih lambat bila disuplai dengan laju aliran yang sama. Hubungan antara aliran, tekanan, dan kecepatan adalah tetap: meningkatkan gaya dengan memperbesar piston, dan piston bergerak lebih lambat secara proporsional untuk keluaran pompa yang sama. Inilah sebabnya perancang sistem hidrolik harus menyeimbangkan ukuran aktuator, kapasitas pompa, dan tekanan operasi untuk setiap aplikasi.

Mengapa Cairan Digunakan Daripada Udara atau Hubungan Mekanis

Cairan pada dasarnya tidak dapat dimampatkan pada tekanan kerja praktis. Oli hidrolik yang dikompresi hingga 350 bar mengubah volume kurang dari 2%. Hampir tidak dapat dimampatkan ini berarti aktuator hidraulik merespons hampir secara instan dan mempertahankan posisinya di bawah beban tanpa melayang — suatu sifat yang tidak dapat ditandingi oleh sistem pneumatik (berbasis udara), karena udara dapat dikompresi dan bertindak lebih seperti pegas. Untuk aplikasi yang memerlukan penahan beban yang presisi, seperti derek yang menahan beban di udara atau mesin press yang mempertahankan gaya penjepit, hidraulik adalah pilihan default.

Hubungan mekanis — roda gigi, tuas, sekrup timah — secara teoritis dapat melakukan pekerjaan serupa, namun menjadi sangat besar dan berat pada tingkat gaya yang tinggi. Mesin press hidrolik seberat 100 ton muat di bengkel. Persamaan mekanisnya akan memenuhi sebuah bangunan.

Komponen Utama Sistem Hidraulik

Setiap sirkuit hidrolik — mulai dari tiang forklift sederhana hingga sistem kemudi kapal yang kompleks — memiliki seperangkat komponen inti yang sama. Masing-masing mempunyai tugas tertentu, dan kegagalan salah satu bagian biasanya menyebabkan keseluruhan sistem tidak berfungsi.

waduk

Reservoir menyimpan fluida hidrolik ketika tidak bersirkulasi dalam sistem. Fungsinya lebih dari sekedar menampung minyak — reservoir yang dirancang dengan baik memungkinkan gelembung udara keluar dari cairan (de-aerasi), menghilangkan panas, dan memungkinkan partikel kontaminan mengendap. Sebagian besar reservoir berukuran untuk menampung setidaknya tiga hingga lima kali laju aliran pompa per menit, sehingga memberikan waktu tunggu yang cukup bagi minyak untuk mengkondisikan dirinya sendiri sebelum disirkulasikan kembali. Dalam rakitan Unit Tenaga Hidraulik industri, reservoir biasanya berupa tangki baja yang dilas dengan lubang inspeksi, sumbat pembuangan, pengukur ketinggian, dan filter pernafasan untuk memungkinkan pertukaran udara tanpa menimbulkan kontaminasi.

Pompa Hidrolik

Pompa mengubah energi mekanik (dari motor atau mesin listrik) menjadi aliran fluida. Itu tidak menciptakan tekanan secara langsung — itu menciptakan aliran. Tekanan hanya terbentuk ketika aliran tersebut bertemu dengan hambatan di sirkuit. Tiga jenis pompa utama yang digunakan dalam sistem hidrolik adalah:

• Pompa roda gigi — sederhana, kuat, dan murah; perpindahan tetap; umum dalam aplikasi tekanan rendah hingga sekitar 200–250 bar
• Pompa baling-baling — lebih senyap dibandingkan pompa roda gigi, kemampuan tekanan sedang, cocok untuk peralatan mesin yang memerlukan kebisingan rendah
• Pompa piston — efisiensi dan kemampuan tekanan tertinggi, seringkali hingga 400–700 bar; tersedia dalam perpindahan tetap atau variabel; pilihan standar untuk aplikasi industri dan seluler yang menuntut

Pompa piston dengan perpindahan variabel sangat berharga karena dapat menyesuaikan outputnya agar sesuai dengan permintaan aktual, sehingga secara drastis mengurangi pemborosan energi dibandingkan dengan pompa dengan perpindahan tetap yang harus melewati aliran berlebih melalui katup pelepas.

Katup Kontrol

Katup mengarahkan, mengatur, dan membatasi aliran fluida ke seluruh rangkaian. Kategori utamanya adalah:

• Katup kontrol arah (DCV) — menentukan aktuator mana yang menerima aliran dan ke arah mana aliran itu bergerak; biasanya dioperasikan dengan solenoid untuk kendali jarak jauh atau otomatis
• Katup pelepas tekanan — bertindak sebagai batas atas keamanan sistem; ketika tekanan melebihi titik setel, mereka membuka dan mengalihkan aliran kembali ke tangki, mencegah kerusakan komponen
• Katup pengatur aliran — mengukur laju aliran ke aktuator, mengontrol kecepatannya secara independen dari variasi beban
• Periksa katup — memungkinkan aliran hanya dalam satu arah, melindungi komponen dari tekanan balik dan mencegah penyimpangan beban

Aktuator: Silinder dan Motor

Aktuator mengubah energi fluida kembali menjadi kerja mekanis. Silinder hidrolik menghasilkan gerakan linier — batang piston memanjang dan memendek. Motor hidrolik menghasilkan gerakan berputar, seperti pompa yang bekerja secara terbalik. Gaya silinder umumnya berkisar dari beberapa kilonewton untuk mesin kecil hingga puluhan ribu kilonewton dalam mesin press industri berat dan peralatan pengangkat lepas pantai.

Filter dan Penukar Panas

Kontaminasi adalah penyebab nomor satu kegagalan komponen hidrolik — penelitian yang dilakukan oleh produsen komponen secara konsisten menyebutkan hal tersebut 70–80% kegagalan hidrolik terhadap kontaminasi cairan. Filter menghilangkan partikel padat; sebagian besar sistem industri menargetkan tingkat kebersihan ISO 16/14/11 atau lebih baik. Penukar panas (pendingin oli) menjaga suhu cairan dalam kisaran pengoperasian yang direkomendasikan, biasanya 30–60 °C untuk sistem oli mineral. Panas berlebih yang terus-menerus akan menurunkan kekentalan oli, mempercepat oksidasi, dan memperpendek umur seal secara drastis.

Apa Itu Unit Tenaga Hidraulik dan Apa Kegunaannya

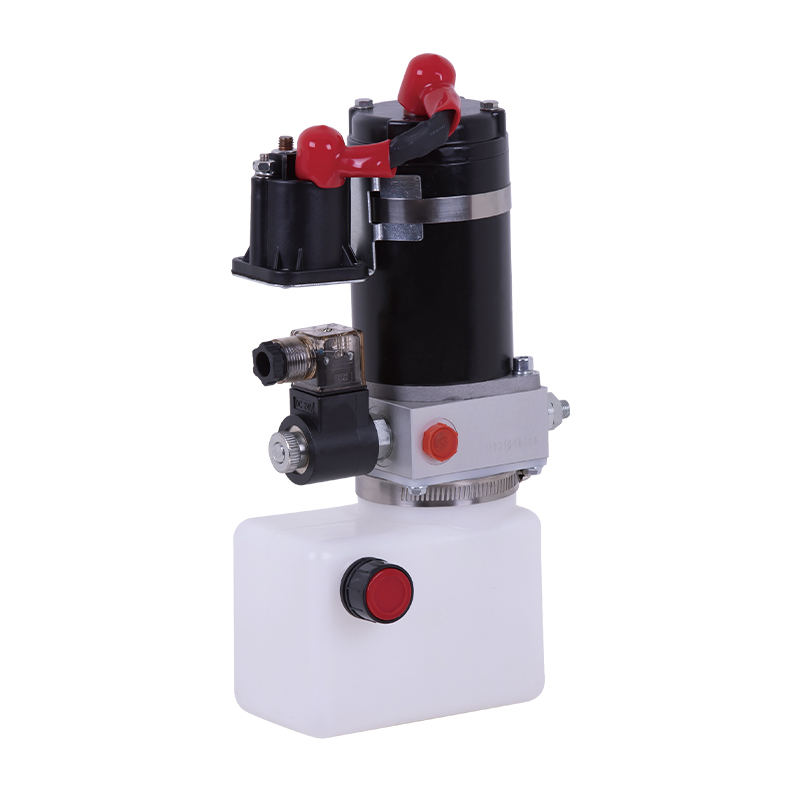

A Unit Tenaga Hidrolik (HPU) — terkadang disebut paket tenaga hidrolik — adalah sumber energi hidrolik yang dikemas dalam suatu sistem. Ini mengintegrasikan motor, pompa, reservoir, katup pelepas, filter, dan seringkali pendingin ke dalam satu rakitan yang dipasang di selip yang dapat dipasang dan digunakan sebagai satu unit. HPU adalah "ruang mesin" dari sirkuit hidrolik; segala sesuatu di hilir – silinder, motor, katup – terhubung kembali ke sana.

Dalam lingkungan industri, Unit Tenaga Hidraulik dapat melayani satu mesin atau menyuplai cairan bertekanan ke seluruh lini produksi melalui manifold pusat. Anjungan lepas pantai biasanya menggunakan HPU dengan daya beberapa ratus kilowatt untuk menggerakkan pencegah ledakan, penegang riser, dan peralatan penanganan pipa. Sebaliknya, HPU kompak untuk mesin press pembentuk logam kecil mungkin memiliki motor 5 kW dan reservoir 20 liter.

Pertimbangan Desain Unit Tenaga Hidraulik

Memilih dan menentukan Unit Tenaga Hidraulik melibatkan beberapa pilihan yang saling bergantung:

• Tekanan operasi — sebagian besar HPU industri memiliki nilai antara 150 dan 350 bar; tekanan yang lebih tinggi memungkinkan aktuator yang lebih kecil untuk menghasilkan gaya yang sama tetapi memerlukan segel dan selang dengan kualitas yang lebih tinggi
• Laju aliran — menentukan kecepatan aktuator; harus disesuaikan dengan jumlah dan ukuran aktuator yang dilayani secara bersamaan
• waduk capacity — reservoir yang lebih besar meningkatkan pengelolaan panas dan de-aerasi; reservoir yang berukuran terlalu kecil menyebabkan panas berlebih dan kavitasi
• Tipe motorik — motor listrik merupakan standar untuk instalasi tetap; mesin diesel atau bensin menggerakkan HPU seluler di mana listrik tidak tersedia
• Kecanggihan kontrol — sistem hidup/mati dasar sesuai dengan aplikasi sederhana; HPU yang proporsional atau dikontrol servo memungkinkan pengaturan tekanan dan aliran yang tepat, penting untuk cetakan injeksi, mesin CNC, dan rig pengujian

Unit Tenaga Hidraulik yang dirancang dengan baik juga mencakup instrumentasi: pengukur tekanan, sensor suhu, sakelar level, dan seringkali PLC atau panel kontrol untuk mengotomatiskan urutan start/stop, memantau kondisi cairan, dan menyediakan alarm kesalahan. Instrumentasi ini mengubah HPU menjadi sistem yang dapat dikelola dan dipelihara.

Bagaimana Fluida Mengalir Melalui Sirkuit Hidraulik Lengkap

Menjelajahi siklus operasi yang lengkap menunjukkan bagaimana setiap komponen berkontribusi. Ambil contoh rangkaian silinder kerja ganda sederhana - jenis yang digunakan dalam mesin press hidrolik atau unit penjepit peralatan mesin:

1. Motor listrik di Unit Tenaga Hidraulik menghidupkan dan menggerakkan pompa. Pompa menarik cairan dari reservoir melalui saringan hisap.
2. Pompa menyalurkan aliran oli secara terus menerus ke saluran tekanan. Karena aktuator belum bergerak, tekanan meningkat dengan cepat. Katup pelepas sistem memonitor tekanan ini dan terbuka jika melebihi batas maksimum yang ditetapkan, mengembalikan kelebihan oli ke reservoir.
3. Operator (atau PLC) memberi energi pada solenoid pada katup pengatur arah, menggeser spulnya. Oli sekarang dialirkan ke ujung tutup silinder — sisi lubang penuh — mendorong batang piston ke luar. Minyak yang kembali dari rod-end mengalir kembali melalui DCV dan masuk ke reservoir.
4. Silinder memanjang dan melakukan kerja — menekan, menjepit, membentuk. Tekanan sistem meningkat agar sesuai dengan beban. Jika bebannya sangat berat, tekanannya mendekati pengaturan katup pelepas. Jika bebannya ringan, tekanannya tetap rendah dan konsumsi energinya sedikit.
5. Untuk menarik kembali, solenoid menghilangkan energi (atau membalikkan), DCV bergeser mundur, dan oli mengalir ke ujung batang silinder. Piston memendek dan oli keluar dari ujung tutup kembali ke tangki.
6. Oli yang kembali melewati filter saluran balik sebelum masuk kembali ke reservoir, menghilangkan kontaminasi yang didapat selama siklus.

Rangkaian lengkap tersebut — dari reservoir melalui pompa, katup, silinder, dan kembali ke reservoir — merupakan sirkuit hidrolik tertutup. Sistem modern menambahkan penyempurnaan: pompa variabel dengan kompensasi tekanan yang hanya menghasilkan aliran saat aktuator membutuhkannya, katup proporsional yang memungkinkan peningkatan kecepatan mulus, dan akumulator yang menyimpan cairan bertekanan untuk memenuhi kebutuhan puncak singkat tanpa membuat pompa terlalu besar.

Peran Akumulator

Akumulator patut mendapat perhatian khusus karena sering disalahpahami. Akumulator hidrolik menyimpan energi dalam cairan bertekanan (jenis kandung kemih atau piston adalah yang paling umum), menggunakan gas nitrogen terkompresi sebagai media penyimpanan energi. Mereka mempunyai beberapa fungsi: memperlancar denyut tekanan dari pompa roda gigi, menyuplai semburan pendek aliran tinggi yang memerlukan pompa yang jauh lebih besar, dan menjaga tekanan sistem saat pompa mati (misalnya, menahan benda kerja yang dijepit saat mesin berputar di antara pengoperasian). Dalam sistem darurat atau sistem yang aman dari kegagalan – misalnya roda pendaratan pesawat terbang – akumulator menyediakan energi tersimpan yang cukup untuk menyelesaikan operasi penting bahkan jika sumber listrik utama mati.

Cairan Hidraulik: Apa Itu dan Mengapa Penting

Fluida bukan hanya media pasif, namun merupakan material rekayasa yang penting. Cairan hidrolik harus menyalurkan daya secara bersamaan, melumasi bagian-bagian yang bergerak di dalam pompa dan katup, melindungi permukaan logam dari korosi, tahan terhadap busa, dan tetap stabil pada rentang suhu yang luas. Pemilihan cairan yang salah akan memperpendek umur komponen dan menyebabkan perilaku sistem tidak menentu.

Jenis Cairan Dibandingkan

• Minyak mineral (ISO VG 46 atau 68) — pekerja keras hidrolika industri; pelumasan yang baik, ketersediaan luas, hemat biaya; tidak cocok jika risiko kebakaran atau pencemaran lingkungan menjadi perhatian
• Cairan tahan api (HFA, HFB, HFC, HFD) — digunakan dalam die casting, pabrik baja, pertambangan, dan lingkungan lain di mana kebocoran cairan dapat menghubungi sumber penyulutan; biasanya lebih mahal dan memiliki karakteristik pelumasan dan kompatibilitas yang berbeda
• Cairan yang dapat terbiodegradasi (berbahan dasar minyak nabati atau ester sintetis) — diperlukan di lokasi yang sensitif terhadap lingkungan seperti aplikasi kehutanan, kelautan, dan pertanian; biasanya lebih mahal dengan masa pakai lebih pendek
• Campuran air-glikol — tahan api namun memerlukan Unit Tenaga Hidraulik dan komponen sirkuit yang dirancang khusus untuk cairan berbahan dasar air; memerlukan pemantauan kadar air secara hati-hati

Pemilihan tingkat viskositas tergantung pada suhu pengoperasian. Cairan yang terlalu encer pada suhu pengoperasian menghasilkan pelumasan yang tidak memadai; yang terlalu kental pada saat start menyebabkan kavitasi (pembentukan gelembung uap pada saluran masuk pompa) dan kehilangan daya yang berlebihan. ISO VG 46 cocok untuk sebagian besar aplikasi industri iklim sedang yang beroperasi pada suhu 40–60 °C. Aplikasi di iklim dingin atau berkecepatan tinggi mungkin memerlukan VG 32 atau lebih rendah.

Sistem Pusat Terbuka vs. Pusat Tertutup

Istilah "pusat terbuka" dan "pusat tertutup" menggambarkan apa yang terjadi pada aliran pompa ketika semua aktuator dalam keadaan diam — ini adalah salah satu pilihan desain paling mendasar dalam sistem hidrolik.

Dalam sebuah sistem pusat terbuka , katup pengatur arah memungkinkan aliran pompa bersirkulasi terus menerus kembali ke tangki melalui badan katup saat aktuator dalam keadaan idle. Tekanannya rendah (cukup untuk mengatasi tekanan balik saluran balik). Hal ini sederhana dan dapat diandalkan — ini merupakan pengaturan standar pada sebagian besar peralatan bergerak (traktor, forklift, mesin konstruksi) — namun hal ini membuang energi secara terus-menerus dalam sirkulasi cairan meskipun tidak ada pekerjaan yang dilakukan.

dalam sebuah sistem pusat tertutup , katup menghalangi aliran saat aktuator dalam keadaan idle. Hal ini memaksa sistem untuk menggunakan pompa perpindahan variabel (yang mengurangi outputnya hingga mendekati nol ketika aliran tidak diperlukan) atau katup pembongkaran yang membuang aliran ke tangki pada tekanan yang sangat rendah. Sistem pusat tertutup lebih hemat energi dan merupakan standar pada mesin industri modern dan peralatan bergerak berperforma tinggi. Unit Tenaga Hidraulik dalam sistem ini sering kali dilengkapi kontrol sensor beban, di mana pompa menyesuaikan perpindahannya secara real-time untuk mempertahankan tekanan sebanyak yang dibutuhkan aktuator saat ini — biasanya 20–30 bar di atas tekanan beban.

Elektrohidraulik dan Kontrol Proporsional

Hidraulik tradisional menggunakan katup solenoid hidup/mati — aktuator bergerak dengan kecepatan penuh atau berhenti. Hidraulik proporsional menggantikan katup proporsional atau servo yang memodulasi aliran secara terus menerus sebanding dengan sinyal perintah listrik. Hasilnya adalah kontrol gerakan yang halus, dapat diprogram, dan dapat diulang yang dapat diintegrasikan dengan PLC, pengontrol CNC, dan sistem otomasi berbasis komputer.

Katup proporsional beroperasi dengan prinsip hidrolik yang sama — tekanan, aliran, Hukum Pascal — tetapi menambahkan motor gaya linier atau motor torsi yang memposisikan spool katup dengan presisi. Sinyal 0–10 V atau 4–20 mA dari pengontrol memerintahkan katup ke posisi mana pun antara tertutup penuh dan terbuka penuh. Katup servo, varian yang lebih presisi (dan mahal), dapat mencapainya akurasi posisi di bawah 0,01 mm dalam aplikasi silinder loop tertutup.

Desain Unit Tenaga Hidraulik modern semakin menggabungkan kontrol elektrohidraulik di tingkat HPU: pompa perpindahan variabel dengan kontrol tekanan atau aliran elektronik, motor pompa yang digerakkan oleh servo (di mana penggerak listrik berkecepatan variabel menggantikan pengaturan pompa variabel motor berkecepatan tetap tradisional), dan pemantauan kondisi terintegrasi. HPU penggerak servo dapat mengurangi konsumsi energi sebesar 30–60% dibandingkan dengan HPU pompa tetap konvensional dalam aplikasi dengan siklus kerja yang sangat bervariasi, seperti cetakan injeksi atau die casting.

Aplikasi Umum dan Mengapa Hidraulik Memenangkan Masing-masing

Sistem hidraulik muncul di mana pun diperlukan gaya tinggi, kepadatan daya, atau kontrol beban yang presisi. Kategori berikut menggambarkan mengapa hidrolika tetap dominan meskipun alternatif elektromekanis semakin banyak:

Peralatan Konstruksi dan Pertambangan

Ekskavator, buldoser, dan pemecah batu hidraulik mengandalkan hidraulik karena tidak ada teknologi lain yang memberikan kombinasi gaya tinggi, variasi kecepatan tak terbatas, dan keandalan yang tangguh dalam paket mobile bertenaga mesin yang sama. Ekskavator seberat 20 ton biasanya menjalankan dua atau tiga pompa piston berkapasitas variabel yang digerakkan oleh mesin dieselnya, yang secara kolektif menyuplai beberapa ratus liter per menit ke motor ayun, motor travel, dan silinder boom/lengan/bucket — semuanya dapat dikontrol secara bersamaan dan independen.

Pembentukan Logam dan Pengepresan Industri

Pengepresan lembaran logam, penempaan, dan pengepresan dalam menggunakan silinder hidrolik karena gaya dapat dipertahankan konstan sepanjang langkah — tidak seperti pengepres eksentrik mekanis atau engkol, yang memiliki kurva gaya sinusoidal. Mesin press hidrolik dapat menampung tonase penuh pada setiap titik dalam langkahnya, yang penting untuk membentuk pelat tebal atau untuk operasi pencetakan koin yang presisi. Pengepres hidrolik industri secara rutin menghasilkan kekuatan sebesar 1.000 hingga 10.000 ton dari susunan Unit Tenaga Hidraulik yang ringkas.

Dirgantara dan Penerbangan

Permukaan kendali penerbangan pesawat, roda pendaratan, dan pembalik dorong digerakkan secara hidrolik pada sebagian besar jet komersial besar. Boeing 747 menjalankan tiga sistem hidrolik independen, masing-masing pada 207 bar (3.000 psi) , dengan total kapasitas waduk gabungan sekitar 600 liter. Hidraulik lebih disukai di sini karena sangat padat daya (relatif kecil dan ringan terhadap keluaran gaya), kaku (fluida yang tidak dapat dimampatkan berarti posisi permukaan yang tepat), dan dipahami dengan baik dalam hal mode kegagalan — penting dalam lingkungan bersertifikasi keselamatan.

Kelautan dan Lepas Pantai

Perangkat kemudi kapal, derek dek, penutup palka, pencegah ledakan lepas pantai, dan sistem kendali kepala sumur bawah laut semuanya menggunakan hidrolik. Unit Tenaga Hidraulik Lepas Pantai dirancang untuk beroperasi di atmosfer yang mudah meledak (berperingkat ATEX) dan sering kali dilengkapi dengan pompa redundan, akumulator cadangan darurat, dan pemantauan cairan berkelanjutan. HPU bawah laut beroperasi pada kedalaman di mana tekanan sekitar melebihi 300 bar – sebuah tantangan desain yang memerlukan reservoir dengan kompensasi tekanan dan segel komponen yang diberi peringkat khusus.

Pengolahan Plastik dan Karet

Mesin cetak injeksi adalah salah satu pasar tunggal terbesar untuk sistem hidrolik. Fungsi injeksi, penjepitan, dan ejeksi masing-masing memerlukan profil tekanan dan aliran yang berbeda dalam satu siklus pendek. HPU servo-hidraulik telah menjadi standar dalam industri ini, menawarkan kemampuan gaya hidrolik dengan efisiensi energi dan kemampuan pengulangan penggerak listrik. Waktu siklus di bawah 10 detik adalah hal yang umum untuk suku cadang bervolume tinggi, yang berarti HPU dapat menyelesaikan ratusan ribu siklus per tahun — ketahanan dan keandalan adalah yang terpenting.

Hidraulik vs. Pneumatik vs. Sistem Elektromekanis

Setiap teknologi transmisi daya memiliki kekuatan dan kelemahan nyata. Pilihan antara sistem hidrolik, pneumatik, dan elektromekanis (sekrup bola, motor linier, rak dan pinion) tergantung pada tingkat gaya, kecepatan, presisi, lingkungan, dan total biaya kepemilikan.

Aktuator linier elektromekanis (terutama yang digerakkan oleh motor servo melalui sekrup bola) telah membuat terobosan signifikan dalam aplikasi yang dulunya didominasi oleh hidrolika — terutama di mana kebersihan, efisiensi energi, dan penentuan posisi yang tepat merupakan prioritas, seperti manufaktur farmasi atau peralatan semikonduktor. Namun, pada tingkat gaya di atas sekitar 50–100 kN, ukuran fisik dan biaya alternatif elektromekanis menjadi mahal, dan hidrolika tetap tidak tertandingi.

Masalah Umum Sistem Hidraulik dan Cara Mendiagnosisnya

Sistem hidrolik memberikan gejala yang jelas ketika terjadi kesalahan. Mengetahui apa yang ditunjukkan oleh setiap gejala akan mengurangi waktu diagnosis secara signifikan.

Kinerja Aktuator Lambat atau Lemah

Ketika silinder memanjang dengan lambat atau tidak dapat mencapai gaya penuh, hal yang biasanya dicurigai adalah: pompa yang aus (pintas internal mengurangi efisiensi volumetrik), katup pelepas yang turun rendah atau macet terbuka, katup penyeimbang atau penahan beban yang bocor, atau katup pemintas silinder internal melewati segel yang aus. Memeriksa tekanan sistem dengan pengukur di outlet pompa akan segera menunjukkan apakah pompa menghasilkan tekanan terukur. Jika tekanan pompa normal tetapi aktuatornya lambat, masalahnya ada di bagian hilir — kemungkinan besar pada katup atau silinder itu sendiri.

Panas Berlebihan

Oli hidrolik yang beroperasi pada suhu di atas 60–70 °C akan cepat rusak, kehilangan viskositas, dan merusak seal. Panas berlebih biasanya menunjukkan: oil cooler berukuran terlalu kecil atau tersumbat, katup pelepas yang terus-menerus retak (membuang energi sebagai panas), pompa berputar secara internal karena keausan, atau sirkuit yang telah didesain ulang untuk bekerja pada tugas yang lebih tinggi daripada desain termal asli yang diizinkan. Termometri inframerah pada saluran balik, pendingin, dan reservoir menunjukkan dengan tepat di mana panas dihasilkan.

Kebisingan dan Getaran

Pompa yang merengek atau menjerit biasanya berarti kavitasi - pompa tidak mendapatkan cukup cairan di saluran masuknya. Penyebabnya antara lain saringan hisap yang tersumbat, selang hisap yang roboh, level cairan yang terlalu rendah, atau cairan yang kekentalannya terlalu tinggi untuk suhu pengoperasian. Bunyi ketukan atau gemeretak lebih sering disebabkan oleh aerasi - udara masuk ke dalam fluida melalui alat hisap yang longgar atau segel poros pompa yang bocor, menyebabkan gelembung udara pecah dengan hebat di dalam pompa. Kedua kondisi tersebut merusak bagian dalam pompa dengan cepat; kavitasi dan aerasi merupakan penyebab utama kegagalan pompa dini.

Kebocoran Eksternal

Kebocoran oli yang terlihat adalah tanda paling jelas dari kegagalan segel, retaknya fitting, atau kerusakan selang. Selain bahaya keselamatan dan lingkungan, kebocoran eksternal menunjukkan tingkat kebersihan cairan terganggu karena penambahan minyak riasan. Sistem apa pun yang kehilangan lebih dari 1–2% volume minyaknya per bulan harus segera diselidiki. Selang biasanya memiliki masa pakai 5–7 tahun, apa pun kondisi visualnya, dan penggantian terjadwal merupakan praktik yang baik dalam aplikasi industri dengan siklus tinggi.

Praktik Terbaik Perawatan Sistem Hidraulik

Sebagian besar kegagalan hidrolik dapat dicegah. Program pemeliharaan disiplin yang berfokus pada kebersihan cairan, suhu, dan deteksi kesalahan dini akan memperpanjang umur komponen dua hingga lima kali lipat dibandingkan dengan pendekatan reaktif (perbaiki ketika rusak).

• Pengambilan sampel dan analisis minyak — mengambil sampel cairan setiap 500–1.000 jam pengoperasian; analisis laboratorium mengungkapkan tingkat kontaminasi, kadar air, produk oksidasi, dan keausan logam yang menunjukkan komponen mana yang terdegradasi sebelum rusak parah.
• Penggantian penyaring — ikuti interval servis pabrikan atau ganti bila indikator tekanan diferensial menunjukkan elemen dimuat; berjalan dengan filter yang tersumbat melewati oli yang terkontaminasi langsung ke pompa
• Perawatan filter pernafasan — reservoir pernafasan seringkali merupakan satu-satunya sumber masuknya kontaminasi terbesar; periksa dan ganti secara teratur, terutama di lingkungan berdebu
• Pemantauan suhu — memasang pengukur atau sensor suhu pada saluran balik dan menyetel alarm pada suhu 60 °C; selidiki suhu berkelanjutan di atas ambang batas itu
• Pemeriksaan selang dan fitting — perhatikan adanya gesekan, kerusakan akibat sinar UV, dan korosi pada fitting di setiap servis; ganti selang apa pun yang menunjukkan kerusakan eksternal berapa pun usianya
• Tren kinerja pompa — mengukur aliran pembuangan kotak pompa secara berkala; peningkatan aliran pembuangan menunjukkan peningkatan keausan internal dan memperkirakan berapa sisa umur pompa sebelum keluaran menjadi tidak memadai

Unit Tenaga Hidraulik dengan pemeliharaan preventif yang tepat harus berfungsi 20.000–40.000 jam masa pakai dari pompa dan motornya — setara dengan 10–20 tahun dalam operasi industri dua shift. Sistem yang terabaikan jarang mencapai setengahnya.

Pertanyaan Yang Sering Diajukan Tentang Cara Kerja Hidraulik

Fluida apa yang digunakan dalam sistem hidrolik?

Sebagian besar sistem hidraulik menggunakan oli hidraulik berbahan dasar mineral, biasanya ISO VG 46 atau VG 68. Cairan tahan api, oli yang dapat terbiodegradasi, dan campuran air-glikol digunakan jika peraturan lingkungan atau risiko kebakaran mengharuskannya. Cairan tersebut harus kompatibel dengan segel, selang, dan logam dalam sistem — selalu konsultasikan dengan produsen peralatan sebelum mengganti jenis cairan.

Apa perbedaan antara pompa hidrolik dan motor hidrolik?

Pompa hidrolik digerakkan secara mekanis (oleh motor atau mesin listrik) dan mengubah energi mekanik menjadi aliran dan tekanan fluida. Motor hidrolik melakukan hal sebaliknya - ia menerima fluida bertekanan dan mengubahnya menjadi keluaran mekanis putar. Banyak desain pompa yang secara teoritis dapat dijalankan sebagai motor, meskipun dalam praktiknya pompa dan motor dioptimalkan secara berbeda untuk perannya masing-masing.

Berapa tekanan yang digunakan sistem hidrolik?

Sistem hidrolik industri paling umum beroperasi antara 100 dan 350 bar (1.450–5.000 psi). Peralatan bergerak (excavator, crane) biasanya beroperasi pada tekanan 250–350 bar. Hidraulik pesawat biasanya menggunakan 207 bar (3.000 psi), dengan beberapa pesawat baru beralih ke 350 bar (5.000 psi) untuk menghemat bobot melalui komponen yang lebih kecil. Sistem tekanan ultra tinggi untuk aplikasi khusus dapat melebihi 1.000 bar.

Mengapa sistem hidrolik menjadi terlalu panas?

Sistem hidraulik menghasilkan panas setiap kali fluida dialirkan melintasi katup atau melewati katup pelepas — semua penurunan tekanan tersebut diubah menjadi panas. Panas berlebih terjadi ketika panas yang dihasilkan melebihi kapasitas pendinginan sistem. Penyebab umumnya termasuk ukuran pendingin yang terlalu kecil, pendingin atau penukar panas yang tersumbat, katup pelepas yang terus-menerus terbuka, pompa dengan efisiensi volumetrik yang buruk, atau siklus kerja yang lebih menuntut daripada desain awal yang ditentukan.

Terdiri dari apakah Unit Tenaga Hidraulik?

Unit Tenaga Hidraulik biasanya terdiri dari reservoir, motor listrik (atau mesin pembakaran untuk unit bergerak), satu atau lebih pompa hidrolik, katup pelepas sistem, filter tekanan, filter saluran balik, filter pernafasan, pengukur ketinggian dan suhu cairan, dan seringkali pendingin oli. HPU yang lebih canggih mencakup katup pengarah, katup pengurang tekanan, kontrol aliran, akumulator, dan panel kontrol yang dapat diprogram — semua yang diperlukan untuk menghasilkan, mengkondisikan, dan menyalurkan tenaga hidrolik ke aktuator di mesin atau sistem yang dilayaninya.

Bisakah sistem hidrolik berjalan tanpa pompa?

Tidak dalam pengoperasian normal — pompa adalah sumber dari semua aliran dan, secara tidak langsung, semua tekanan. Namun, akumulator hidrolik dapat menyuplai semburan aliran singkat ke aktuator setelah pompa berhenti. Sistem hidraulik darurat pada pesawat terbang dan beberapa mesin industri bergantung pada akumulator untuk menyelesaikan operasi penting (melepaskan roda pendaratan, melepaskan rem) bahkan setelah daya hilang total. Akumulator menyimpan energi seperti baterai bertekanan namun memiliki kapasitas terbatas dan tidak dapat mempertahankan pengoperasian terus-menerus.
