Cara Membaca Skema Hidraulik: Panduan Lengkap

Yang halerlu SEBUAHnda Ketahui Pertama: Membaca Skema Hidraulik adalah Keterampilan yang Dapat Dipelajari

Membaca skema hidrolik tidak serumit kelihatannya. Setelah Anda memahami bahwa setiap simbol mewakili komponen fisik dan setiap garis mewakili jalur fluida, diagram mulai menceritakan kisah mekanis yang jelas. Kuncinya adalah mempelajari perpustakaan simbol ISO 1219, memahami konvensi arah aliran, dan mengenali bagaimana a Unit Tenaga Hidraulik (HPU) mengikat seluruh sirkuit. Kebanyakan teknisi menjadi mahir dalam membaca skema standar dalam beberapa minggu setelah latihan terfokus.

Panduan ini menjelaskan segala hal mulai dari pengenalan simbol dasar hingga membaca rangkaian multi-aktuatatau yang kompleks, dengan perhatian khusus pada komponen yang paling sering Anda temui pada mesin industri, peralatan bergerak, dan sistem lepas pantai. Baik Anda seatauang teknisi pemeliharaan, insinyur desain, atau operatatau mesin yang mencoba memecahkan masalah, memahami cara membaca diagram ini adalah salah satu keterampilan paling praktis yang dapat Anda kembangkan.

Landasan: Memahami Apa Sebenarnya yang Diwakili oleh Skema Hidraulik

Skema hidrolik adalah diagram simbolis yang menunjukkan bagaimana komponen hidrolik dihubungkan dan bagaimana fluida mengalir melalui suatu sistem. Ini tidak menunjukkan lokasi fisik komponen, ukuran sebenarnya, atau jalur pipa dan selang di ruang angkasa. Apa yang ditunjukkannya adalah hubungan logis antara komponen dan urutan atau kondisi pergerakan fluida dari satu titik ke titik lainnya.

Anggap saja seperti diagram pengkabelan listrik. Diagram pengkabelan tidak memberi tahu Anda di mana kabel secara fisik melewati dinding, tetapi diagram tersebut memberi tahu Anda dengan tepat terminal mana yang terhubung ke komponen mana dan dalam kondisi peralihan apa arus mengalir. Skema hidrolik beroperasi dengan logika yang sama, tetapi untuk fluida bertekanan, bukan listrik.

Kebanyakan skema hidrolik mengikuti ISO 1219-1 (Sistem dan Komponen Tenaga Fluida — Simbol Grafis) atau, di Amerika Utara, ANSI/NFPA T3.25. Kedua standar tersebut memiliki sebagian besar simbol yang sama tetapi berbeda dalam beberapa konvensi. Peralatan industri yang dijual secara global hampir selalu menggunakan ISO 1219. Mengetahui standar mana yang diikuti skema akan menghemat waktu saat mencari simbol yang tidak dikenal.

Tiga Kategataui Garis yang Akan Anda Lihat

• Garis padat — saluran tekanan utama dan saluran balik yang membawa fluida kerja pada kondisi operasi nataumal
• Garis putus-putus — saluran percontohan, saluran pembuangan, dan saluran sinyal kendali yang membawa fluida bervolume rendah atau bertekanan rendah yang digunakan untuk mengoperasikan katup
• Garis putus-putus atau garis putus-putus — batas penutup yang mengelompokkan beberapa komponen ke dalam satu rakitan seperti blok manifold katup atau Unit Tenaga Hidraulik yang lengkap

Perpotongan dua garis tanpa titik berarti garis-garis tersebut tidak terhubung. Persimpangan dengan titik terisi berarti garis-garis tersebut terhubung pada persimpangan tersebut. Perbedaan ini sangat penting ketika menelusuri jalur aliran melalui sirkuit yang kompleks.

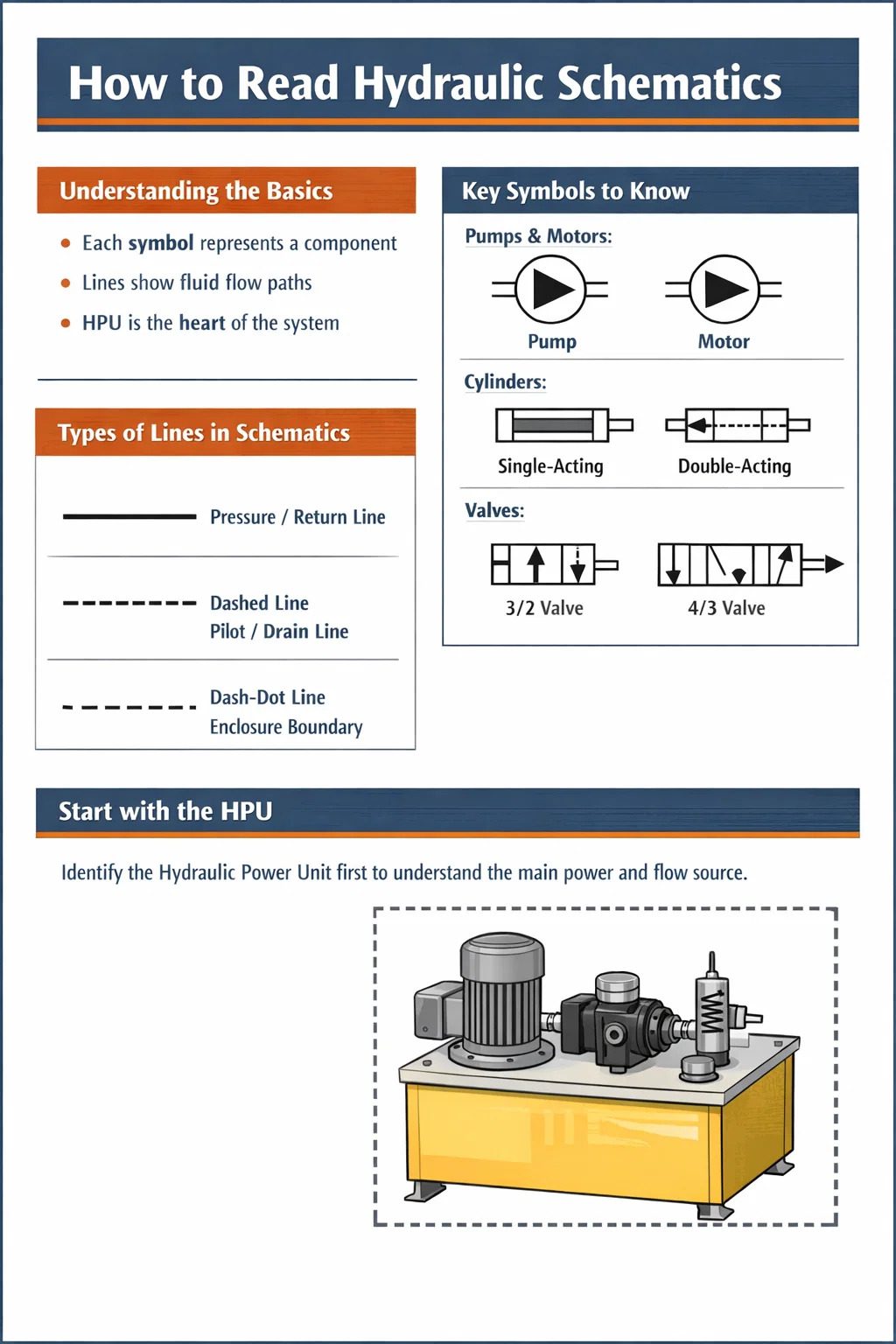

Grup Simbol Inti yang Harus Anda Kenali

Simbol hidrolik dibangun dari sekumpulan kecil bentuk primitif. Setelah Anda mempelajari arti setiap bentuk primitif, Anda dapat memecahkan kode simbol untuk komponen yang belum pernah Anda lihat sebelumnya dengan membaca logika bentuk. Bentuk primitif utamanya adalah lingkaran, persegi/persegi panjang, segitiga, panah, dan busur.

Pompa dan Motor

Baik pompa maupun motor diwakili oleh lingkaran. Perbedaannya adalah arah segitiga terisi di dalam lingkaran. Segitiga yang menjauhi pusat lingkaran (ke arah luar) melambangkan sebuah pompa — yang mendorong cairan keluar. Segitiga yang mengarah ke tengah melambangkan motor — cairan masuk dan mendorong rotasi. Versi perpindahan variabel dari kedua perangkat akan memiliki panah diagonal yang ditarik melalui simbol lingkaran.

dalam sebuah Unit Tenaga Hidraulik , biasanya Anda akan melihat satu atau lebih simbol pompa yang terhubung langsung ke simbol penggerak mula (motor listrik yang diwakili oleh lingkaran dengan huruf M, atau simbol mesin). Pompa adalah jantung dari HPU — pompa mengubah energi mekanik menjadi aliran hidrolik, biasanya pada tekanan berkisar dari 150 bar hingga 350 bar dalam sistem industri.

Silinder dan Aktuator

Silinder hidrolik digambarkan berbentuk persegi panjang dengan batang memanjang di salah satu ujungnya. Persegi panjang melambangkan laras, dan persegi panjang di dalamnya (piston) biasanya ditunjukkan dengan posisi port. Silinder kerja ganda memiliki dua garis port — satu di setiap sisi piston. Silinder kerja tunggal memiliki satu garis port dan sering kali menunjukkan simbol pegas di sisi belakangnya untuk menunjukkan retraksi pegas.

Aktuator putar (motor hidrolik atau aktuator osilasi) berbentuk lingkaran dengan segitiga dua arah dan garis poros. Jika Anda melihat panah melengkung pada simbol aktuator putar, ini menunjukkan kemampuan rotasi terus menerus.

Katup: Simbol Paling Rumit untuk Dikuasai

Katup diwakili oleh kotak. Jumlah kotak pada simbol sama dengan jumlah posisi saklar yang dimiliki katup. Katup dua posisi memiliki dua kotak yang berdampingan. Katup tiga posisi memiliki tiga kotak. Panah dan simbol port yang diblokir di dalam setiap kotak menunjukkan jalur aliran yang tersedia di posisi tersebut. Kotak tengah katup tiga posisi menunjukkan kondisi netral atau tengah, yang sangat penting untuk memahami apa yang terjadi ketika tidak ada sinyal yang diberikan.

Simbol aktuator yang terpasang di bagian luar selubung katup memberi tahu Anda bagaimana katup berpindah. Aktuator umum meliputi:

• Garis diagonal dengan ujung panah — tombol atau tuas manual
• Simbol kumparan — penggerak solenoid (listrik).
• Garis putus-putus memasuki selubung katup — aktuasi tekanan pilot
• Simbol pegas — pegas kembali ke posisi default
• Simbol roller atau cam — penggerak mekanis dari bagian yang bergerak

Katup kontrol arah yang digambarkan sebagai "4/3 dioperasikan solenoid, berpusat pada pegas" akan menampilkan tiga kotak dengan solenoid di setiap kotak terluar dan pegas di setiap kotak terluar. Kotak tengah akan menunjukkan kondisi aliran netral — misalnya, semua port diblokir (pusat tertutup), tekanan ke tangki dan kedua port aktuator diblokir (pusat tandem), atau semua port terbuka (pusat terbuka).

Katup Kontrol Tekanan

Katup pelepas, katup pereduksi, katup urutan, dan katup penyeimbang semuanya berbentuk persegi panjang dengan panah diagonal dan pegas, tetapi sambungan internalnya berbeda. SEBUAH katup pelepas menghubungkan dari saluran tekanan ke tangki dan terbuka ketika tekanan melebihi nilai yang ditetapkan — selalu ditampilkan secara paralel dengan sirkuit, melindungi sistem dari tekanan berlebih. SEBUAH katup pengurang tekanan ditempatkan secara seri pada saluran dan membatasi tekanan hilir ke nilai yang ditetapkan terlepas dari kondisi hulu.

Katup Periksa dan Katup Periksa yang Dioperasikan Pilot

Katup periksa ditampilkan sebagai bola atau panah pada dudukannya — katup ini melewatkan aliran dalam satu arah saja dan menghalangi aliran balik. Katup periksa yang dioperasikan pilot (POCV) menambahkan garis pilot putus-putus ke simbol katup periksa, yang menunjukkan bahwa sinyal pilot dapat mengesampingkan pemeriksaan dan memungkinkan aliran balik. POCV umum terjadi di sirkuit penahan beban di mana Anda perlu mengunci silinder pada posisinya tetapi juga melepaskannya dalam kondisi terkendali.

Katup dan Pembatas Kontrol Aliran

Pembatas tetap ditampilkan sebagai penyempitan sempit pada garis. Katup kontrol aliran variabel menambahkan panah diagonal untuk menunjukkan penyesuaian. Katup kontrol aliran berkompensasi tekanan menambahkan persegi panjang dengan panah internal untuk menunjukkan bahwa penurunan tekanan pada pembatas dipertahankan konstan — hal ini memastikan laju aliran konsisten terlepas dari variasi tekanan beban, yang penting untuk kecepatan silinder yang konsisten.

Cara Mengidentifikasi dan Membaca Unit Tenaga Hidraulik pada Skema

Itu Unit Tenaga Hidraulik hampir selalu ditampilkan sebagai rakitan berbeda yang diapit oleh garis putus-putus atau garis putus-putus pada skema. Batasan ini memberi tahu Anda bahwa semua yang ada di dalamnya adalah bagian dari paket HPU — biasanya reservoir, satu atau lebih pompa dengan penggerak mula, katup pelepas sistem utama, saringan hisap, filter saluran balik, dan berbagai sambungan instrumentasi.

Saat membaca skema yang menyertakan HPU, mulailah dengan mengidentifikasi batas unit. Segala sesuatu di luar batas adalah komponen sirkuit yang dipasang di lapangan. Sambungan yang melewati batas HPU adalah antarmuka antara unit daya dan sirkuit kerja — biasanya merupakan port suplai bertekanan tinggi (berlabel P atau HP), port pengembalian tangki (berlabel T atau R), dan seringkali port pembuangan (berlabel L atau Dr) untuk kebocoran internal dari motor dan katup.

Komponen Khas Di Dalam Skema Unit Tenaga Hidraulik

Dirancang dengan baik Skema HPU juga akan menunjukkan motor listrik beserta daya dan kecepatan terukurnya, sambungan antara motor dan pompa, serta katup pembongkaran atau kontrol kompensator tekanan yang mengatur perilaku siaga pompa. Di HPU industri besar — ​​unit dengan keluaran pompa sebesar 200 liter per menit atau lebih — Anda akan sering melihat pengaturan pompa dupleks dengan logika tugas/siaga bergantian yang ditunjukkan melalui pengaturan katup pemilih atau pergantian.

Proses Langkah-demi-Langkah untuk Membaca Skema Hidraulik Lengkap

Mendekati skema yang belum pernah Anda lihat sebelumnya bisa sangat melelahkan jika Anda mencoba membaca semuanya sekaligus. Proses berikut ini berfungsi dengan baik untuk skema dengan tingkat kerumitan apa pun.

Langkah 1 — Arahkan Diri Anda ke Tata Letak Keseluruhan

Sebelum memeriksa simbol apa pun secara mendetail, pindai seluruh skema untuk memahami organisasinya secara keseluruhan. Kebanyakan skema digambar dengan sumber listrik (Unit Tenaga Hidraulik atau rakitan pompa mandiri) di kiri atau atas, dengan aktuator (silinder dan motor) di kanan atau bawah. Jalur suplai tekanan utama biasanya berada di bagian atas dan berjalan secara horizontal, dan jalur balik tangki berjalan di bawahnya secara paralel. Aliran umumnya bergerak dari kiri ke kanan atau atas ke bawah dalam kondisi pengoperasian normal.

Perhatikan blok judul — ini akan mengidentifikasi mesin, nomor gambar, tingkat revisi, dan sering kali jenis fluida dan tekanan sistem nominal. Ini adalah konteks yang kritis. Sebuah sistem yang dirancang untuk 250 batang dengan oli mineral Tellus 46 berperilaku sangat berbeda dari sistem yang dirancang untuk itu 420 batang dengan cairan ester fosfat tahan api.

Langkah 2 — Identifikasi Setiap Aktuator di Sirkuit

Hitung dan beri label setiap silinder, motor hidrolik, dan aktuator putar pada skema. Ini adalah keluaran Anda — komponen yang melakukan pekerjaan sebenarnya. Memahami pekerjaan apa yang perlu dilakukan memberi Anda konteks untuk memahami mengapa katup dan sirkuit kontrol diatur sebagaimana adanya. Setiap aktuator akan memiliki nomor tag atau referensi huruf yang terkait dengan daftar komponen atau bill of material dalam paket gambar.

Langkah 3 — Telusuri Garis Tekanan Utama dan Garis Balik

Ikuti garis padat dari saluran keluar pompa hingga ke setiap aktuator dan kembali ke tangki. Jejak ini mengungkapkan jalur fisik yang diambil fluida bertekanan dalam kondisi pengoperasian normal. Tandai di mana titik cabang berada. Di setiap cabang, katup periksa atau pembagi aliran sering kali terdapat untuk mengatur prioritas antara beberapa sirkuit yang beroperasi secara bersamaan.

Langkah 4 — Periksa Setiap Katup Kontrol Arah secara Detail

Untuk setiap katup kontrol arah, kenali: berapa banyak posisi yang dimilikinya, jalur aliran apa yang ada di setiap posisi, bagaimana penggeraknya (solenoid, tekanan pilot, tuas manual), dan apa posisi default/pegas baliknya. Posisi default memberi tahu Anda apa yang terjadi jika listrik mati atau ketika tidak ada sinyal perintah — ini adalah informasi keselamatan penting untuk mesin apa pun.

Sebuah katup di aman dari kegagalan ditutup Kondisi (pusat tersumbat) akan menahan beban pada tempatnya jika listrik padam. Sebuah katup di terbuka aman dari kegagalan (pusat terapung) akan memungkinkan beban yang ditangguhkan jatuh. Perbedaan ini mempunyai implikasi keselamatan yang signifikan dan harus dipahami ketika membaca skema untuk aplikasi pengangkatan atau penyangga.

Langkah 5 — Telusuri Jalur Percontohan dan Saluran Pembuangan

Ikuti garis putus-putus di seluruh skema. Garis sinyal kontrol ini sering kali mengungkapkan logika rangkaian - katup mana yang mengontrol katup lain, di mana logika urutan dibangun, dan di mana terdapat loop umpan balik tekanan. Banyak skema menggunakan katup pengarah yang dioperasikan pilot di mana tekanan pilot berasal dari sirkuit suplai pilot terpisah yang ditarik pada tekanan rendah (biasanya 30–50 batang ) dibandingkan dengan tekanan kerja utama.

Jalur pembuangan juga penting untuk dilacak. Komponen dengan kebocoran internal — pompa variabel, motor hidrolik, beberapa katup proporsional — memerlukan saluran pembuangan bertekanan rendah kembali ke tangki. Jika saluran pembuangan tersumbat atau timbul tekanan balik di atas sekitar 5–10 bar , segel poros akan rusak. Skema menunjukkan di mana saluran pembuangan ini berada dan memastikan saluran tersebut kembali ke tangki secara terpisah dari saluran balik utama.

Langkah 6 — Verifikasi Perangkat Pembatas Tekanan dan Keamanan

Temukan setiap katup pelepas pada skema. Katup pelepas sistem utama di HPU mengatur tekanan sistem maksimum yang diijinkan. Katup pelepas sekunder pada sirkuit aktuator individual melindungi sirkuit spesifik tersebut dari lonjakan tekanan yang disebabkan oleh beban. Dalam sistem yang dirancang dengan baik, tekanan set katup pelepas utama harus kira-kira 10–15% di atas tekanan kerja tertinggi yang dibutuhkan oleh setiap aktuator dalam sistem.

Jenis Sirkuit Umum dan Cara Mengenalinya

Sirkuit hidrolik dibangun dari sejumlah kecil pola berulang. Mengenali pola-pola ini pada skema secara dramatis akan mempercepat pembacaan Anda dan memberi Anda wawasan langsung tentang perilaku rangkaian.

Sirkuit Kontrol Kecepatan Meter-In, Meter-Out, dan Bleed-Off

Kontrol kecepatan silinder atau motor dicapai dengan membatasi aliran. dalam sebuah sirkuit meteran , katup pengatur aliran ditempatkan di jalur suplai ke aktuator — katup ini membatasi seberapa cepat cairan memasuki aktuator. dalam sebuah sirkuit meteran keluar , katup pengatur aliran ditempatkan di saluran balik — katup ini membatasi seberapa cepat cairan meninggalkan aktuator. Meter-out lebih disukai untuk aplikasi beban berlebih karena alat ini mempertahankan tekanan balik positif yang mencegah beban keluar lebih cepat daripada saat pompa menyuplai cairan.

A sirkuit pembuangan darah menempatkan katup pengatur aliran pada jalur cabang yang mengalihkan sebagian aliran pompa langsung ke tangki, daripada meletakkannya di jalur suplai atau jalur balik aktuator. Hal ini lebih hemat energi karena aliran berlebih melewati aktuator pada tekanan yang lebih rendah, namun memberikan kontrol kecepatan yang kurang tepat pada beban yang bervariasi.

Sirkuit Regeneratif

Sirkuit regeneratif muncul pada skema sebagai sambungan antara port ujung batang silinder dan jalur suplai ujung tutup. Ketika katup pengatur arah digeser untuk memanjangkan silinder, aliran balik ujung batang disalurkan kembali ke ujung tutup, bukan ke tangki. Hal ini meningkatkan kecepatan ekstensi karena aliran efektif ke ujung tutup sama dengan aliran pompa ditambah aliran balik dari sisi batang. Imbalannya adalah berkurangnya kapasitas gaya selama pukulan regeneratif. Sirkuit regeneratif digunakan dalam fase pendekatan tekan, aplikasi geser, dan situasi apa pun yang memerlukan lintasan cepat sebelum kontak gaya penuh.

Sirkuit Penahan Beban Menggunakan Katup Penyeimbang

Ketika skema menunjukkan katup penyeimbang pada port ujung batang silinder yang dipasang secara vertikal, sirkuit dirancang untuk mencegah beban turun karena gravitasi ketika katup pengarah dalam keadaan netral atau ketika saluran putus. Katup penyeimbang memerlukan sinyal pilot dari sisi suplai untuk membuka, yang berarti beban hanya dapat turun ketika pompa secara aktif menyuplai tekanan — beban tidak dapat jatuh bebas meskipun selang antara manifold katup dan silinder rusak. Tekanan set katup penyeimbang biasanya 1,3 kali tekanan akibat beban maksimum untuk mencegah obrolan sambil tetap memungkinkan penurunan terkendali.

Sirkuit Akumulator

Simbol akumulator (lingkaran dibagi dengan garis lengkung yang mewakili membran pemisah atau kandung kemih) menunjukkan penyimpanan energi dalam rangkaian. Akumulator memiliki beberapa tujuan — akumulator dapat menyuplai aliran sesaat yang tinggi untuk pengoperasian berdurasi pendek tanpa memerlukan pompa besar, dapat mempertahankan tekanan sistem selama periode idle pompa, dan meredam lonjakan tekanan. Saat Anda melihat akumulator pada skema, cari juga katup pengaman pembongkaran atau sirkuit katup pembuangan yang memungkinkan tekanan yang tersimpan dilepaskan ke tangki sebelum pekerjaan pemeliharaan apa pun — ini adalah fitur keselamatan wajib di setiap sirkuit hidrolik terakumulasi.

Membaca Rangkaian Proporsional dan Servo Valve

Katup proporsional dan katup servo muncul pada skema sebagai simbol katup kontrol arah dengan detail tambahan yang menunjukkan posisi variabel kontinu daripada peralihan diskrit. Katup arah proporsional sering digambarkan sebagai simbol katup arah standar dengan solenoid proporsional yang ditunjukkan dengan simbol yang menunjukkan pegas variabel atau simbol yang dianotasi dengan "proporsional" atau "PROP" pada tag. Katup servo digambar dengan cara yang sama tetapi seringkali dengan simbol motor torsi dan jalur umpan balik internal yang menunjukkan kontrol posisi spool loop tertutup.

Sirkuit yang menggunakan katup ini biasanya merupakan sistem kontrol posisi atau kecepatan loop tertutup. Skema akan menunjukkan sensor umpan balik — transduser posisi linier (LVDT), encoder putar, atau transduser tekanan — dengan jalur sinyal kembali ke blok pengontrol. Garis sinyal ini biasanya ditampilkan sebagai garis tipis atau diberi keterangan sebagai sinyal listrik, bukan garis hidrolik. Memahami sinyal mana yang bersifat hidrolik dan mana yang bersifat listrik adalah penting ketika membaca skema yang lebih kompleks ini. Blok pengontrol dapat ditampilkan sebagai persegi panjang sederhana dengan input dan output berlabel, dengan skema kelistrikan terperinci pada set gambar terpisah.

Itu Unit Tenaga Hidraulik memasok sirkuit katup servo harus menyediakan cairan yang sangat bersih — biasanya Kelas kebersihan ISO 4406 14/16/11 atau lebih baik — karena katup servo memiliki jarak internal 2–5 mikron dan sangat sensitif terhadap kontaminasi partikulat. Skema HPU untuk sistem servo akan menampilkan filter tekanan efisiensi tinggi (dengan nilai absolut 3–10 mikron) selain filter saluran balik standar.

Cara Kerja Nomor Tag Komponen dan Daftar Referensi

Setiap komponen pada skema hidrolik profesional ditandai dengan referensi alfanumerik, seperti V1, V2, CV3, RV1, CYL-A, atau M1. Tag ini sesuai dengan daftar komponen (juga disebut bill of material atau parts list) yang muncul di area blok judul gambar atau pada dokumen terpisah. Daftar komponen memberi Anda produsen, nomor model, dan spesifikasi utama untuk setiap komponen yang diberi tag.

Untuk pemecahan masalah, nomor tag adalah jalur paling efisien untuk menemukan lembar data untuk komponen tertentu. Jika skema menunjukkan bahwa katup V3 harus bergeser ketika solenoid Y3 diberi energi tetapi silinder tidak bergerak, carilah V3 di daftar komponen untuk menemukan model katup yang tepat, lalu ambil lembar data untuk memeriksa spesifikasi kumparan listrik, opsi konfigurasi spul, dan persyaratan tekanan pengoperasian minimum.

Konvensi Tag Umum yang Akan Anda Temui

• P or PU — Unit pompa atau Unit Tenaga Hidraulik
• M — Motor listrik atau motor hidrolik (konteks menentukan yang mana)
• V or DCV — Katup pengatur arah
• RV — Katup pelepas
• CV — Periksa katup
• FC or FCV — Katup pengatur aliran
• CYL — Silinder
• ACC — Akumulator
• F or FLT — Menyaring
• DIA — Penukar panas
• Y — Kumparan solenoid (dari bahasa Jerman "Zugmagnet" atau konvensi elektromekanis)
• B or PS — Sakelar tekanan atau sensor tekanan

Menggunakan Skema untuk Menemukan Kesalahan dan Pemecahan Masalah

Itu most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Mendiagnosis Silinder Yang Tidak Memanjang

Dengan menggunakan skema, lacak jalur aliran yang seharusnya ada ketika perintah perluasan diberikan. Mulai dari HPU, periksa apakah ada tekanan sistem. Ikuti garis ke katup kontrol arah — apakah solenoid diberi energi (periksa skema kelistrikan untuk sinyal kontrol)? Jika solenoid dipastikan diberi energi, apakah katupnya bergeser (tekanan akan muncul di port ujung tutup silinder sesuai skema)? Jika tekanan muncul di ujung tutup tetapi silinder tidak bergerak, masalahnya mungkin ada di sisi sebaliknya — jalur balik yang tersumbat, katup penyeimbang yang macet, atau segel silinder yang gagal mengalirkan cairan dari ujung tutup ke ujung batang secara internal.

Setiap langkah diagnostik ini mengharuskan Anda mengetahui secara pasti tampilan skema apa yang seharusnya terjadi di setiap titik. Tanpa skema, Anda menguji secara buta.

Mengidentifikasi Gejala Kontaminasi pada Skema

Ketika sistem hidrolik mengalami masalah terkait kontaminasi, skema ini membantu Anda memahami komponen mana yang paling berisiko. Katup proporsional dan servo dengan jarak bebas internal yang halus akan rusak terlebih dahulu. Indikator filter — ditampilkan pada skema sebagai indikator perbedaan tekanan di seluruh elemen filter — akan terpicu lebih awal dari biasanya. Skema ini menunjukkan kepada Anda komponen yang sangat penting bagi kebersihan (biasanya komponen yang memiliki jarak internal di bawah 10 mikron) sehingga Anda tahu di mana harus memfokuskan pemeriksaan ketika diduga ada kontaminasi.

Membaca Skema Bersamaan dengan Unit Tenaga Hidraulik Selama Commissioning

Selama commissioning awal suatu sistem, skema digunakan untuk memverifikasi bahwa setiap katup berada dalam konfigurasi yang benar, setiap pengaturan tekanan sudah benar, dan setiap jalur aliran berfungsi sesuai desain. Pendekatan sistematis melibatkan pemeriksaan setiap katup pelepas dengan menciptakan kondisi beban yang dijelaskan dalam prosedur commissioning dan memastikan sistem mencapai tekanan pelepas yang ditentukan — biasanya menggunakan pengukur uji yang dikalibrasi pada titik uji yang ditunjukkan pada skema. HPU biasanya diaktifkan terlebih dahulu secara terpisah, memastikan tekanan dan aliran keluaran pompa, sebelum komponen sirkuit yang dipasang di lapangan diaktifkan.

Perbedaan Antara Skema Multi-Aktuator Sederhana dan Kompleks

Skema satu silinder sederhana mungkin memiliki kurang dari 20 komponen dan muat dalam satu lembar A3. Sistem multi-aktuator yang kompleks — seperti mesin press besar dengan 12 silinder, beberapa tahapan kecepatan, dan persyaratan penahan beban secara bersamaan — dapat menjalankan hingga 10 lembar gambar atau lebih dengan ratusan komponen. Pendekatan membaca berskala sesuai.

Untuk skema multi-lembar, setiap lembar biasanya mencakup satu zona fungsional mesin, dengan referensi silang menunjukkan di mana garis dari satu lembar terhubung ke garis di lembar lain. Referensi silang ini ditampilkan sebagai bendera segitiga atau lingkaran dengan nomor lembar dan referensi garis — misalnya, "→ SH3/L12" yang berarti garis berlanjut pada lembar 3 di baris 12. Selalu ikuti referensi silang ini saat menelusuri jalur aliran, daripada berasumsi bahwa garis yang berakhir di bendera adalah jalan buntu.

Skema besar untuk sistem multi-aktuator sering kali mencakup a tabel fungsi atau tabel kebenaran menunjukkan solenoida mana yang diberi energi pada setiap mode pengoperasian mesin. Tabel ini sangat berguna untuk memahami logika sistem tanpa harus menelusuri secara mental setiap kondisi katup untuk setiap kondisi pengoperasian. Jika tabel seperti itu disertakan, bacalah di samping skema — tabel tersebut memadatkan logika rangkaian ke dalam format yang mudah dipindai.

Tip Praktis untuk Meningkatkan Kecepatan dan Akurasi Membaca Skema Anda

Membaca skema hidrolik dengan lancar adalah keterampilan yang dibangun melalui paparan berulang terhadap diagram nyata, bukan hanya menghafal tabel simbol. Kebiasaan berikut akan mempercepat perkembangan Anda secara signifikan.

• Selalu cetak skema yang cukup besar agar mudah dibaca — A1 atau lebih besar untuk sistem yang kompleks. Membaca skema 20 komponen pada cetakan A4 menyebabkan kesalahan identifikasi koneksi dan tipe garis.
• Gunakan stabilo untuk menelusuri jalur aliran — satu warna untuk jalur suplai tekanan, warna lain untuk jalur balik, dan warna ketiga untuk jalur percontohan. Lapisan visual ini memperlihatkan struktur sirkuit dengan cepat.
• Selalu baca daftar komponen sebelum mempelajari simbol-simbolnya. Mengetahui bahwa suatu komponen adalah "katup proporsional seri Parker D1VW dengan spool berpusat pegas" memberi tahu Anda lebih dari sekadar simbol tentang perilakunya.
• Saat Anda menemukan simbol asing, segera cari simbol tersebut, jangan melewatkannya. Satu komponen yang tidak teridentifikasi dapat membuat keseluruhan sub-rangkaian menjadi tidak dapat dipahami.
• Berlatihlah dengan mengunduh contoh skema yang tersedia untuk umum dari produsen peralatan industri — banyak yang menerbitkan skema pelatihan untuk teknisi pemeliharaan. Bosch Rexroth, Parker Hannifin, dan Eaton semuanya memiliki sumber daya pendidikan dengan contoh skema beranotasi.
• Saat membaca skema untuk mesin di samping Anda, lacak secara fisik pipa dan selang pada mesin saat Anda mengikuti garis pada skema. Jembatan antara diagram dua dimensi dan mesin tiga dimensi ini adalah cara tercepat untuk menginternalisasikan bagaimana skema merepresentasikan realitas.
• Berikan perhatian khusus pada bagian Unit Tenaga Hidraulik setiap kali Anda membaca skema baru. HPU menentukan kemampuan tekanan sistem, kapasitas aliran, standar filtrasi, dan pendekatan manajemen termal — yang semuanya membatasi apa yang dapat dilakukan oleh rangkaian lainnya.

Kebanyakan insinyur hidrolik profesional mencapai tingkat literasi skematik yang nyaman di dalamnya 3–6 bulan paparan rutin terhadap dokumentasi sistem nyata. Teknisi pemeliharaan yang bekerja dengan jenis mesin yang sama setiap hari dapat menjadi pembaca yang sangat cepat dari gaya skema tertentu di dalamnya 4–8 minggu . Kuncinya adalah keterlibatan yang konsisten dan aktif dengan diagram nyata daripada tinjauan pasif terhadap bagan simbol.
