Unit tenaga hidrolik dibangun dari enam kelompok fungsi yang bekerja bersama: a waduk yang menyimpan dan mengkondisikan fluida, a pompa yang mengubah energi mekanik menjadi aliran, an motor listrik yang menggerakkan pompa, a perakitan katup yang mengarahkan dan mengatur tekanan, a sirkuit filtrasi yang melindungi permukaan internal dari kontaminasi, dan perangkat keras pendukung seperti pendingin, akumulator, manifold, seal, dan instrumentasi. Masing-masing komponen unit tenaga hidrolik ini mempunyai pengaruh langsung terhadap stabilitas tekanan sistem, umur fluida, dan berapa lama unit bekerja sebelum perlu diservis.
Ukuran dan tingkat setiap bagian bergantung pada siklus kerja, suhu sekitar, dan tekanan yang diminta oleh aktuator hilir. Unit yang dibuat untuk mesin stamping yang menyala setiap beberapa detik memerlukan respons katup dan kapasitas pendinginan yang berbeda dibandingkan unit yang menahan penjepit statis selama berjam-jam. Mencocokkan komponen dengan siklus kerja sebenarnya, dibandingkan menggunakan konfigurasi standar katalog, biasanya merupakan perbedaan antara unit daya yang dapat bertahan selama satu dekade dan unit daya yang perlu dibangun kembali dalam dua tahun.
Hal ini juga membantu untuk menganggap unit tenaga hidrolik sebagai loop tertutup daripada kumpulan bagian yang terpisah. Kualitas cairan yang diatur oleh reservoir dan sirkuit filtrasi mempengaruhi keausan pompa, keausan pompa mempengaruhi kebocoran internal dan pembentukan panas, panas mempengaruhi viskositas, dan viskositas mempengaruhi seberapa tepat katup dapat mengontrol aliran. Tautan lemah pada kelompok komponen mana pun pada akhirnya muncul sebagai gejala di tempat lain dalam rangkaian, itulah sebabnya pemecahan masalah unit daya hampir selalu harus dimulai dengan kondisi fluida sebelum melihat bagian mana pun.
Bagian di bawah ini membahas masing-masing kelompok komponen utama, perubahan apa saja yang terjadi di antara konfigurasi, standar, dan titik data yang biasa dirujuk para insinyur saat menentukan suku cadang, dan pola kegagalan yang paling sering muncul di lapangan.
Desain Reservoir dan Kapasitas Cairan
Reservoir tidak hanya menampung minyak. Ini mengendapkan udara yang masuk, menghilangkan panas melalui area permukaannya, dan memungkinkan kontaminan keluar sebelum cairan ditarik kembali ke saluran masuk pompa. Reservoir yang berukuran terlalu kecil untuk laju aliran pompa akan mensirkulasikan kembali cairan aerasi yang panas, sehingga mempercepat oksidasi dan memperpendek masa pakai seal di setiap komponen lain dalam sirkuit.
Rasio Ukuran yang Digunakan dalam Praktek
Aturan awal yang banyak digunakan mengukur reservoir pada tiga hingga lima kali laju aliran pompa dalam galon per menit , dinyatakan dalam galon. Oleh karena itu, unit yang dibuat dengan pompa 20 GPM biasanya menggunakan tangki berukuran 60 hingga 100 galon, dengan ujung bawah disediakan untuk unit yang sudah dilengkapi pendingin tambahan.
| Jenis Tugas | Rasio Tangki-ke-Aliran yang Direkomendasikan | Konfigurasi Penyekat Khas |
| Berjalan terus menerus, beban panas tinggi | 4:1 hingga 5:1 | Pelat penyekat tinggi penuh dengan diffuser balik |
| Tugas intermiten, pekerjaan pers standar | 3:1 hingga 4:1 | Penyekat parsial memisahkan hisapan dan pengembalian |
| Unit bergerak atau dengan ruang terbatas | 2:1 hingga 3:1 | Hanya diffuser internal, tidak ada penyekat penuh |
Rasio ukuran reservoir umum yang direferensikan dalam praktik desain hidraulik industri.
Reservoir juga mempunyai lubang pengisian dan pembuangan, pernafasan dengan elemen pengering atau partikulat, sumbat pembuangan magnetik untuk menangkap serpihan keausan besi, dan kaca penglihatan atau pengukur ketinggian model pelampung. Melewatkan sumbat magnetik adalah jalan pintas umum pada pembuatan unit daya hidraulik berbiaya lebih rendah, dan ini merupakan salah satu tambahan termurah dibandingkan perlindungan keausan yang diberikannya.
Penempatan Penyekat dan Desain Jalur Pengembalian
Pelat penyekat internal sering diabaikan, namun penempatannya menentukan berapa lama waktu tunggu fluida sebelum ditarik kembali ke dalam pompa. Penyekat yang dipasang terlalu dekat dengan lubang hisap memperpendek jarak pengendapan efektif dan memungkinkan cairan aerasi bersirkulasi lebih cepat daripada kemampuan menghilangkan gas. Jalur balik biasanya dipotong pada sudut 45 derajat dan diposisikan di bawah permukaan fluida untuk mengurangi percikan dan pembentukan busa, dan pemasangan diffuser pada jalur balik menyebarkan aliran ke area yang lebih luas daripada mengarahkan aliran berkecepatan tinggi langsung ke dinding tangki.
Bahan Tangki dan Perawatan Permukaan
Baja karbon tetap menjadi bahan reservoir standar karena alasan biaya, biasanya dilengkapi dengan lapisan interior yang tahan terhadap jenis cairan tertentu yang digunakan, karena minyak mineral, air-glikol, dan cairan yang dapat terbiodegradasi masing-masing berinteraksi secara berbeda dengan baja yang tidak diolah. Reservoir baja tahan karat terdapat pada unit di lingkungan food grade, washdown, atau korosif dimana kegagalan pelapisan akan menimbulkan risiko kontaminasi. Tangki aluminium muncul pada bangunan yang mobile dan sensitif terhadap berat, menukar beberapa ketahanan terhadap penyok untuk pengurangan berat yang berarti.
Jenis Cairan Hidraulik dan Pemilihan Viskositas
Fluida itu sendiri adalah komponen yang berfungsi, bukan hanya media, dan memilih tingkat yang salah akan melemahkan setiap bagian lain dalam sirkuit terlepas dari seberapa baik bagian tersebut ditentukan.
Kategori Cairan Umum
- Oli anti aus berbahan dasar mineral — pilihan default untuk sebagian besar unit daya hidrolik industri, menawarkan keseimbangan yang baik antara biaya, pelumasan, dan kinerja aditif.
- Cairan tahan api (air-glikol atau ester fosfat) — digunakan di dekat logam panas, operasi pengelasan, atau pengecoran logam di mana kegagalan saluran hidrolik di dekat sumber pengapian menimbulkan risiko nyata.
- Cairan yang dapat terbiodegradasi — dikhususkan untuk peralatan bergerak yang bekerja di dekat saluran air atau di lokasi yang sensitif terhadap lingkungan, biasanya dengan biaya lebih mahal dibandingkan minyak mineral.
- Cairan food grade — digunakan bila ada kemungkinan kontak tidak disengaja dengan produk makanan, diformulasikan tanpa paket aditif yang ditemukan dalam minyak industri standar.
Tingkat Viskositas dan Suhu Operasional
Viskositas umumnya ditentukan berdasarkan tingkat ISO, dengan ISO 32 dan ISO 46 mencakup sebagian besar aplikasi industri iklim sedang dan ISO 68 dicadangkan untuk unit yang beroperasi pada suhu lingkungan tinggi secara konsisten. Mengalirkan fluida yang terlalu encer pada suhu pengoperasian akan meningkatkan kebocoran internal pada pompa dan katup, sehingga menurunkan efisiensi volumetrik, sedangkan fluida yang terlalu kental akan meningkatkan hambatan saluran masuk pompa dan dapat membuat pompa kelaparan saat dinyalakan dalam kondisi dingin. Indeks viskositas di atas 100 menunjukkan bahwa fluida tidak mudah encer seiring kenaikan suhu. Hal ini lebih penting pada unit yang mengalami perubahan suhu musiman yang luas dibandingkan pada instalasi dalam ruangan yang dikontrol iklim.
Jenis Pompa yang Digunakan pada Unit Tenaga Hidraulik
Pompa mengatur laju aliran dan, dikombinasikan dengan pengaturan katup pelepas, tekanan kerja maksimum seluruh unit. Tiga arsitektur pompa mencakup sebagian besar unit tenaga hidrolik industri.
- Pompa roda gigi — perpindahan tetap, konstruksi sederhana, toleran terhadap kontaminasi sedang, biasanya berkekuatan 3.000 psi dan cocok untuk aplikasi yang sensitif terhadap biaya dengan kebutuhan aliran yang stabil.
- Pompa baling-baling — pengoperasian yang lebih senyap dibandingkan pompa roda gigi, efisiensi yang baik pada kisaran tekanan menengah hingga sekitar 3.500 psi, dan merupakan pilihan umum di tempat yang tingkat kebisingannya penting, misalnya di dekat ruang operator.
- Pompa piston — tersedia dalam perpindahan tetap atau variabel, berkemampuan 5.000 psi atau lebih tinggi, dan pilihan standar ketika unit memerlukan kontrol aliran dengan kompensasi tekanan atau sensor beban untuk menghemat energi pada beban variabel.
Perpindahan Tetap Versus Variabel
Pompa perpindahan tetap menghasilkan laju aliran konstan pada kecepatan poros tertentu berapa pun bebannya, dengan aliran berlebih dialirkan melintasi katup pelepas sebagai panas. Pompa dengan perpindahan variabel dan kompensasi tekanan mengurangi outputnya sendiri setelah sistem mencapai tekanan yang disetel, sehingga mengurangi pembangkitan panas dan penarikan listrik secara signifikan pada unit dengan periode tinggal yang lama. Biaya awal yang lebih tinggi dari pompa variabel sering kali dapat diperoleh kembali dalam beberapa tahun melalui biaya pendinginan dan energi yang lebih rendah pada unit yang menghabiskan sebagian besar siklusnya untuk menahan tekanan daripada menggerakkan aliran.
Pemasangan Pompa dan Kopling Penggerak
Sebagian besar pompa industri dipasang langsung ke motor melalui rumah bel dan kopling fleksibel, bukan penggerak sabuk, yang menjaga keselarasan poros tetap konsisten dan menghindari overhead pemeliharaan pengencangan sabuk. Pemilihan material kopling lebih penting daripada yang terlihat — kopling yang terlalu kaku mentransmisikan getaran motor langsung ke poros pompa dan mempercepat keausan bantalan, sedangkan kopling yang terlalu lunak dapat berakhir karena pembalikan beban secara tiba-tiba. Toleransi keselarasan antara motor dan poros pompa biasanya dijaga dalam seperseribu inci, karena ketidaksejajaran di luar rentang tersebut akan muncul sebagai kebocoran segel poros prematur jauh sebelum hal itu mempengaruhi kinerja.
Efisiensi Volumetrik dan Indikator Keausan
Pompa piston baru biasanya beroperasi pada efisiensi volumetrik 92 hingga 97 persen, yang berarti hanya sebagian kecil dari keluaran teoritis yang hilang karena selip internal. Ketika pompa aus, selip tersebut meningkat, dan tekanan menjadi kurang stabil di bawah beban meskipun pompa masih dapat hidup dan bekerja secara normal. Melacak aliran keluaran atau penurunan tekanan pada beban tetap dari waktu ke waktu memberikan peringatan keausan pompa yang jauh lebih awal daripada menunggu kegagalan total.
Spesifikasi dan Pemilihan Motor Listrik
Motor harus sesuai dengan kebutuhan tenaga kuda pompa pada tekanan operasi yang diinginkan, bukan hanya nilai alirannya. Horsepower untuk rangkaian hidrolik dihitung dari aliran dan tekanan secara bersamaan, sehingga pompa yang terlihat sederhana pada aliran saja masih dapat memerlukan motor yang besar jika diharapkan dapat menahan tekanan tinggi secara terus menerus.
| Rangka Motor | Rentang Tenaga Kuda Umum | Aplikasi Khas |
| NEMA 56C / 143TC-145TC | 1 hingga 5 HP | Unit bergerak kecil, lift aktuator tunggal |
| 184TC-215TC | 7,5 hingga 20 HP | Pengepres dan klem industri standar |
| 254TC dan lebih besar | 25 HP ke atas | Mesin industri tugas berkelanjutan, cetakan injeksi |
Perkiraan ukuran rangka motor berdasarkan tenaga kuda dan aplikasi unit daya hidraulik pada umumnya.
Motor TEFC (tertutup total, berpendingin kipas) mendominasi instalasi unit tenaga hidrolik industri karena ujung pompa terkena kabut oli dan partikulat di udara. Siklus kerja juga penting di sini: motor yang diberi nilai untuk tugas berkelanjutan (S1) akan bekerja lebih dingin selama shift delapan jam dibandingkan motor yang hanya diberi nilai untuk tugas terputus-putus, meskipun keduanya memiliki tenaga kuda yang sama.
Metode Mulai dan Arus Masuk
Pengasutan langsung (direct-on-line) biasa dilakukan pada motor yang lebih kecil namun menghasilkan arus masuk beberapa kali lipat dari arus pengenal, yang dapat menjadi masalah pada fasilitas dengan layanan kelistrikan terbatas atau pada unit yang sering hidup dan berhenti sepanjang shift. Soft starter dan penggerak frekuensi variabel mengurangi lonjakan tersebut, dan penggerak frekuensi variabel juga memungkinkan kecepatan motor dikurangi selama periode siklus dengan permintaan rendah, sehingga mengurangi penggunaan energi dan kebisingan. Pada unit yang pompanya berkapasitas tetap, memasangkannya dengan VFD adalah salah satu perubahan retrofit yang lebih efektif untuk mengurangi konsumsi energi siaga tanpa mengganti pompa itu sendiri.
Pendinginan Motor dan Penurunan Daya Sekitar
Peringkat pelat nama motor mengasumsikan suhu lingkungan standar, biasanya 40°C. Unit yang dipasang di lemari tertutup, ruang mekanis yang panas, atau sinar matahari langsung sering kali beroperasi pada suhu ambien yang lebih tinggi dari suhu dasar tersebut, dan horsepower motor yang dapat digunakan harus diturunkan sesuai dengan itu atau motor akan bekerja lebih panas daripada nilai kelas insulasinya, sehingga memperpendek masa pakai belitan jauh sebelum kegagalan mekanis terjadi.
Katup Pengarah, Relief, dan Kontrol Aliran
Katup adalah tempat terbentuknya perilaku unit tenaga hidrolik. Tiga kelompok katup muncul di hampir setiap bangunan, di samping beberapa jenis katup khusus yang digunakan di sirkuit yang lebih menuntut.
Katup Kontrol Arah
Katup pengarah yang dioperasikan solenoid mengarahkan aliran untuk memanjang, memendek, atau menahan aktuator. Konfigurasi spool menentukan apakah sirkuit berada pada pusat terbuka, pusat tertutup, atau pusat tandem dalam keadaan diam, yang selanjutnya mempengaruhi perilaku pompa ketika katup tidak digeser. Waktu respons pada katup solenoid angker basah standar biasanya berkisar antara 20 hingga 50 milidetik, sedangkan katup arah proporsional menukar sebagian dari kecepatan tersebut untuk transisi yang terkendali dan menggenjot yang mengurangi beban kejut pada aktuator dan struktur yang terhubung.
Katup Pelepas
Katup pelepas menetapkan batas atas tekanan absolut sirkuit dan melindungi setiap komponen hilir dari kejadian kelebihan beban. Biasanya diatur 10 hingga 20 persen di atas tekanan kerja tertinggi yang dibutuhkan sistem, sehingga memberikan margin tanpa membuang energi di seluruh jalur pelepasan selama pengoperasian normal. Katup pelepas yang dioperasikan pilot memiliki toleransi tekanan yang lebih ketat pada aliran yang bervariasi dibandingkan katup pelepas kerja langsung dan merupakan pilihan standar pada sirkuit apa pun di atas sekitar 10 GPM.
Katup Kontrol Aliran
Katup jarum, kontrol aliran dengan kompensasi tekanan, dan pembagi aliran mengatur kecepatan aktuator secara independen terhadap variasi beban. Versi dengan kompensasi tekanan mempertahankan laju aliran yang ditetapkan bahkan ketika tekanan beban berubah, yang penting pada aplikasi apa pun yang memerlukan konsistensi waktu siklus, seperti penjepitan tersinkronisasi.
Katup Penyeimbang dan Penahan Beban
Pada aktuator vertikal, katup penyeimbang mencegah beban berlebih agar tidak jatuh bebas jika selang pecah atau katup pengarah kehilangan sinyal, dengan mempertahankan tekanan balik pada sisi saluran keluar aktuator hingga sisi saluran masuk diberi tekanan aktif. Katup penahan beban jenis ini diperlakukan sebagai komponen keselamatan penting pada aplikasi apa pun di mana penurunan yang tidak terkendali dapat menimbulkan bahaya, seperti platform angkat atau ram tekan.
Manifold katup semakin menggabungkan beberapa fungsi ini ke dalam satu blok cor atau bor, sehingga mengurangi jumlah sambungan eksternal dan titik kebocoran dibandingkan dengan tumpukan katup yang disalurkan secara terpisah.
Filtrasi dan Kebersihan Cairan
Kontaminasi bertanggung jawab atas sebagian besar kegagalan komponen hidrolik yang tidak direncanakan, dan filtrasi adalah pertahanan utama. Unit daya hidraulik yang ditentukan dengan baik menggunakan filtrasi di lebih dari satu titik di sirkuit daripada mengandalkan satu lokasi filter.
| Menyaring Lokasi | Peringkat Mikron Khas | Tujuan Utama |
| Saringan hisap | 100 hingga 150 mikron | Melindungi saluran masuk pompa dari serpihan besar |
| Filter saluran tekanan | 10 hingga 25 mikron | Melindungi katup dan silinder di bagian hilir pompa |
| Filter jalur balik | 10 hingga 25 mikron | Hasil tangkapan memakai puing-puing sebelum masuk kembali ke reservoir |
Titik filtrasi umum dan peringkat mikron di seluruh rangkaian unit daya hidraulik pada umumnya.
Kebersihan cairan biasanya dilacak menggunakan penghitungan partikel ISO 4406, yang melaporkan tiga angka yang mewakili jumlah partikel pada 4, 6, dan 14 mikron. Kode seperti 18/16/13 adalah target realistis untuk sirkuit industri bertekanan menengah, sedangkan katup proporsional dan servo umumnya memerlukan kode yang lebih ketat di kisaran 16/14/11. Indikator penyumbatan, baik visual maupun elektrik, memungkinkan staf pemeliharaan mengubah elemen berdasarkan kondisi sebenarnya, bukan berdasarkan interval kalender tetap, sehingga mengurangi perubahan elemen prematur dan risiko melebihi kapasitas filter.
Rasio Beta dan Efisiensi Filter
Performa elemen filter sering kali dinyatakan sebagai rasio beta, yang membandingkan jumlah partikel di atas ukuran tertentu di bagian hulu dan hilir elemen. Rasio beta sebesar 200 pada 10 mikron berarti filter tersebut menghilangkan 199 dari setiap 200 partikel berukuran tersebut atau lebih besar, dan dianggap sebagai peringkat efisiensi tinggi untuk filter saluran tekanan. Rasio beta lebih penting daripada peringkat mikron judul saja, karena dua filter yang diiklankan dengan ukuran mikron yang sama dapat memiliki efisiensi penangkapan aktual yang sangat berbeda bergantung pada konstruksi media.
Filtrasi Off-Line dan Ginjal-Loop
Beberapa unit tenaga hidraulik menambahkan loop filtrasi off-line khusus, yang dijalankan terus-menerus dari pompa tambahan kecil yang tidak bergantung pada siklus kerja sirkuit utama. Pengaturan putaran ginjal ini menjaga reservoir tetap bersih bahkan selama periode ketika pompa utama tidak aktif, dan umum terjadi pada reservoir bervolume besar dimana filtrasi in-line saja tidak dapat membalikkan volume cairan penuh cukup sering untuk mencapai target kebersihan yang ketat.
Akumulator dan Perannya
Akumulator menyimpan energi hidrolik di bawah tekanan, menggunakan piston, kandung kemih, atau diafragma untuk memisahkan cairan dari volume gas yang telah diisi sebelumnya, hampir selalu nitrogen. Dalam unit tenaga hidrolik, akumulator mempunyai beberapa tujuan berbeda.
- Menghaluskan lonjakan tekanan dan riak pompa, sehingga memperpanjang masa pakai selang, fitting, dan pengukur.
- Memasok semburan aliran melebihi apa yang dapat dihasilkan oleh pompa selama permintaan puncak yang singkat, sehingga memungkinkan pompa yang lebih kecil untuk ditentukan.
- Mempertahankan tekanan pada aktuator yang dijepit atau ditahan selama listrik padam, yang penting untuk aplikasi penjepitan yang kritis terhadap keselamatan.
- Menyerap beban kejut dari perpindahan katup yang cepat, mengurangi efek palu pada pipa yang panjang.
Akumulator model kandung kemih adalah pilihan paling umum dalam layanan industri umum karena menawarkan keseimbangan yang baik antara kecepatan respons dan biaya. Tekanan pra-pengisian biasanya diatur sekitar 90 persen dari tekanan pengoperasian sistem minimum dan perlu diperiksa secara berkala, karena muatan nitrogen turun secara perlahan seiring berjalannya waktu melalui material kandung kemih.
Akumulator Piston untuk Aplikasi Siklus Tinggi
Akumulator piston menggunakan piston yang mengambang bebas dan bukan kandung kemih fleksibel untuk memisahkan gas dan cairan, yang memungkinkannya menangani volume yang lebih besar dan laju siklus yang lebih tinggi tanpa masalah kelelahan yang membatasi masa pakai kandung kemih dalam siklus cepat yang konstan. Hal ini lebih umum terjadi pada mesin press dan peralatan pengujian industri yang beroperasi secara kontinyu dimana akumulator mengalami ribuan siklus pengisian dan pengosongan per shift.
Penukar Panas dan Sirkuit Pendingin
Setiap ketidakefisienan dalam sirkuit hidrolik muncul sebagai panas, dan panas berlebih adalah salah satu cara tercepat untuk menurunkan cairan dan segel di seluruh unit. Penukar panas berpendingin udara menggunakan inti radiator yang digerakkan oleh kipas dan instalasi yang sesuai di mana udara sekitar tersedia dan air tidak tersedia, sedangkan penukar panas shell-and-tube berpendingin air menawarkan pendinginan yang lebih konsisten di lingkungan panas atau berdebu namun memerlukan pasokan air dingin atau air sekali pakai.
Pertimbangan Ukuran
Kapasitas pendinginan umumnya disesuaikan dengan beban panas yang dihasilkan oleh bypass katup pelepas, penurunan tekanan di seluruh katup, dan inefisiensi pompa, tidak hanya dengan tenaga motor. Unit yang menjalankan pompa berkapasitas tetap dengan katup tengah tertutup untuk waktu tunggu yang lama menghasilkan panas yang jauh lebih besar dibandingkan pompa berkapasitas variabel yang melakukan pekerjaan yang sama, dan spesifikasi pendingin harus mencerminkan perbedaan tersebut dibandingkan dengan aturan umum berbasis tenaga kuda.
Kipas yang dikontrol secara termostatik atau katup bypass pada sirkuit berpendingin air menjaga suhu fluida agar tidak berayun terlalu jauh ke salah satu arah, karena fluida yang mengalir terlalu dingin akan meningkatkan viskositas dan pembatasan saluran masuk pompa seperti halnya jika mengalir terlalu panas akan menurunkan viskositas dan kekuatan film.
Pengorbanan Berpendingin Udara Versus Berpendingin Air
Unit berpendingin udara menghindari masalah perpipaan, pengolahan air, dan pembuangan air yang terkait dengan sistem berpendingin air, sehingga menjadikannya pilihan yang lebih sederhana untuk sebagian besar instalasi industri yang berdiri sendiri. Sebaliknya, unit berpendingin air memiliki suhu fluida yang lebih stabil, apa pun kondisi udara di sekitarnya, dan menggunakan lebih sedikit ruang fisik di sekitar unit itu sendiri, yang merupakan hal penting dalam fasilitas yang luas lantai atau izin aliran udaranya terbatas. Beberapa instalasi yang lebih besar menggunakan pendingin air-ke-udara loop tertutup khusus untuk mendapatkan stabilitas pendinginan air tanpa masalah konsumsi air dan pembuangan air dari sistem sekali pakai yang terbuka.
Manifold, Selang, dan Fitting

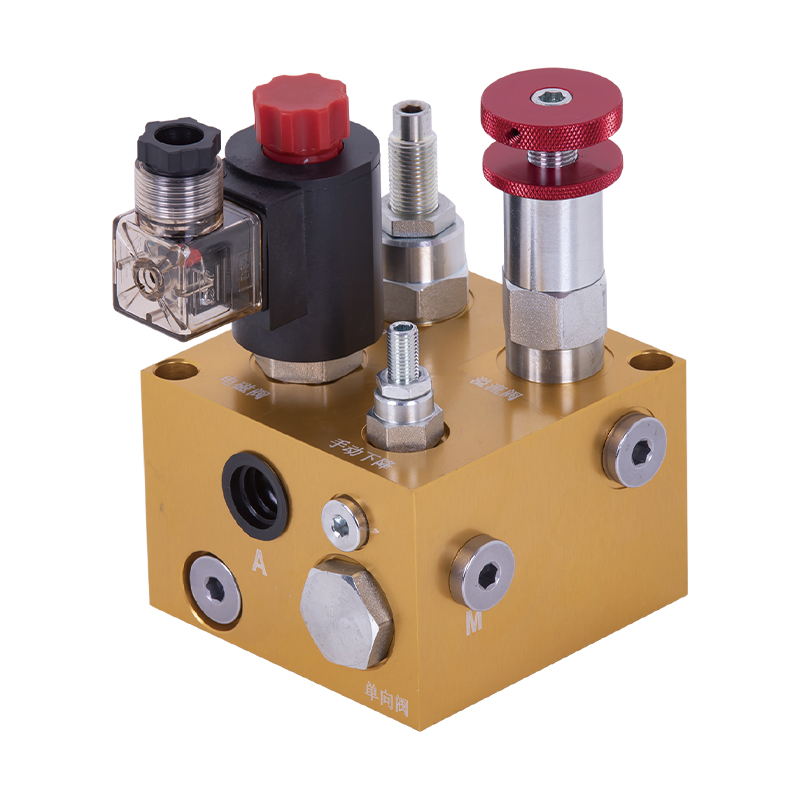

Blok manifold menggabungkan pemasangan katup dan port internal ke dalam satu bodi mesin atau cor, sehingga mengurangi jumlah aliran selang eksternal dan titik kebocoran yang menyertainya. Katup jenis kartrid yang dipasang langsung ke rongga manifold sebagian besar telah menggantikan rakitan katup bertumpuk lama pada unit daya hidraulik baru karena mengurangi jejak dan tenaga kerja perakitan.
Pemilihan Selang dan Pemasangan
Selang dinilai berdasarkan tekanan kerja, tekanan semburan, dan radius tikungan, dan ukuran selang yang terlalu kecil adalah salah satu penyebab umum penurunan tekanan yang salah didiagnosis sebagai masalah pompa atau katup. Seal muka O-ring dan fitting boss O-ring kini lebih disukai dibandingkan fitting flare lama pada sirkuit bertekanan tinggi karena dapat menyegel dengan andal tanpa mengandalkan torsi logam-ke-logam saja, sehingga mengurangi kebocoran air pada titik sambungan selama masa pakai unit.
Perpipaan Kaku Versus Selang Fleksibel
Perpipaan baja tetap atau pipa tahan karat umumnya digunakan untuk saluran permanen antara reservoir, pompa, dan manifold pada unit stasioner, karena pipa kaku tahan terhadap abrasi dan bertahan lebih lama dari selang selama umur pemasangan. Selang fleksibel dikhususkan untuk sambungan ke komponen bergerak, seperti silinder yang bergerak, atau untuk bagian yang memerlukan isolasi getaran dari pompa dan motor. Mencampur keduanya dengan tepat, alih-alih menjalankan selang untuk seluruh sirkuit tetap karena kenyamanan selama perakitan, akan memperpanjang interval servis di antara perbaikan kebocoran.
Batas Ukuran dan Kecepatan Pipa
Ukuran saluran umumnya diatur untuk menjaga kecepatan fluida dalam rentang yang dapat diterima — kira-kira 2 hingga 4 kaki per detik pada saluran hisap, 10 hingga 15 kaki per detik pada saluran tekanan, dan 10 hingga 15 kaki per detik pada saluran balik. Saluran berukuran kecil meningkatkan kecepatan melebihi rentang ini, sehingga meningkatkan penurunan tekanan, menghasilkan panas tambahan, dan saluran hisap secara khusus meningkatkan risiko kavitasi pada saluran masuk pompa.
Segel, Gasket, dan Komponen Keausan
Segel jarang mendapat perhatian yang sama seperti pompa atau katup ketika unit daya hidrolik ditentukan, namun kegagalan segel adalah salah satu alasan yang lebih sering menyebabkan unit mengalami perbaikan yang tidak direncanakan.
Segel Poros
Segel poros putar pada poros penggerak pompa terkena rotasi konstan dan ketidaksejajaran pada kopling motor, menjadikannya salah satu lokasi segel dengan tingkat keausan tertinggi di seluruh unit. Bahan segel poros harus disesuaikan dengan jenis cairan yang digunakan, karena senyawa segel yang cocok untuk minyak mineral dapat terdegradasi dengan cepat jika bersentuhan dengan cairan tertentu yang tahan api atau dapat terbiodegradasi.
Segel dan Gasket Statis
Permukaan pemasangan manifold dan katup mengandalkan cincin-O atau gasket statis dibandingkan seal dinamis, dan umumnya memiliki masa pakai lebih lama karena tidak terkena gerakan terus-menerus. Kegagalannya lebih sering disebabkan oleh torsi baut yang salah selama perakitan atau penggunaan kembali segel yang seharusnya diganti selama pertukaran katup, daripada masalah kompatibilitas cairan.
Kompatibilitas Segel berdasarkan Jenis Cairan
| Jenis Cairan | Bahan Segel yang Umumnya Kompatibel | Catatan |
| Minyak mineral | Nitril (Buna-N) | Standar default untuk sebagian besar sirkuit industri |
| Glikol air tahan api | EPDM | Nitril terdegradasi dalam cairan air-glikol seiring waktu |
| Ester fosfat | Fluorokarbon (Viton) | EPDM dan nitril keduanya tidak cocok |
Panduan material segel umum berdasarkan jenis cairan; selalu konfirmasikan berdasarkan data produsen cairan tertentu.
Instrumenasi: Pengukur, Sensor, dan Sakelar
Instrumentasi mengubah unit tenaga hidrolik dari kotak tertutup menjadi sesuatu yang dapat didiagnosis tanpa pembongkaran. Paket instrumentasi minimum pada sebagian besar unit industri mencakup pengukur tekanan dengan katup isolator untuk melindungi pengukur dari denyut, pengukur level cairan dan suhu pada reservoir, dan indikator penyumbatan pada rumah filter.
| Instrument | Apa yang Dipantaunya | Mengapa Itu Penting |
| Transduser tekanan | Tekanan sistem, dibaca secara elektrik | Memungkinkan pemantauan PLC dan interlock berbasis tekanan |
| Sakelar suhu | Suhu cairan reservoir | Memicu pendinginan atau penghentian sebelum penurunan viskositas |
| Sakelar tingkat | Ketinggian cairan reservoir | Mencegah kavitasi pompa dari cairan rendah |
| Filter indikator penyumbatan | Perbedaan tekanan pada elemen filter | Penggantian elemen bendera berdasarkan kondisi sebenarnya |
Instrumentasi umum ditambahkan ke unit daya hidrolik untuk pemantauan kondisi.
Menambahkan output listrik ke instrumen ini, dibandingkan hanya mengandalkan alat pengukur visual, memungkinkan PLC atau panel kontrol untuk mematikan unit secara otomatis sebelum kondisi suhu rendah atau suhu berlebih menyebabkan kerusakan, yang jauh lebih murah dibandingkan perbaikan setelah peringatan yang diabaikan.
Pencatatan Data dan Pemantauan Jarak Jauh
Pada instalasi yang lebih besar, instrumentasi semakin mendukung sejarawan data atau platform pemantauan jarak jauh dibandingkan panel lokal saja, sehingga memungkinkan staf pemeliharaan melacak tren tekanan dan suhu selama berminggu-minggu atau berbulan-bulan dibandingkan hanya bereaksi terhadap alarm. Penyimpangan bertahap dalam tren ini — suhu dasar yang meningkat secara perlahan, atau katup pelepas yang lebih sering melewati jalur dibandingkan biasanya — sering kali merupakan peringatan paling awal mengenai berkembangnya keausan pompa atau pendingin, jauh sebelum unit memicu alarm atau gagal total.
Sistem Kontrol dan Integrasi PLC
Unit daya hidraulik mandiri dengan on/off sederhana atau kontrol katup manual masih banyak digunakan dalam instalasi, namun integrasi dengan PLC atau pengontrol hidraulik khusus telah menjadi standar pada aplikasi apa pun yang mengutamakan pengaturan waktu siklus, pengurutan, atau interlock keselamatan.
Kontrol Diskrit versus Proporsional
Skema kontrol diskrit menghidupkan atau mematikan katup solenoid sepenuhnya, yang cukup untuk rangkaian perpanjangan-tarik-tahan yang sederhana. Kontrol proporsional dan servo memodulasi posisi katup secara terus menerus, memungkinkan akselerasi, deselerasi, dan posisi pertengahan langkah yang terkontrol. Kontrol proporsional menambah biaya dan membutuhkan kebersihan fluida yang lebih ketat, namun hal inilah yang memungkinkan unit daya hidraulik menyesuaikan gerakan halus dan akurat posisi yang kadang-kadang diasumsikan dapat ditangani dengan lebih baik oleh aktuator pneumatik atau elektromekanis.
Interlock Keamanan
Sakelar tekanan, interlock pelindung, dan sirkuit penghentian darurat biasanya disambungkan langsung ke starter motor dan sirkuit kontrol katup pengarah sehingga peristiwa keselamatan menghilangkan penggerak listrik dan tekanan hidrolik pada saat yang bersamaan, daripada hanya mengandalkan respons perangkat lunak yang dapat tertunda karena kesalahan sistem kontrol.
Efisiensi Energi dalam Desain Unit Tenaga Hidraulik
Biaya energi selama masa pakai unit daya hidrolik seringkali melebihi harga pembelian awal peralatan tersebut, sehingga efisiensi menjadi faktor pemilihan komponen tersendiri dan bukan menjadi perhatian sekunder.
- Pompa dengan perpindahan variabel dan kompensasi tekanan mengurangi penggunaan energi siaga dengan mengurangi output setelah target tekanan tercapai, alih-alih melewati aliran penuh melintasi katup pelepas.
- Penggerak frekuensi variabel pada motor mengurangi konsumsi energi dan kebisingan selama bagian siklus dengan permintaan rendah.
- Ukuran pipa yang tepat mengurangi penurunan tekanan, yang secara langsung mengurangi tenaga kuda yang harus dilawan oleh pompa untuk mengalirkan aliran yang sama.
- Sirkuit sensor beban menyesuaikan output pompa dengan permintaan aktual di hilir, bukan bekerja pada tekanan tetap, apa pun yang dibutuhkan aktuator saat ini.
Pilihan-pilihan ini berinteraksi satu sama lain: pompa berkapasitas variabel yang dipasangkan dengan motor yang digerakkan oleh VFD dan manifold sensor beban dapat mengurangi konsumsi listrik secara signifikan dibandingkan dengan pompa berkapasitas tetap dan berkecepatan tetap pada aplikasi yang sama, meskipun penghematan sebenarnya sangat bergantung pada berapa banyak siklus kerja yang dihabiskan pada permintaan parsial versus operasi aliran penuh.
Komponen Unit Tenaga Hidraulik Bergerak Versus Stasioner
Kelompok komponen yang dibahas di atas berlaku untuk unit daya hidraulik bergerak dan stasioner, namun perangkat keras spesifik yang dipilih dalam masing-masing kelompok sering kali berbeda secara signifikan di antara keduanya.
| Komponen | Unit Industri Stasioner | Unit Seluler |
| Sumber listrik | Memperbaiki motor listrik | PTO, pompa yang dipasang di mesin, atau motor listrik baterai |
| Bahan waduk | Karbon atau baja tahan karat | Aluminium untuk pengurangan berat badan |
| Pendinginan | Penukar panas udara atau air | Pendinginan udara dengan bantuan ram-air atau kipas |
| Kandang | Rangka terbuka atau kabinet kedap suara | Kompartemen tertutup dan terisolasi getaran |
Perbedaan komponen umum antara unit tenaga hidrolik industri stasioner dan bergerak.
Getaran adalah faktor desain tambahan terbesar pada unit bergerak. Komponen yang tidak akan terganggu selama bertahun-tahun di lantai industri yang tidak bergerak memerlukan ring pengunci, kompon pengunci ulir, dan klem selang dengan tingkat getaran pada sasis bergerak, karena getaran di jalan raya atau di luar jalan yang terus-menerus akan melonggarkan pengencang dan perlengkapan standar jauh lebih cepat daripada pemasangan stasioner.
Pola Kegagalan Komponen dan Pemeliharaan Preventif
Sebagian besar kegagalan unit tenaga hidrolik disebabkan oleh salah satu dari tiga penyebab utama: kontaminasi, aerasi, atau panas. Mengenali gejala awal dari masing-masing komponen memungkinkan staf pemeliharaan melakukan intervensi sebelum suatu komponen benar-benar rusak.
| Gejala | Kemungkinan Komponen Terkena Dampak | Akar Penyebab Umum |
| Suara rengekan atau kavitasi pada pompa | Pompa, saringan hisap | Ketinggian cairan rendah, saringan tersumbat, atau kebocoran udara pada sisi isap |
| Respon silinder kenyal atau tertunda | Katup pengatur arah atau aliran | Cairan aerasi atau spool katup aus |
| Penurunan tekanan bertahap di bawah beban | Pompa, katup pelepas | Keausan internal akibat cairan yang terkontaminasi |
| Meningkatnya suhu fluida selama shift | Pendingin, katup pelepas | Pendinginan terlalu kecil atau bypass bantuan berlebihan |
| Perlengkapan menangis dan ujung selang | Perlengkapan, rakitan selang | Kelelahan akibat getaran atau torsi yang salah pada saat pemasangan |
| Pengukur tekanan atau pembacaan transduser tidak menentu | Isolator pengukur, kabel transduser | Kerusakan pulsasi atau sambungan listrik kendor |
Pola gejala yang diamati di lapangan dan komponen-komponen yang umumnya bertanggung jawab.
Jadwal pencegahan yang dibuat berdasarkan pengambilan sampel cairan, penggantian filter terjadwal berdasarkan indikator penyumbatan, bukan interval tetap, dan pemeriksaan pra-pengisian akumulator secara berkala menangkap sebagian besar pola kegagalan ini meskipun perbaikannya masih murah.
Interval Pengambilan Sampel Cairan
Pengambilan sampel cairan setiap triwulan merupakan dasar umum untuk unit-unit dalam layanan industri berkelanjutan, dengan pengambilan sampel dipindahkan ke interval bulanan pada unit yang menjalankan sirkuit proporsional atau servo presisi tinggi di mana peningkatan kecil dalam jumlah partikel memiliki efek yang sangat besar pada respons katup. Pengambilan sampel dari saluran air yang mengalir dan bukan dari dasar reservoir memberikan gambaran yang lebih representatif tentang apa yang sebenarnya bersirkulasi melalui pompa dan katup.
Menentukan Komponen untuk Unit Tenaga Hidraulik Khusus
Unit katalog standar mencakup sebagian besar aplikasi, namun pembuatan khusus umum dilakukan jika jejak kaki, kebisingan, siklus kerja, atau paparan lingkungan berada di luar rentang standar. Beberapa pertanyaan praktis membentuk sebagian besar spesifikasi khusus.
- Apa yang dimaksud dengan siklus kerja sebenarnya – permintaan puncak yang terus-menerus, terputus-putus, atau sesekali – dan bukan aliran maksimum teoretis yang dapat diminta oleh sistem?
- Kisaran suhu lingkungan dan persyaratan penutup apa yang berlaku, karena pemasangan di luar ruangan atau di tempat pencucian mengubah jenis penutup motor, bahan reservoir, dan strategi pendinginan?
- Batasan kebisingan apa yang berlaku di dekat instalasi, yang memengaruhi pilihan antara roda gigi, baling-baling, dan pompa piston, serta perawatan enclosure apa pun?
- Apakah aplikasi memerlukan presisi kontrol proporsional atau tingkat servo, yang mendorong target filtrasi lebih ketat dan teknologi katup berbeda dari sirkuit hidup/mati sederhana?
- Berapa masa pakai yang diharapkan dan siapa yang akan melakukan pemeliharaan rutin, karena hal ini memengaruhi seberapa besar manfaat yang didapat dari penambahan pemantauan jarak jauh dan pematian otomatis dibandingkan dengan paket instrumentasi yang diperiksa secara manual dan lebih sederhana?
Mendapatkan jawaban yang tepat sebelum pemilihan komponen menghindari jenis pengerjaan ulang yang paling mahal: menemukan setelah pemasangan bahwa pompa, motor, atau paket pendingin berukuran terlalu kecil untuk kondisi pengoperasian sebenarnya.
Penutup dan Pengurangan Kebisingan
Jika unit tenaga hidrolik berada di dekat ruang operator atau di fasilitas yang sensitif terhadap kebisingan, penutup kedap suara di sekitar pompa dan motor dapat mengurangi kebisingan yang dirasakan, seringkali lebih hemat biaya dibandingkan mengganti jenis pompa saja. Desain penutup harus menyeimbangkan peredam akustik dengan ventilasi yang memadai, karena penutup tertutup yang memerangkap panas di sekitar motor dan pompa akan memperpendek umur komponen meskipun unit menjadi tenang.
Pertanyaan yang Sering Diajukan
Berapa umur khas unit tenaga hidrolik?
Dengan filtrasi dan pemeliharaan cairan yang tepat, komponen struktural unit tenaga hidrolik biasanya bertahan 15 hingga 20 tahun, meskipun pompa, segel, dan selang adalah barang aus yang harus dibangun kembali atau diganti dalam siklus yang lebih pendek jauh sebelum itu.
Seberapa sering cairan hidrolik harus diganti?
Interval penggantian bergantung pada suhu pengoperasian dan pengendalian kontaminasi, bukan pada jumlah jam tertentu. Banyak unit industri yang menjalankan penggantian cairan tahunan atau dua tahunan ketika filtrasi menjaga jumlah partikel tetap rendah dan suhu tetap terkendali, namun pengambilan sampel cairan adalah panduan yang lebih andal daripada hanya berdasarkan tanggal kalender.
Bisakah pompa perpindahan tetap ditingkatkan menjadi pompa perpindahan variabel nanti?
Dalam kebanyakan kasus, hal ini memerlukan penggantian pompa dan seringkali adaptor pemasangan, karena kedua jenis pompa berbeda secara mekanis dan bukan hanya dalam logika kontrol. Biasanya lebih praktis untuk menentukan jenis pompa yang benar di awal berdasarkan siklus kerja daripada merencanakan peningkatan di kemudian hari.
Apa yang menyebabkan unit tenaga hidrolik menjadi terlalu panas bahkan dengan ukuran pendingin yang tepat?
Pendingin yang berukuran tepat di atas kertas akan tetap berkinerja buruk jika kipas atau aliran air dibatasi, jika katup pelepas melewati aliran lebih banyak dari yang diharapkan karena masalah katup atau pengaturan tekanan, atau jika tingkat kekentalan fluida tidak sesuai dengan kisaran suhu pengoperasian.
Apakah akumulator kandung kemih atau piston lebih baik untuk unit tenaga hidrolik?
Akumulator kandung kemih merespons lebih cepat dan lebih murah untuk penyerapan guncangan dan penghalusan tekanan secara umum, sementara akumulator piston menangani volume yang lebih besar dan laju siklus yang lebih tinggi dengan lebih tahan lama, sehingga lebih cocok untuk aplikasi dengan lonjakan permintaan volume besar yang sering terjadi.
Apa perbedaan antara saringan hisap dan filter saluran tekanan?
Saringan hisap melindungi saluran masuk pompa dari serpihan besar dan sengaja dibuat kasar, biasanya 100 hingga 150 mikron, untuk menghindari pembatasan aliran saluran masuk pompa. Filter saluran tekanan jauh lebih halus, biasanya 10 hingga 25 mikron, dan melindungi katup dan silinder yang lebih sensitif di bagian hilir pompa.
Mengapa unit tenaga hidrolik hanya kehilangan tekanan saat diberi beban?
Tekanan yang tetap stabil tanpa beban tetapi turun setelah aktuator diaktifkan biasanya menunjukkan keausan internal pompa atau katup pelepas yang terbuka lebih awal dari titik setelnya, yang keduanya mengurangi aliran efektif yang tersedia setelah sistem benar-benar bekerja daripada dalam keadaan diam.
Bagaimana viskositas mempengaruhi waktu respon katup?
Cairan yang lebih kental menghambat aliran melalui saluran internal kecil di dalam katup berarah atau proporsional, sehingga memperlambat pergerakan spul dan respons aktuator. Inilah sebabnya mengapa penundaan penyalaan dingin sering terjadi pada unit yang dibiarkan menganggur semalaman di ruang yang tidak berpemanas, dan mengapa beberapa instalasi menambahkan pemanas tangki atau siklus pemanasan sebelum berjalan dengan kecepatan penuh dalam kondisi dingin.
Apa tujuan dari katup periksa yang dioperasikan pilot di sirkuit hidrolik?
Katup periksa yang dioperasikan pilot memungkinkan aliran bebas dalam satu arah sambil memblokir aliran balik hingga sinyal tekanan pilot dengan sengaja membukanya, yang biasanya digunakan untuk menahan silinder pada posisinya tanpa penyimpangan bahkan ketika katup arah berada di tengah dan tidak ada tekanan aktif yang diterapkan.
