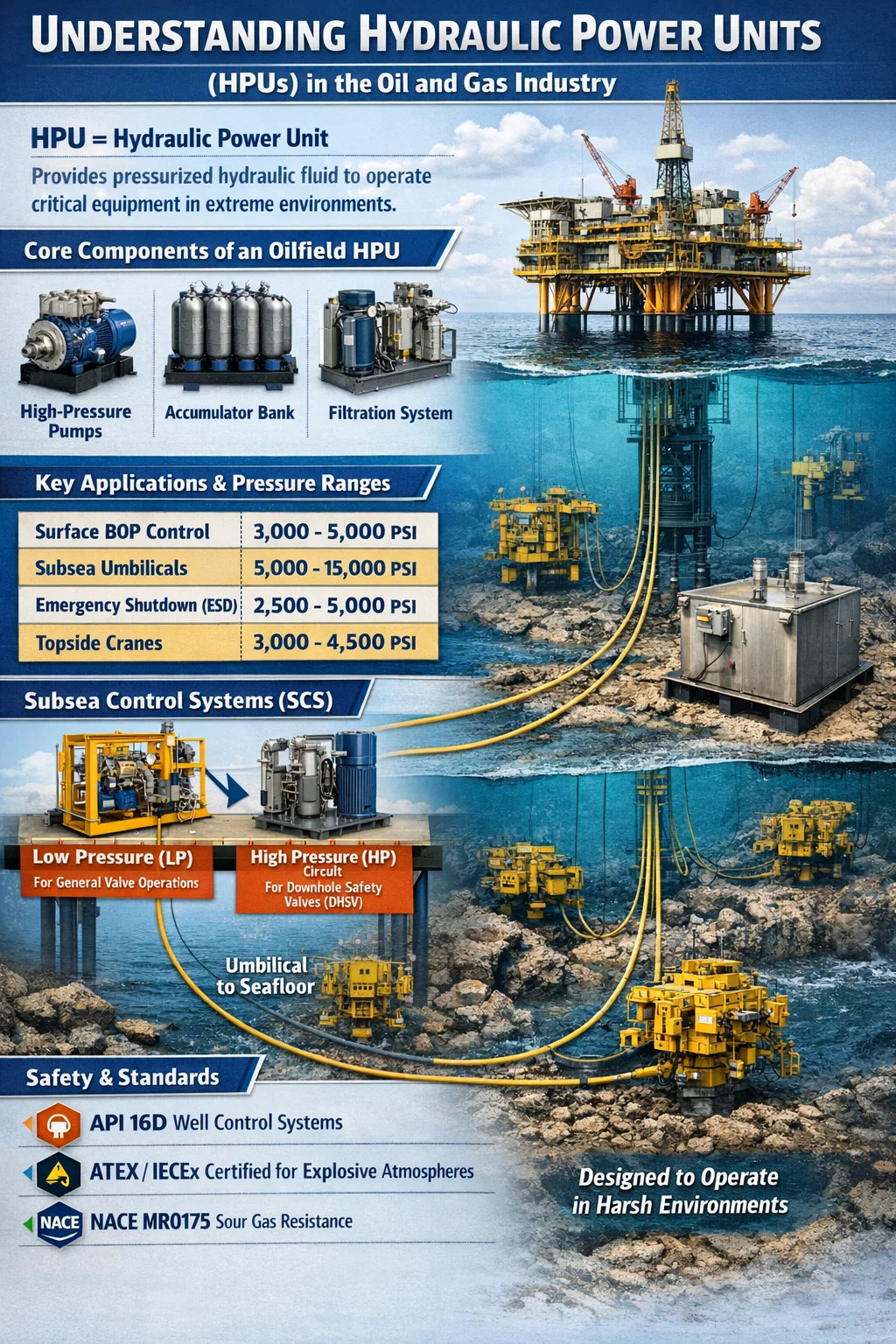

Mendefinisikan HPU di Sektor Migas
Dalam industri minyak dan gas, HPU adalah singkatan dari Unit Tenaga Hidraulik . Ini adalah sistem mdaniri yang dirancang untuk menghasilkan, menyimpan, dan menyalurkan cairan hidrolik bertekanan untuk menggerakkan berbagai operasi mekanis penting. Berbeda dengan unit industri standar, unit minyak dan gas unit tenaga hidrolik dirancang untuk tahan terhadap lingkungan ekstrem, seperti anjungan lepas pantai atau templat bawah laut dalam, yang memerlukan daya yang andal untuk mengoperasikan katup pengaman, pencegah ledakan, dan jalur kendali pusar.
Tujuan utama HPU di bidang ini adalah untuk bertindak sebagai "jantung" sistem kendali, memastikan bahwa meskipun daya listrik utama mati, energi yang tersimpan dalam akumulator hidrolik dapat menjalankan prosedur pemadaman darurat untuk melindungi lingkungan dan personel.
Komponen Operasional Inti HPU Ladang Minyak
Sebuah minyak dan gas unit tenaga hidrolik terdiri dari beberapa komponen tugas berat yang dipilih secara khusus untuk ketahanan dan presisi. Karena kegagalan di ladang minyak bisa menjadi bencana besar, unit-unit ini sering kali mempunyai tingkat redundansi yang tinggi.
Pembangkitan dan Penyimpanan Tekanan
Sistem ini menggunakan pompa bertekanan tinggi (seringkali jenis piston atau diafragma) yang digerakkan oleh motor listrik atau kompresor udara. Fitur menonjol di sektor ini adalah Bank Akumulator . Ini adalah bejana bertekanan yang menyimpan energi hidrolik menggunakan nitrogen terkompresi. Dalam pengaturan lepas pantai pada umumnya, a unit tenaga hidrolik mungkin mempertahankan tekanan di antara keduanya 3.000 PSI dan 10.000 PSI , memungkinkan penggerakan katup segera bahkan ketika pompa mengalami kegagalan total.
Manajemen dan Filtrasi Cairan
Fluida hidrolik yang digunakan dalam HPU minyak dan gas seringkali bersifat khusus, seperti campuran air-glikol untuk aplikasi bawah laut guna mencegah kerusakan lingkungan jika terjadi kebocoran. Reservoir biasanya terbuat dari Baja tahan karat 316L untuk menahan korosi semprotan garam, dan sistem filtrasi sering kali diberi peringkat 3 hingga 10 mikron untuk melindungi katup solenoid sensitif.
Aplikasi Utama di Lingkungan Lepas Pantai dan Bawah Laut
Kegunaan a unit tenaga hidrolik mencakup seluruh siklus hidup sumur, mulai dari pengeboran hingga produksi dan akhirnya dekomisioning.
| Aplikasi | Fungsi HPU | Kisaran Tekanan Khas |
| Kontrol BOP Permukaan | Membuka/Menutup Ram Pencegah Ledakan | 3.000 - 5.000 PSI |
| Umbilikal Bawah Laut | Memberi daya pada pohon dan manifold bawah laut | 5.000 - 15.000 PSI |
| Shutdown Darurat (ESD) | Penutupan katup produksi yang tidak aman | 2.500 - 5.000 PSI |
| Derek Bagian Atas | Mengangkat alat berat di platform | 3.000 - 4.500 PSI |
Aplikasi umum HPU dan persyaratan teknisnya masing-masing di bidang minyak dan gas.
Peran HPU dalam Sistem Pengendalian Bawah Laut (SCS)
Mungkin peran paling penting dari a unit tenaga hidrolik ditemukan dalam produksi bawah laut. Dalam konteks ini, HPU terletak di Topside (platform atau kapal) dan mengirimkan cairan melalui kabel "pusar" sepanjang beberapa mil ke dasar laut.
Unit-unit ini dibagi menjadi Tekanan Rendah (LP) and Tekanan Tinggi (HP) sirkuit. Sirkuit LP biasanya menangani pengoperasian katup umum, sedangkan sirkuit HP dicadangkan untuk Katup Pengaman Downhole (DHSV) yang dipasang dalam. DHSV membutuhkan tekanan hidrolik yang konstan agar tetap terbuka; jika unit tenaga hidrolik kehilangan tekanan, pegas kuat di katup secara otomatis menutupnya, menutup lubang sumur dan mencegah tumpahan minyak.
Standar Desain dan Kepatuhan Lingkungan
Di ladang minyak, HPU bukan sekadar pompa di tangki. Itu harus mematuhi standar internasional yang ketat untuk memastikan keamanan dan interoperabilitas.
- API 16D: Standar sistem kendali peralatan kendali sumur bor.
- ATEX/IECEx: Sertifikasi untuk peralatan yang digunakan di atmosfer yang mudah meledak, memastikan unit tenaga hidrolik motor tidak akan menyalakan gas nyasar.
- NACE MR0175: Persyaratan untuk bahan yang tahan terhadap retak tegangan sulfida di lingkungan "gas asam".
Selain itu, unit-unit ini sering dipasang DNV 2.7-1 kontainer lepas pantai bersertifikat atau "crash frame", yang memungkinkannya diangkat dengan aman menggunakan derek dari kapal pemasok ke rig di laut yang deras tanpa merusak komponen hidrolik internal.
Metrik Pemeliharaan dan Keandalan
Keandalan diukur melalui pengujian yang ketat. Sebuah tipikal unit tenaga hidrolik di sirkuit ESD kritis menjalani "Partial Stroke Test" (PST) untuk memastikan katup responsif. Perawatan melibatkan analisis rutin cairan hidrolik untuk memeriksa tingkat kebersihan "Kelas NAS". Jika kebersihan oli melebihi NAS 6 atau ISO 17/15/12 , risiko katup macet meningkat, hal ini tidak dapat diterima dalam operasi minyak dan gas dengan risiko tinggi.
Dengan menyediakan sumber kekuatan yang stabil dan dapat diandalkan, unit tenaga hidrolik tetap menjadi tulang punggung keselamatan dan otomatisasi dalam ekstraksi energi modern.
