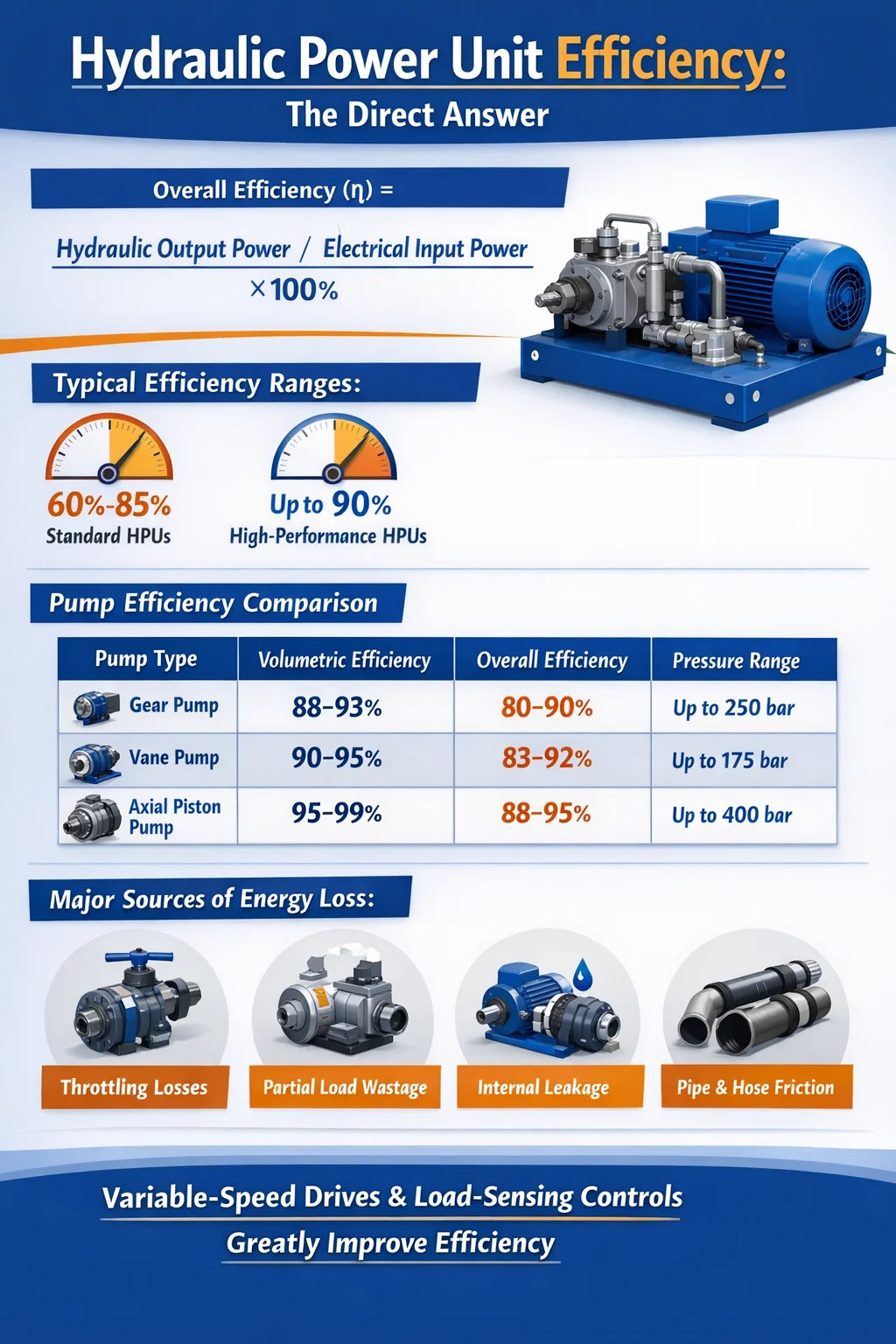

Unit daya hidrolik (HPU) tipikal beroperasi pada efisiensi keseluruhan 60% hingga 85% , tergantung pada desain sistem, kualitas komponen, kondisi pengoperasian, dan status pemeliharaan. Unit daya hidraulik berperforma tinggi atau dibuat khusus dengan pompa berkapasitas variabel dan kontrol yang dioptimalkan dapat mencapai efisiensi hingga 90% atau sedikit di atas dalam kondisi ideal. Namun, banyak HPU industri di dunia nyata yang menjalankan pompa berkapasitas tetap dengan beban parsial sering kali mengalami kegagalan 60% hingga 75% rentang karena kerugian pelambatan, pembangkitan panas, dan kebocoran.
Efisiensi keseluruhan unit daya hidrolik bukanlah angka tunggal yang tetap — melainkan merupakan produk dari beberapa sub-efisiensi pada pompa, motor, katup, aktuator, perpipaan, dan kondisi fluida. Memahami kontribusi setiap komponen membantu para insinyur dan tim pemeliharaan mengidentifikasi di mana energi hilang dan di mana perbaikan akan memberikan dampak terbesar.
Bagaimana Efisiensi Didefinisikan dalam Unit Tenaga Hidraulik
Efisiensi dalam unit tenaga hidrolik dinyatakan sebagai rasio daya keluaran hidrolik yang berguna terhadap total daya masukan listrik yang dikonsumsi oleh sistem. Rumusnya mudah:
Efisiensi Keseluruhan (η) = Daya Keluaran Hidraulik / Daya Masukan Listrik × 100%
Daya keluaran hidrolik dihitung sebagai laju aliran dikalikan dengan tekanan (Q × P). Daya input listrik adalah watt terukur yang diambil oleh motor dari catu daya. Selisih keduanya menunjukkan kerugian berupa panas, kebisingan, dan gesekan mekanis yang didistribusikan ke setiap komponen sistem.
Efisiensi juga dibagi menjadi tiga subkategori utama yang berlaku untuk masing-masing komponen, khususnya pompa hidrolik:
- Efisiensi volumetrik: Rasio aliran aktual yang dialirkan versus aliran teoretis. Kebocoran internal di dalam pompa mengurangi angka ini. Nilai tipikal untuk pompa roda gigi adalah 90–95%, dan untuk pompa piston 95–99%.
- Efisiensi mekanis: Memperhitungkan kerugian gesekan pada bantalan, segel, dan bagian yang berputar. Biasanya berkisar antara 90% hingga 97% untuk pompa yang dirawat dengan baik.
- Efisiensi pompa secara keseluruhan: Produk efisiensi volumetrik dan mekanik. Untuk pompa piston aksial berkualitas, biasanya berkisar antara 87% dan 95%.
Di luar pompa, motor listrik yang menggerakkan unit tenaga hidrolik memiliki efisiensinya sendiri, biasanya antara 88% dan 96% untuk motor induksi modern. Mengalikan efisiensi pompa dengan efisiensi motor menghasilkan efisiensi konversi daya sebelum kerugian katup atau sirkuit dihitung.
Rentang Efisiensi berdasarkan Jenis Pompa Hidraulik
Jenis pompa yang digunakan dalam unit tenaga hidrolik memiliki pengaruh terbesar terhadap efisiensi sistem. Setiap desain pompa memiliki kurva efisiensi karakteristik yang berubah seiring dengan pengaturan kecepatan, tekanan, dan perpindahan.
| Tipe Pompa | Efisiensi Volumetrik | Efisiensi Pompa Secara Keseluruhan | Kisaran Tekanan Khas |
| Pompa Roda Gigi Eksternal | 88–93% | 80–90% | Hingga 250 bar |
| Pompa Roda Gigi Dalam | 90–95% | 82–92% | Hingga 200 bar |
| Pompa Baling-Baling | 90–95% | 83–92% | Hingga 175 bar |
| Pompa Piston Radial | 95–98% | 88–94% | Hingga 700 bar |
| Pompa Piston Aksial (Tetap) | 95–99% | 88–95% | Hingga 400 bar |
| Pompa Piston Aksial (Variabel) | 95–99% | 87–94% | Hingga 400 bar |
Tabel 1: Perbandingan efisiensi jenis pompa hidrolik yang umum digunakan di unit tenaga hidrolik
Pompa roda gigi adalah yang paling terjangkau dan banyak digunakan di HPU bertekanan rendah hingga sedang, namun efisiensi volumetriknya yang lebih rendah pada tekanan yang lebih tinggi menjadikannya pilihan yang buruk untuk aplikasi yang sensitif terhadap energi. Pompa piston aksial, meskipun lebih mahal, secara konsisten memberikan efisiensi terbaik dan merupakan pilihan utama pada unit tenaga hidrolik industri yang memerlukan biaya energi yang signifikan.
Sumber Utama Kehilangan Energi pada Unit Tenaga Hidraulik
Memahami di mana kerugian terjadi sangat penting untuk meningkatkan efisiensi unit tenaga hidrolik. Kerugian tersebar di berbagai titik, dan beberapa di antaranya memberikan kontribusi yang jauh lebih besar dibandingkan yang lain.
Pelambatan dan Penurunan Tekanan pada Katup Kontrol
Katup pengatur arah, katup pelepas tekanan, dan katup pengatur aliran semuanya menyebabkan penurunan tekanan saat oli mengalir melaluinya. Dalam sirkuit metering-in atau metering-out, perbedaan tekanan pada katup kontrol diubah secara langsung menjadi panas. Dalam banyak sistem industri, kerugian yang berhubungan dengan katup ini saja yang menyebabkannya 15% hingga 30% dari total energi masukan . Sebuah sistem yang bekerja pada tekanan 200 bar dengan katup kontrol yang menyebabkan penurunan sebesar 30 bar akan membuang 15% energi tekanan pada titik tersebut sebelum fluida mencapai aktuator.
Pompa Perpindahan Tetap Berjalan pada Kapasitas Penuh di Bawah Beban Parsial
Salah satu inefisiensi terbesar dalam desain unit tenaga hidrolik tradisional adalah penggunaan pompa berkapasitas tetap yang selalu menghasilkan aliran maksimum, bahkan ketika sistem hanya membutuhkan sebagian kecil dari aliran tersebut. Aliran berlebih dialirkan kembali ke reservoir melalui katup pelepas tekanan pada tekanan sistem - situasi ini disebut "blowing over relief". Ini membuang energi secara terus menerus dan menghasilkan panas yang signifikan. Penelitian telah menunjukkan bahwa HPU dengan pompa tetap yang beroperasi pada 30% dari beban tetapannya dapat menyebabkan pemborosan 40% atau lebih daya input dalam memotong kerugian saja.
Kebocoran Internal
Kebocoran internal terjadi di dalam pompa, motor, silinder, dan katup ketika fluida bertekanan tinggi melewati segel dan celah ke sisi bertekanan rendah. Meskipun beberapa kebocoran internal adalah hal yang normal dan diperlukan untuk pelumasan, kebocoran yang berlebihan akibat keausan atau jarak bebas yang terlalu besar akan mengurangi efisiensi volumetrik. Pompa dengan kebocoran internal 5% harus menghasilkan aliran 5% lebih banyak daripada yang dibutuhkan sistem, sehingga memerlukan energi ekstra hanya untuk mengimbanginya. Pada komponen yang aus, kebocoran ini dapat meningkat hingga 10–15%, sehingga menurunkan kinerja sistem secara signifikan.
Kerugian Gesekan Pipa dan Selang
Saat fluida hidrolik mengalir melalui pipa, selang, dan fitting, gesekan menghasilkan penurunan tekanan yang sebanding dengan kuadrat kecepatan aliran. Ukuran pipa yang terlalu kecil memaksa kecepatan yang lebih tinggi, sehingga meningkatkan kerugian secara drastis. Kecepatan aliran maksimum yang disarankan dalam saluran tekanan biasanya 2–4 m/s , dan di jalur balik 1–2 m/s . Sistem dengan pipa yang terlalu panjang, tikungan tajam, atau banyak sambungan dapat kehilangan 5–10% tekanan yang tersedia sebelum fluida mencapai aktuator.
Pembangkitan Panas dan Beban Pendinginan
Semua kerugian di atas pada akhirnya terwujud sebagai panas dalam fluida hidrolik. Suhu cairan harus dijaga dalam kisaran yang sesuai — biasanya 40°C hingga 60°C untuk sebagian besar minyak mineral — untuk menjaga viskositas dan mencegah degradasi. Ketika fluida menjadi terlalu panas, viskositas turun, kebocoran meningkat, dan efisiensi pompa semakin menurun, sehingga menciptakan siklus negatif yang bertambah. Energi yang dikonsumsi oleh oil cooler (dan kipas atau sirkuit airnya) menambah konsumsi energi sistem secara keseluruhan, sehingga semakin mengurangi efisiensi bersih dari sudut pandang operator.
Bagaimana Penggerak Kecepatan Variabel Secara Dramatis Meningkatkan Efisiensi Unit Tenaga Hidraulik
Satu-satunya peningkatan paling berdampak yang tersedia untuk unit daya hidraulik yang ada adalah penambahan penggerak kecepatan variabel (VSD), juga disebut penggerak frekuensi variabel (VFD), pada motor listrik. Daripada menjalankan motor dengan kecepatan penuh secara terus-menerus dan melewati aliran berlebih, VSD menyesuaikan kecepatan motor secara real-time agar sesuai dengan aliran dan tekanan yang dibutuhkan sistem.
Penghematan energi dari pendekatan ini didasarkan pada hukum afinitas pompa, yang menyatakan bahwa konsumsi daya bervariasi dengan kubus kecepatan pompa . Mengurangi kecepatan pompa hingga 80% dari kecepatan terukurnya akan mengurangi konsumsi daya hingga sekitar 51% konsumsi kecepatan penuh. Mengurangi kecepatan hingga 60% akan menurunkan konsumsi daya hingga kira-kira 22% dari beban penuh. Ini adalah angka teoritis, namun instalasi di dunia nyata secara konsisten menunjukkan penghematan energi 30% hingga 60% dibandingkan dengan HPU berkecepatan tetap yang menjalankan siklus tugas yang sama.
Sebuah studi kasus dari fasilitas cetakan injeksi plastik yang menggantikan HPU pompa tetap dengan unit yang digerakkan VSD pada 15 mesin melaporkan rata-rata penghematan listrik tahunan sebesar 42% per mesin, dengan periode pengembalian di bawah 18 bulan dengan tarif listrik lokal. Pengurangan pembangkitan panas juga menurunkan waktu kerja oil cooler dan memperpanjang interval servis oli.
Unit tenaga hidrolik berbasis VSD kini menjadi standar di banyak aplikasi industri tugas tinggi, termasuk:
- Mesin cetak injeksi dan mesin blow moulding
- Pengepresan dan pengepresan logam
- Mesin die casting
- Sistem penjepit hidrolik alat mesin CNC
- Peralatan dek laut dan sistem hidrolik lepas pantai
Peran Cairan Hidraulik dalam Efisiensi Sistem
Pemilihan dan kondisi cairan hidrolik mempunyai dampak langsung dan terukur terhadap efisiensi unit tenaga hidrolik. Viskositas cairan adalah parameter penting. Jika viskositas terlalu tinggi, resistensi pemompaan dan gesekan fluida meningkat, sehingga meningkatkan kerugian mekanis. Jika viskositas terlalu rendah, kebocoran internal akan meningkat, mengurangi efisiensi volumetrik dan berpotensi menyebabkan kontak logam-ke-logam pada pompa dan motor.
Sebagian besar sistem hidrolik dirancang berdasarkan oli mineral ISO VG 46 atau ISO VG 68, dengan jendela viskositas pengoperasian optimal biasanya antara 25 dan 54 cSt pada suhu operasi. Berjalan di luar jendela ini — baik karena sistem terlalu dingin atau terlalu panas, atau karena grade yang digunakan salah — dapat mengurangi efisiensi pompa sebesar 3% hingga 8% .
Cairan hidraulik sintetik, khususnya oli berbahan dasar polialfaolefin (PAO), dapat memberikan sedikit peningkatan efisiensi 1% hingga 3% dibandingkan oli mineral konvensional melalui karakteristik suhu viskositas yang lebih baik dan gesekan internal yang lebih rendah. Peningkatan ini konsisten di berbagai penelitian independen dan data pengujian produsen pompa. Meskipun angka 1–3% terdengar kecil, namun pada HPU industri besar yang mengonsumsi 100 kW secara terus-menerus, hal ini berarti penghematan daya sebesar 1.000–3.000 watt — jumlah yang berarti dalam satu siklus pengoperasian tahunan.
Kontaminasi cairan juga sama pentingnya. Partikel dalam cairan hidrolik mempercepat keausan komponen, meningkatkan kebocoran internal, dan menyumbat lubang katup. Menjaga kebersihan cairan sesuai kode kebersihan ISO 4406 17/15/12 atau lebih baik bagi sebagian besar HPU industri dianggap sebagai praktik terbaik. Sistem dengan cairan yang terdegradasi sering kali menunjukkan penurunan efisiensi volumetrik yang dapat diukur seiring dengan bertambahnya keausan pompa dan katup.
Membandingkan Efisiensi HPU Perpindahan Tetap vs. Perpindahan Variabel
Banyak unit tenaga hidrolik kecil dan menengah menggunakan roda gigi berkapasitas tetap atau pompa baling-baling karena murah, kompak, dan mudah perawatannya. Pompa piston dengan kapasitas variabel jauh lebih mahal namun tetap menyesuaikan output dengan permintaan, sehingga mengurangi kerugian bypass. Perbedaan efisiensi antara kedua pendekatan ini paling menonjol selama operasi beban parsial.
| Kondisi Pengoperasian | Efisiensi HPU Perpindahan Tetap | Efisiensi HPU Perpindahan Variabel | Efisiensi HPU Pompa Variabel VSD |
| Beban 100%. | 78–84% | 82–88% | 85–90% |
| 75% Beban | 62–70% | 78–86% | 84–90% |
| Beban 50%. | 48–58% | 72–82% | 80–88% |
| 25% Beban | 30–42% | 60–72% | 72–84% |
Tabel 2: Perkiraan perbandingan efisiensi keseluruhan di seluruh tingkat beban untuk konfigurasi unit daya hidraulik yang berbeda
Tabel di atas mengilustrasikan mengapa HPU pompa tetap tidak cocok untuk aplikasi dengan siklus permintaan yang bervariasi. Pada beban 25%, unit perpindahan tetap mungkin membuang lebih dari dua pertiga energi masukannya, sementara unit perpindahan variabel yang dilengkapi VSD setara mempertahankan fraksi keluaran berguna yang jauh lebih tinggi.
Langkah Praktis untuk Meningkatkan Efisiensi Unit Tenaga Hidraulik Anda
Meningkatkan efisiensi unit tenaga hidrolik yang ada tidak selalu memerlukan penggantian total. Banyak peningkatan yang dapat diterapkan secara bertahap, dengan laba atas investasi yang terukur.
Audit Konsumsi Energi Saat Ini
Sebelum melakukan perubahan apa pun, pasang pengukur daya pada suplai motor dan catat konsumsi selama satu siklus mesin lengkap. Bandingkan kurva daya terukur dengan minimum teoretis yang disyaratkan oleh profil beban. Kesenjangan antara konsumsi aktual dan minimum teoritis menunjukkan kerugian yang dapat dipulihkan. Di banyak HPU pompa tetap yang lebih tua, kesenjangan ini terjadi 25% hingga 45% dari total konsumsi.
Sesuaikan Ukuran Pompa dan Motor
Pompa dan motor berukuran besar biasa terjadi dalam hidrolika industri karena para insinyur menerapkan faktor keselamatan yang besar atau menggunakan kembali komponen yang ada. Sebuah pompa yang beroperasi pada 40% perpindahan terukurnya beroperasi jauh dari titik efisiensi puncaknya. Menyesuaikan perpindahan pompa dengan kebutuhan sistem sebenarnya — idealnya beroperasi pada 70–90% kapasitas terukur pada beban puncak — menjaga pompa tetap berada pada kisaran paling efisien.
Pasang Drive Kecepatan Variabel
Seperti dibahas di atas, memasang VSD ke motor yang ada biasanya merupakan peningkatan tunggal ROI tertinggi untuk setiap unit daya hidraulik yang digunakan dalam aplikasi tugas variabel. VSD modern juga menawarkan kemampuan soft-start, mengurangi arus masuk motor dan guncangan mekanis saat startup, sehingga memperpanjang masa pakai pompa dan motor.
Tingkatkan ke Kontrol Sensor Beban
Sirkuit hidraulik sensor beban (LS) menggunakan sinyal pilot dari aktuator untuk terus menyesuaikan tekanan dan aliran keluaran pompa hingga sedikit di atas kebutuhan beban — biasanya 15–25 bar di atas tekanan beban . Hal ini menghilangkan margin tekanan yang besar dan kerugian pelambatan yang ditemukan di sirkuit pusat terbuka. Sistem sensor beban lebih kompleks dan mahal untuk diterapkan namun dapat mengurangi konsumsi energi sistem 20% hingga 40% dalam aplikasi seluler dan industri dengan beban variabel.
Kurangi Tekanan Sistem ke Kebutuhan Minimum
Banyak sistem hidrolik disetel ke tekanan yang lebih tinggi daripada yang sebenarnya dibutuhkan oleh aplikasi, baik karena rekayasa berlebihan atau karena tekanan operasi dinaikkan untuk mengkompensasi komponen yang aus. Setiap 10 bar tekanan sistem yang tidak diperlukan mewakili energi yang terbuang dalam rangkaian pompa tetap. Meninjau pengaturan tekanan secara sistematis dan menguranginya ke tingkat minimum yang dapat mencapai gaya aktuator yang diperlukan secara andal merupakan peningkatan efisiensi tanpa biaya atau berbiaya rendah yang sering kali membuahkan hasil. 5% hingga 15% penghematan energi.
Memelihara Sistem Cairan dan Filtrasi Hidraulik
Pengambilan sampel dan analisis oli secara teratur, dikombinasikan dengan penggantian filter tepat waktu, menjaga cairan hidrolik dalam kisaran viskositas optimal dan mencegah keausan abrasif pada komponen pompa dan katup. Banyak fasilitas yang memiliki program pemeliharaan prediktif yang memantau kondisi cairan dengan cermat Umur komponen 10–20% lebih lama dan efisiensi sistem yang jauh lebih stabil dari waktu ke waktu dibandingkan dengan jadwal penggantian oli berdasarkan kalender.
Isolasi dan Kelola Suhu Cairan
Di lingkungan dingin, sistem hidrolik memerlukan waktu lebih lama untuk mencapai suhu pengoperasian, selama periode tersebut fluida dengan viskositas tinggi meningkatkan kerugian gesekan. Mengisolasi dinding reservoir atau menggunakan pemanas awal yang dikontrol secara termostatik mengurangi waktu pemanasan dan hilangnya efisiensi terkait. Di lingkungan yang panas, memastikan penukar panas berukuran dan dirawat dengan benar akan mencegah sistem bekerja di atas kisaran suhu optimal, yang sebaliknya akan mempercepat kebocoran dan menurunkan cairan lebih cepat.
Bagaimana Efisiensi Unit Tenaga Hidraulik Mempengaruhi Biaya Operasional
Efisiensi mempunyai dampak finansial langsung dan kompleks terhadap umur unit tenaga hidrolik. HPU 50 kW yang beroperasi pada efisiensi keseluruhan 65% membutuhkan sekitar Input listrik 76,9 kW untuk menghasilkan 50 kW pekerjaan hidrolik yang berguna. HPU yang sama hanya perlu ditingkatkan hingga efisiensi 82%. masukan 61 kW — perbedaan hampir 16 kW.
Dengan tarif listrik sebesar $0,12/kWh dan 5.000 jam pengoperasian per tahun, perbedaan sebesar 16 kW ini memerlukan biaya $9.600 per tahun . Selama umur peralatan 10 tahun, biaya listrik yang dapat dihindari sebesar $96.000 dari satu HPU. Fasilitas dengan beberapa unit tenaga hidrolik, seperti yang ditemukan di pabrik perakitan otomotif, pengecoran logam, dan jalur produksi berat, melipatgandakan angka ini.
Selain listrik, efisiensi yang lebih rendah berarti lebih banyak panas yang dihasilkan, sehingga meningkatkan biaya pendinginan, mempercepat degradasi oli, memperpendek masa pakai seal dan pompa, serta meningkatkan frekuensi perawatan. Total biaya kepemilikan HPU dengan efisiensi rendah jauh lebih tinggi dibandingkan harga pembeliannya.
Faktor Kunci Yang Menentukan Efisiensi di Setiap Unit Tenaga Hidraulik
Untuk meringkas variabel-variabel yang menentukan posisi unit tenaga hidrolik tertentu dalam spektrum efisiensi:
- Jenis dan kondisi pompa: Pompa piston aksial dalam kondisi baik secara konsisten mengungguli pompa roda gigi dan pompa baling-baling, terutama pada tekanan yang lebih tinggi.
- Sistem penggerak: Motor yang dilengkapi VSD memberikan efisiensi beban sebagian terbaik dan kini dianggap sebagai standar dalam instalasi hemat energi.
- Arsitektur kontrol: Sistem sensor beban dan kompensasi tekanan meminimalkan kerugian pelambatan dibandingkan dengan sirkuit pusat terbuka bertekanan tetap.
- Pengaturan tekanan sistem: Tekanan yang lebih rendah mengurangi kehilangan bypass dan pembentukan panas pada sistem pompa tetap.
- Jenis dan kondisi cairan: Kelas yang benar, cairan bersih dalam kondisi baik menjaga kebocoran dan kerugian gesekan pada nilai minimum.
- Desain perpipaan: Pipa yang berukuran tepat, pendek, dan resistansi rendah meminimalkan penurunan tekanan gesekan.
- Suhu pengoperasian: Mempertahankan cairan dalam kisaran viskositas optimal (biasanya 40–60°C) menjaga efisiensi volumetrik dan mekanis.
- Status keausan komponen: Pompa, silinder, dan katup yang aus meningkatkan kebocoran internal, sehingga menurunkan efisiensi volumetrik seiring berjalannya waktu.
Mengatasi semua faktor ini secara sistematis — melalui desain awal yang cerdas dan pemeliharaan yang konsisten — adalah hal yang membedakan unit tenaga hidrolik yang beroperasi pada efisiensi 85% dari unit yang berjuang untuk mencapai 65%.
